硅橡胶绝缘电机绕组软引线JG-3KV
硅橡胶绝缘电机绕组软引线JG-3KV应用范围:硅橡胶绝缘电机绕组软引线JG-3KV适用于H 级中压电机与发电机，用于连接定子线圈和接线盒。硅橡胶绝缘电机绕组软引线JG-3KV为全规格高性能中压单芯电
- 电 话：18855017299,13637026879
- 邮 箱：823213582@qq.com
Description

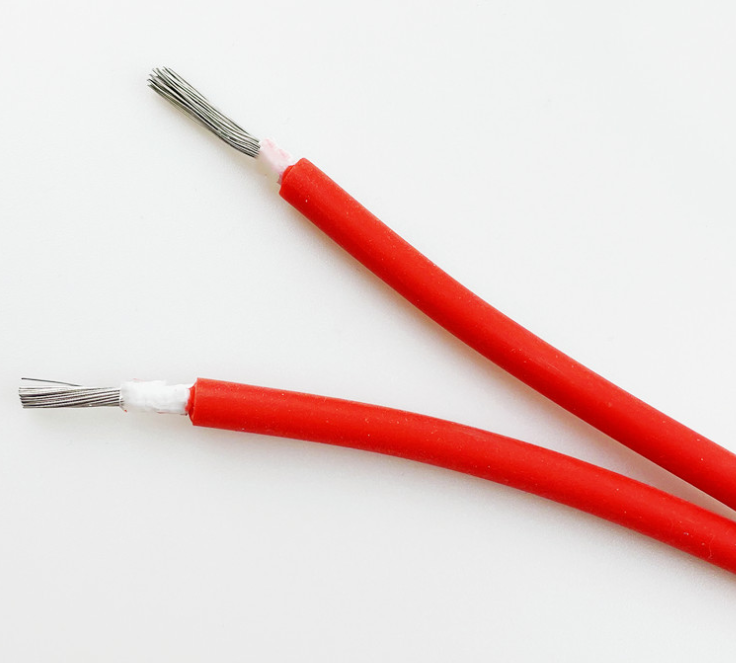

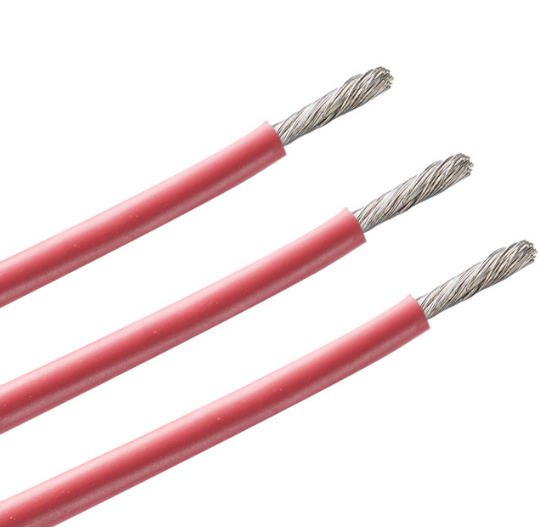

硅橡胶绝缘电机绕组软引线JG-3KV
应用范围:硅橡胶绝缘电机绕组软引线JG-3KV适用于H 级中压电机与发电机，用于连接定子线圈和接线盒。硅橡胶绝缘电机绕组软引线JG-3KV为全规格高性能中压单芯电缆，可在长期高温环境下，满足设备对高柔韧性的使用要求
导体截面积 | 导体截面积 | 绝缘 | 外径 | 20℃***大导体电阻 | |||
导体结构（根数 / 单丝直径） | 直径 | 绝缘标称厚度 | 绝缘***小厚度 | 成品标称外径 | 外径公差 | Ω/km | |
mm2 | No./mm | mm | mm | mm | mm | mm | under |
16 | 126/0.40 | 5.80 | 2.8 | 2.42 | 11.40 | ±0.30 | 1.24 |
25 | 196/0.40 | 7.30 | 2.8 | 2.42 | 12.90 | ±0.40 | 0.795 |
35 | 276/0.40 | 8.60 | 2.8 | 2.42 | 14.20 | ±0.40 | 0.565 |
50 | 396/0.40 | 10.0 | 2.8 | 2.42 | 15.60 | ±0.40 | 0.393 |
70 | 558/0.40 | 11.80 | 2.8 | 2.42 | 17.40 | ±0.50 | 0.277 |
95 | 756/0.40 | 13.60 | 3.0 | 2.60 | 19.60 | ±0.50 | 0.210 |
120 | 956/0.40 | 15.20 | 3.0 | 2.60 | 21.20 | ±0.50 | 0.164 |
150 | 1194/0.40 | 17.20 | 3.0 | 2.60 | 23.20 | ±0.50 | 0.132 |
185 | 1473/0.40 | 19.00 | 3.0 | 2.60 | 25.00 | ±0.50 | 0.108 |
240 | 1910/0.40 | 21.70 | 3.0 | 2.60 | 27.70 | ±0.50 | 0.0817 |
300 | 2388/0.40 | 24.30 | 3.5 | 3.05 | 31.30 | ±0.50 | 0.0654 |
