产品描述

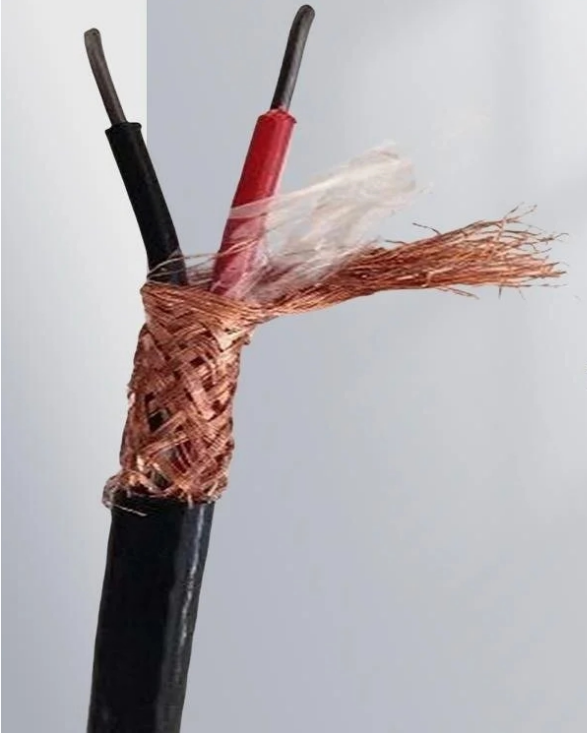

屏蔽补偿导线KX-VPV-1 KX-VPV-2 KX-VPV-3
用 途
屏蔽补偿导线按企业标准要求制造供货。适用于分度为S、K、E、T、J、N型各种热电偶与温度显示仪表之间的电气连接，以提高测温精度。
屏蔽补偿导线执行标准
屏蔽补偿导线执行GB/T4989-94标准（等效采用IEC584-3.1989标准）。
屏蔽补偿导线使用条件
1、 工作温度：耐热级分***高200℃和260℃两种。普通级分70℃和105℃两种。
2、 环境温度：氟塑料绝缘和护套线缆固定敷设为-60℃，非固定敷设为-20℃。聚氯乙烯绝缘和护套线缆固定敷设为-40℃，非固定敷设为-15℃。
3、 ***小弯曲半径：聚氯乙烯绝缘和护套非铠装线缆不小于电缆外径的6倍；氟塑料绝缘和护套非铠装线缆不小于电缆外径的10倍，铠装电缆不小于电缆外径的12倍。
型号、名称
补偿导线
型 号 | 名 称 |
KX-VV | 聚氯乙烯绝缘和护套普通级K分度热电偶补偿导线 |
KX-VPV | 聚氯乙烯绝缘和护套铜丝编织屏蔽普通级K分度热电偶有屏蔽补偿导线 |
KX-FF | 氟塑料绝缘和护套普通级K分度热电偶有补偿导线 |
KX-FP1F | 氟塑料绝缘和护套镀锡铜丝屏蔽普通级K分度热电偶用屏蔽补偿导线 |
KXS-VV | 聚氯乙烯绝缘和护套精密级K分度热电偶用补偿导线 |
KXS-VPV | 聚氯乙烯绝缘和护套铜丝编织屏蔽精密级K分度热电偶用屏蔽补偿导线 |
KXS-FF | 氟塑料绝缘和护套精密级K分度热电偶用补偿导线 |
KXS-FP1F | 氟塑料绝缘和护套镀锡铜丝屏蔽精密级K分度热电偶用屏蔽补偿导线 |
注:1其他型号补偿导线EX、、JX、SC、KC、NC、TX，只需改写型号****项，如EX-VV、EX-VPV等。
2氟塑料绝缘和护套高温补偿导线系用氟塑料整体连续挤出工艺，具有很好的电性能和耐酸碱、油水性能。
补偿导线
型 号 | 名 称 |
KX-VV | 聚氯乙烯绝缘对绞聚氯乙烯护套普通级K分度热电偶用补偿电缆 |
KX-VPV-1 | 聚氯乙烯绝缘对绞铜丝编织分屏蔽聚氯乙烯护套普通级K分度热电偶用补偿电缆 |
KX-VPV-2 | 聚氯乙烯绝缘对绞铜丝编织分屏蔽和总屏蔽聚氯乙烯护套普通级K分度热电偶用补偿电缆 |
KX-VPV-3 | 聚氯乙烯绝缘对绞铜丝编织总屏蔽聚氯乙烯护套普通级K分度热电偶用补偿电缆 |
KXS-VV | 聚氯乙烯绝缘对绞聚氯乙烯护磁精密级K分度热电偶用补偿电缆 |
KXS-VPV-1 | 聚氯乙烯绝缘对绞铜丝编织分屏蔽聚氯乙烯护套精密级K分度热电偶用补偿电缆 |
KXS-VPV-2 | 聚氯乙烯绝缘对绞铜丝编织分屏蔽和总屏蔽聚氯乙烯护套精密级K分度热电偶用补偿电缆 |
KXS-VPV-3 | 聚氯乙烯绝缘对绞铜丝编织总屏蔽聚氯乙烯护套精密级K分度热电偶用补偿电缆 |
续上表：
型 号 | 名 称 |
KX-VP3V-1 | 聚氯乙烯绝缘对绞铝/塑复合膜分屏蔽聚氯乙烯护套普通级K分度热电偶用补偿电缆 |
KX-VP3V-2 | 聚氯乙烯绝缘对绞铝/塑复合膜分屏蔽和总屏蔽聚氯乙烯护套普通级K分度热电偶用补偿电缆 |
IA-KX-VP3V | 聚氯乙烯绝缘对绞铝/塑复合膜双层分屏蔽和单层总屏蔽聚氯乙烯护套普通级K分度热电偶用补偿电缆（本安） |
KX-VP3V-3 | 聚氯乙烯绝缘对绞铝/塑复合膜总屏蔽聚氯乙烯护套普通级K分度热电偶用补偿电缆 |
KXS-VP3V-1 | 聚氯乙烯绝缘对绞铝/塑复合膜分屏蔽聚氯乙烯护套精密级K分度热电偶用补偿电缆 |
KXS-VP3V-2 | 聚氯乙烯绝缘对绞铝/塑复合膜分屏蔽和总屏蔽聚氯乙烯护套普通级K分度热电偶用补偿电缆 |
IA-KXS-VP3V | 聚氯乙烯绝缘对绞铝/塑复合膜双层分屏蔽和单层总屏蔽聚氯乙烯护套精密级K分度热电偶用补偿电缆（本安用） |
KXS-VP3V-3 | 聚氯乙烯绝缘对绞铝/塑复合膜总屏蔽聚氯乙烯护套精密级K分度热电偶用补偿电缆 |
KX-FF | 氟塑料绝缘对绞氟塑料护套普通级K分度热电偶用补偿电缆 |
KX-FP1F-1 | 氟塑料绝缘对绞镀锡铜丝编织分屏蔽氟塑料护套普通级K分度热电偶用补偿电缆 |
KX-FP1F-2 | 氟塑料绝缘对绞镀锡铜丝编织分屏蔽和总屏蔽氟塑料护套普通级K分度热电偶用补偿电缆 |
KX-FP1F-3 | 氟塑料绝缘对绞镀锡铜丝编织总屏蔽氟塑料护套普通级K分度热电偶用补偿电缆 |
KXS-FF | 氟塑料绝缘对绞氟塑料护套精密级K分度热电偶用补偿电缆 |
KXS-FP1F-1 | 氟塑料绝缘对绞镀锡铜丝编织分屏蔽氟塑料护套精密级K分度热电偶用补偿电缆 |
KXS-FP1F-2 | 氟塑料绝缘对绞镀锡铜丝编织分屏蔽和总屏蔽氟塑料护套精密级K分度热电偶用补偿电缆 |
KXS-FP1F-3 | 氟塑料绝缘对绞镀锡铜丝编织总民间工艺商氟塑料护套精密级K分度热电偶用补偿电缆 |
KX-FV | 氟塑料绝缘对绞聚氯乙烯护套普通级K分度热电偶用补偿电缆 |
KX-FP1V-1 | 氟塑料绝缘对绞镀锡铜丝编织分屏蔽聚氯乙烯护套普通级K分度热电偶用补偿电缆 |
KX-FP1V-2 | 氟塑料绝缘对绞镀锡铜丝编织分屏蔽和总屏蔽聚氯乙烯护套普通级K分度热电偶用补偿电缆 |
KX-FP1V-3 | 氟塑料绝缘对绞镀锡铜丝编织总屏蔽聚氯乙烯护套普通级K分度热电偶用补偿电缆 |
KXS-FV | 氟塑料绝缘对绞聚氯乙烯护套精密级K分度热电偶用补偿电缆 |
KXS-FP1V-1 | 氟塑料绝缘对绞镀锡铜编织分屏蔽聚氯乙烯护套精密级K分度热电偶用补偿电缆 |
KXS-FP1V-2 | 氟塑料绝缘对绞镀锡铜丝编织分屏蔽和总屏蔽聚氯乙烯护套精密级K分度热电偶用补偿电缆 |
KXS-FP1V-3 | 氟塑料绝缘对绞镀锡铜丝编织总屏蔽聚氯乙烯护套精密级K分度热电偶用补偿电缆 |
注：1、其他型号补偿电缆EX、SC、KC、NC、TX、JX，只需改写型号****项，如EX-FF、EX-FV等。
2、高温补偿电缆系用氟塑料整体连续挤出工艺，具有很好的电性能和耐酸碱、油水性能。
