产品描述

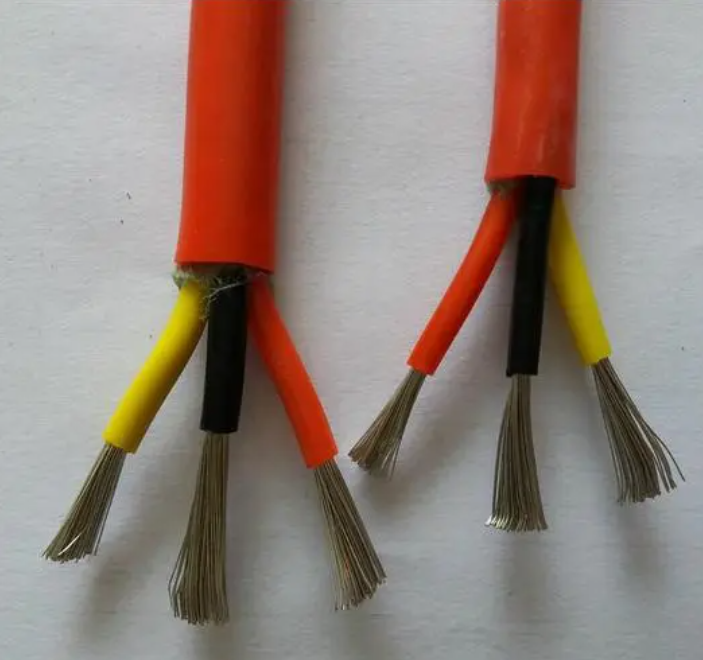

硅橡胶电缆YGZ YGVFZ YGV
一:产品特点及用途: 硅橡胶电缆YGZ YGVFZ YGV适用于交流额定电压0.6/1KV及以下固定敷设用动力传输线或移动电器用连接电缆,产品具有耐热辐射、耐寒、耐酸碱及腐蚀性气体、防水等特性,电缆结构柔软,辐射方便,高温(高寒)环境下电气性能稳定,抗老化性能突出,使用寿命长,广泛用于冶金、电力、石化、电子、汽车制造等行业。
二:产品执行标准: 硅橡胶电缆YGZ YGVFZ YGV执行企业标准.阻燃耐火特性试验执行GB12666-90要求
三:使用特性
1. 交流额定电压:U0/U 0.6/1KV
工作温度: 180℃
环境温度:固定敷设-60℃
2. 电缆安装敷设温度应不低于-25℃。
3. 电缆允许弯曲半径:电缆***小为电缆外径的10倍
四:基本型号及名称
使用特性:额定电压:U0/U为450/750V、0.6/1KV。电缆导体长期允许工作温度不超过180℃。
型号说明:见表1
项目 | 代号 | 说明 |
系列代号 | K | 耐高温控制电缆 |
导体镀层 | Y | 镀银 |
绝缘材料 | F F4 F47 | FEP***高工作温度200℃ PTFE***高工作温度260℃ PFA***高工作温度285℃ |
屏蔽材料 | P0 P P2 | 镀锡铜丝编织 钢丝编织 铜带 |
护套材料 | F H11 H9 V105 VF G | FEP***高工作温度200℃ PTFE***高工作温度260℃ PFA***高工作温度285℃ 105℃阻燃PVC护套 丁腈护套 硅橡胶护套 |
铠装材料 | 22 32 | 钢带铠装 细钢丝铠装 |
规格 | - | 芯数×导体截面(N×S) N:2、3、4、5、7、10、12、14、16、19、24、27、30、37、44、48、52、61. S:0.5、0.75、1.0、1.5、2.5、4、6(mm2) |
导体种类 (在括号内填写) | A B C | 单股导体 七股绞合导体 多股软导体 |
型号与名称:表2
序号 | 型号 | 名称 | 主要用途 |
1 | YGZ-450/750 | 中型硅橡胶绝缘高温、防腐、耐油软电缆 | 用于各种高温移动电器设备和工具。 |
2 | YGVFZ-450/750 | 中型硅橡胶绝缘丁腈高温、防腐、耐油软电缆 | |
3 | YGC-600/1000 | 重型硅橡胶绝缘高温、防腐、耐油软电缆 | 用于各种高温移动电器设备和工具、能承受较大的机械外力作 |
1.成品电缆导体(R类)直流电阻(符合GB3956规定)参照附录A表1和表2。
2.20℃时绝缘电阻不小于100MΩ/KM
3.成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
