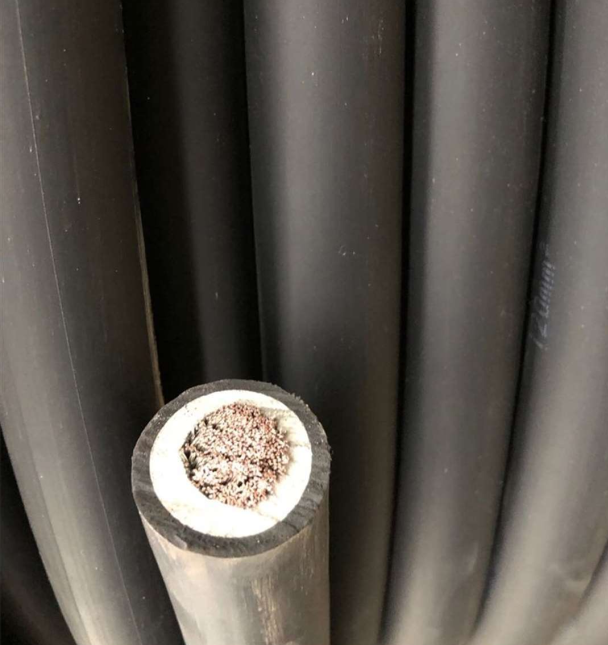

石油平台非屏蔽电缆WDZ OIL -1*120
- 电 话：18855017299,13637026879
- 邮 箱：823213582@qq.com
产品描述
适用范围：
石油平台非屏蔽电缆WDZ OIL -1*120主要适用额定电压2kV及以下的石油平台钻井架上大功率电机、压缩机及各种泥浆泵类的电力传输系统及船舶动力系统。
石油平台非屏蔽电缆WDZ OIL -1*120使用特性：
1额定电压600V、2kV。
2电缆使用环境温度应不低于-55℃。
3电缆导体的长期允许工作温度应不超过125℃；短时过载温度zui高为250℃（5s）。
详细介绍
WDZ OIL（非屏蔽） WDZ OILP（屏蔽）
产品标准：企业标准
适用范围：
石油平台非屏蔽电缆WDZ OIL -1*120主要适用额定电压2kV及以下的石油平台钻井架上大功率电机、压缩机及各种泥浆泵类的电力传输系统及船舶动力系统。
使用特性：
1额定电压600V、2kV。
2电缆使用环境温度应不低于-55℃。
3电缆导体的长期允许工作温度应不超过125℃；短时过载温度zui高为250℃（5s）。
4电缆具有耐矿物油、柴油、阻燃、耐日光、柔软、耐磨、耐低温、耐潮湿等特性。
5电缆敷设的允许弯曲半径：
电缆外径（D）为20mm及以下-------------------应不小于3D；
电缆外径（D）为20mm及以上-------------------应不小于5D
型号 | 截面 | 美国线规 | 股数 / 线径 | 电线外径 |
20 ℃直流电阻 | |
600V | 2000V | |||||
WDZ OIL | 0.75 | 19 | 24/0.20 | 3.0 | 4.3 | 26.7 |
18 | ||||||
1.0 | 17 | 32/0.20 | 3.3 | 4.5 | 20.0 | |
16 | ||||||
1.5 | 15 | 48/0.20 | 3.6 | 4.8 | 13.7 | |
14 | ||||||
2.5 | 13 | 77/0.20 | 4.2 | 5.3 | 8.21 | |
12 | ||||||
4.0 | 11 | 126/0.20 | 5.0 | 6.3 | 5.0 | |
10 | ||||||
6 | 9 | 189/0.20 | 5.7 | 6.3 | 3.39 | |
8 | ||||||
10 | 7 | 322/0.20 | 7.7 | 8.5 | 1.95 | |
6 | ||||||
16 | 5 | 513/0.20 | 9.0 | 9.8 | 1.24 | |
4 | ||||||
25 | 3 | 798/0.20 | 10.5 | 11.3 | 0.79 | |
2 | ||||||
35 | 1 | 1121/0.20 | 11.8 | 12.6 | 0.56 | |
50 | 1/0 | 703/0.30 | 13.9 | 15.2 | 0.393 | |
2/0 | ||||||
70 | 3/0 | 999/0.30 | 16.5 | 17.4 | 0.277 | |
95 | 4/0 | 1332/0.30 | 18.6 | 19.8 | 0.21 | |
120 | 250MCM | 1702/0.30 | 21.0 | 21.8 | 0.164 | |
150 | 300MCM | 2109/0.30 | 23.4 | 24.6 | 0.132 | |
350MCM | ||||||
185 | 400MCM | 1443/0.40 | 25.5 | 26.8 | 0.108 | |
225 | 444MCM | 1100/0.51 | 26.0 | 28.0 | 0.0883 | |
240 | 500MCM | 1924/0.40 | 29.4 | 30.6 | 0.0817 | |
271.7 | 535MCM | 1325/0.51 | 30.0 | 32.0 | 0.0732 | |
300 | 550MCM | 2368/0.40 | 32.0 | 33.4 | 0.0654 | |
