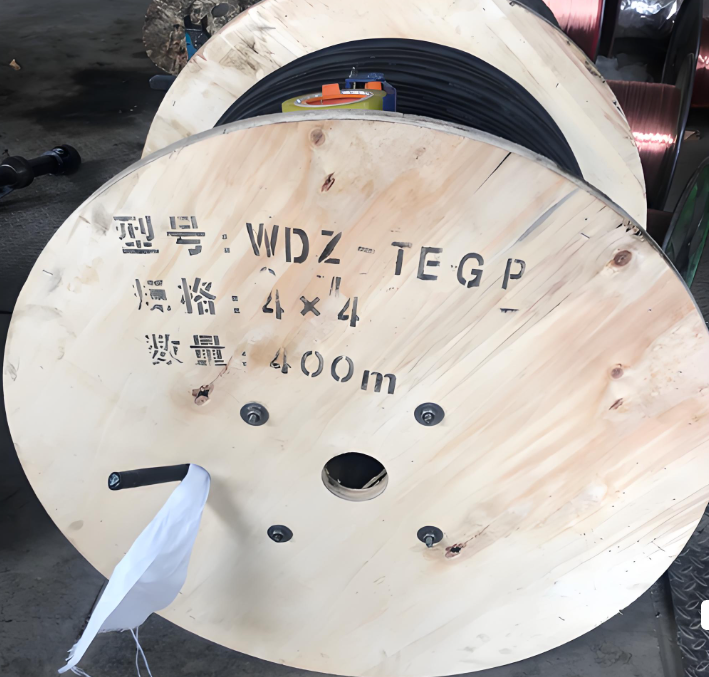

励磁系统二次控制电缆WDZ-TEGP工艺要求

1.1导体

圆形实心退火铜线，采用优质无氧铜。

2.1绝缘层：采用低烟无卤合成耐高压新型材料；

2.2绝缘应紧密挤包在导体上，且应容易剥离而不损伤绝缘体、导体，绝缘厚度平均值应不小于GB/T9330规定的标称值，其***薄处厚度应不小于标称值的90%减去0.1mm。厚度测量结果应符合GB/T 8170规定。导体和绝缘外面的任何隔离层或半导电屏蔽层的厚度应不包括在绝缘厚度内。

3.1屏蔽层

3..2应有两层独立的屏蔽层，且两层屏蔽层之间须***有内护套绝缘隔离；

3.3两层屏蔽层要求一层采用优质铜带或铜塑复合薄膜带绕包构成，另一层采用软圆铜线或镀锡圆铜线编织构成。

4.1铠装

4.1应采用双层涂漆钢带或镀锌钢带左右螺旋状间隙绕包；

4.2外层金属带的中间大致在内金属带间隙的上方，包带间隙应不大于金属带宽度的50%；

5.1护套

5.2阻燃合成高性能新型材料；

5.3电缆具有阻燃防老化，耐高压使用寿命长。

6.1成品电缆

6.2成品电缆的外径：应符合GB/T 9330规定。在圆形护套电缆的同一截面上测得的***大外径与***小外径之差不超过平均外径规定上限的15%；

6.3导体电阻: 测量值应按GB/T 3956给出的公式和系数校正到温度为20℃，长度为1km的数值，所得计算值应不超过GB/T 3956规定的相应的***大值；

6.4电缆防水、防潮应满足以下要求：取电缆样品3m侵入水中（水温15-30℃），样品两端头密封，申出水面300mm长度，浸泡72小时后，去除绝缘层以外的结构，绝缘层外表层应无目力可见的水分；

6.5成品电缆中间应无驳接现象。
