Description
水工观测电缆YSPT-4 YSPT-4P YSPT-4Q YSSX-5
产品介绍
1 适用范围
水工观测电缆YSPT-4 YSPT-4P YSPT-4Q YSSX-5适用于振弦式传感器延伸线。YSPT-4型水工观测电缆具有******的防水性能和电器性能，可长期直接埋设在土石坝土体、混凝土或岩土中。水工观测电缆不仅有******的耐酸碱性能，并具有抗电磁干扰和防雷电功能。
2.水工观测电缆YSPT-4 YSPT-4P YSPT-4Q YSSX-5技术要求
4.1 导线线芯及接地线均由镀锡铜单线绞合而成束，其性能及外观均应符合GB4910的规定，镀锡铜丝束合的节距比应不大于25倍。
4.2绝缘层应采用高压聚乙烯与色母料的混合料，绝缘层应紧密地挤包在导体上，且容易剥离而不损伤导体，绝缘层外径应符号表1。
4.3绝缘线芯应分色为：四芯（白﹑绿﹑红﹑黑）二芯（白﹑绿）。
4.4绝缘线应有屏蔽层，屏蔽层应选用0.4～0.5mm厚度的铝塑复合带绕包屏蔽，方式为白绿一组，红黑一组，分别进行屏蔽，屏蔽率为100%，绕包重叠率为＞10%。
4.5绝缘线芯屏蔽后与地线一起绞合成缆，成缆节距比应不大于14倍。
4.6内护套通常为蓝色聚氨酯，应紧密挤包在绞缆芯上，且容易剥离而不损伤绝缘线芯。外护套通常透明聚氨酯，色表面应平整，光滑，色泽均匀，无机械损伤，外护套外径应符号表1。
4.7成品电缆应能承受交流额定电压2000V试验，5分钟不击穿。
4.8成品电缆每一线芯与地线间的绝缘线电阻应不小于50MΩ·KM。 4.9成品电缆应能承受耐水压试验，在室温水压为1MPa条件下，应能受压168小时后，绝缘线电阻测值应不降低。
2 正常使用条件
使用温度：－30～+80℃ ；YSSX-5 50-+200℃
额定电压：Uo/U 300/300V；
耐水压力：≥1MPa。
3 规格及主要技术参数
型号 | 芯线 × 截面 mm2 | 芯线/直径 mm | 防雷地线/直径 mm | 屏蔽 | 绝缘外径 mm | 护套外径 mm | 直流电阻 Ω/km |
YSPT-14 | 14×0.35+1×0.3 | 7/0.25 | 6/0.25 | 每组铝箔分屏蔽 | 1.55 | ≈11.0 | ≈50 |
YSPT-10 | 10×0.35+1×0.3 | 7/0.25 | 6/0.25 | 每组铝箔分屏蔽 | 1.55 | ≈10.20 | ≈50 |
YSPT-4 | 4×0.40+1×0.35 | 8/0.25 | 7/0.25 | 每组铝箔分屏蔽 | 1.60 | ≈7.40 | ≈45 |
YSPT-4A | 4×0.35+1×0.30 | 7/0.25 | 6/0.25 | 每组铝箔分屏蔽 护套加厚 | 1.55 | ≈6.20 | ≈50 |
YSPT-4P | 4×0.40+1×0.35 | 8/0.25 | 7/0.25 | 每组铝箔分屏蔽 | 1.60 | ≈7.40 | ≈45 |
YSPT-4P | 4×0.35+1×0.30 | 7/0.25 | 6/0.25 | 每组铝箔分屏蔽，双层护套 | 1.60 | ≈6.40 | ≈50 |
YSPT-4Q | 4×0.30+1×0.30 | 6/0.25 | 6/0.25 | 每组铝箔分屏蔽 中间加一根导气管 | 1.60 | ≈8.10 | ≈50 |
YSPT-2 | 2×0.50+1×0.4 | 10/0.25 | 8/0.25 | 每组铝箔分屏蔽 | 1.90 | ≈7.10 | ≈40 |
YSSX-5 | 5×0.75 | 15/0.25 | 无屏蔽 | 2.10 | ≈8.20 | ≈30 |
注：YSPT-4P型水工观测电缆为聚氨酯双护套电缆，耐磨﹑抗拉﹑耐高低温性好，特别适用于岩土工程恶劣的施工环境。
表格1
型号 | 护套结构 | 核心特性 | 适用场景 |
YSPT-4（无后缀） | 单层聚氨酯护套（PUR） | 基础防水、常规抗老化，硬度中等，价格***低 | 室内仪表柜、干燥隧道、混凝土长久预埋，无拖拽施工 |
YSPT-4A | 加厚单层聚氨酯护套（PUR） | 壁厚增加，耐轻度碾压，耐普通地下水弱酸 | 常规水利埋地、边坡静态预埋，中等预算通用款 |
YSPT-4P（主推款） | 双层聚氨酯护套（PUR） | 超高耐磨、抗拉、耐高低温（-40~105℃），抗尖锐碎石划伤，可反复拖拽 | 岩土开挖、山体钻探、基坑开挖临时布线、野外拖拽施工，恶劣户外场景****** |
YSPT-4Q | 中间加一根导气管电缆结构铜YSTP-4（PUR） | 双层护套加总屏蔽，耐长期浸泡、耐盐碱 / 海水腐蚀、抗微生物水解 | 水下大坝、尾矿库、海水潮汐监测、长期浸水 |
YSSX-5 | 硅橡胶绝缘护套 | 5芯镀锡软铜导体，硅橡胶绝缘护套耐温200度左右. | 仅用于差动电阻式传感器（应变计、钢筋计、温度计） 的近距离短线转接 |
表格2
型号 | 备注 |
YSPT-14 | 14 芯水工观测屏蔽电缆， 聚乙烯绝缘，每组対绞铝箔屏蔽，7组加裸接地线成缆，单层蓝色聚氨酯护套外护套 |
YSPT-10 | 10 芯水工观测屏蔽电缆聚乙烯绝缘，每组対绞铝箔屏蔽，5组加裸接地线成缆，单层蓝色聚氨酯护套外护套 |

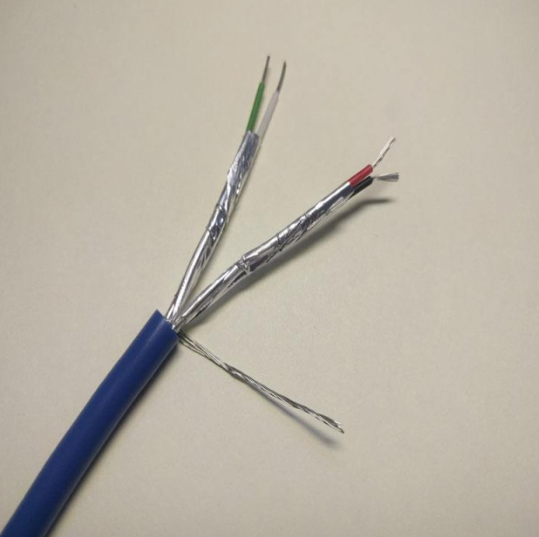

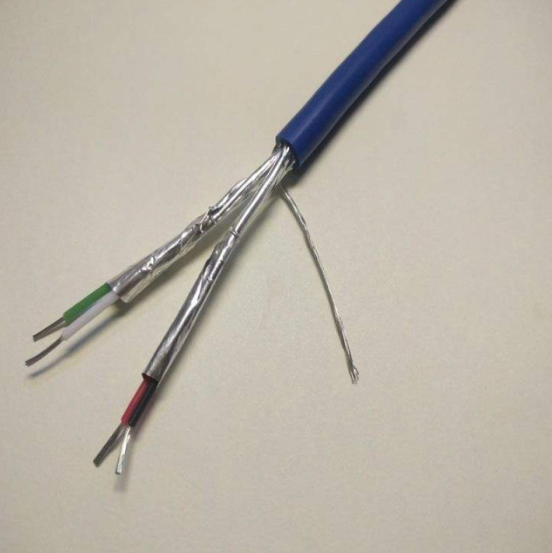

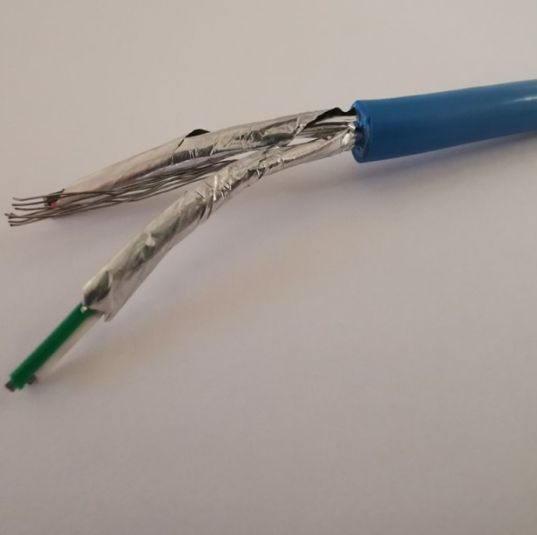

YSPT-4 | 4 芯水工观测屏蔽电缆 每组対绞铝箔屏蔽，2组加裸接地线成缆，单层蓝色聚氨酯护套外护套 |
YSPT-4A | 4 芯 A 常规护套款 每组対绞铝箔屏蔽，2组加裸接地线成缆，蓝色聚氨酯外护套 |

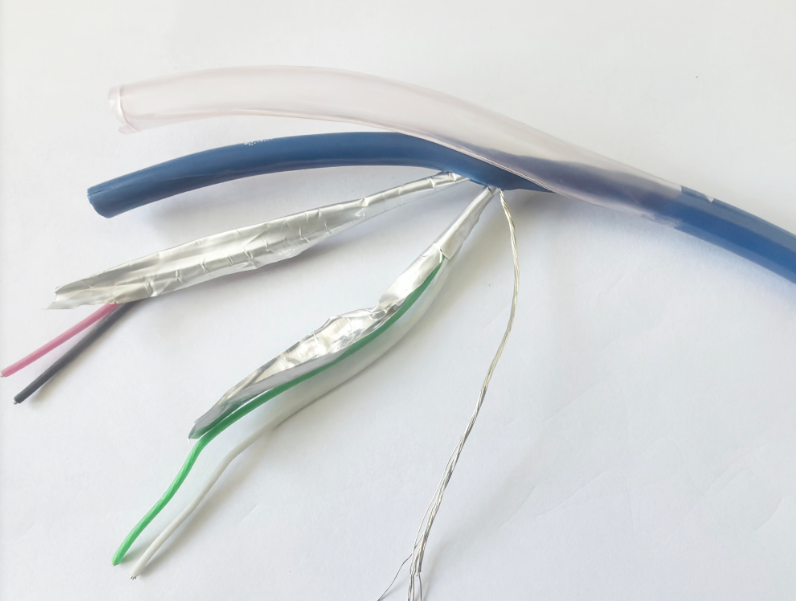

YSPT-4P | 4 芯聚氨酯双护套耐磨款 每组対绞铝箔屏蔽，2组加裸接地线成缆，内层蓝色聚氨酯护套，外层透明聚氨酯外护套 |
YSPT-4Q | 4 芯特殊耐候护套款 每组対绞铝箔屏蔽，2组加裸接地线，加一根导气管成缆，蓝色聚氨酯外护套， |
YSPT-2 | 2 芯水工观测屏蔽电缆 两芯加一根裸接电线成缆，加铝箔屏蔽，单层蓝色聚氨酯护套外护套 |
YSSX-5 | 单独5芯绞合，镀锡导体，五芯成缆，无屏蔽，无接地线，硅胶绝缘护套传感器专用电缆 |
表格3
参数项 型号 | YSPT-2 | YSPT-4 | YSPT-4P | YSPT-4Q | YSPT-10 | YSPT-14 |
芯线规格 | 2×0.5mm² +1×0.4mm² | 4×0.4mm² +1×0.35mm² | 4×0.35mm² +1×0.3mm² | 4×0.4mm² +1×0.35mm² | 10×0.35mm² +1×0.3mm² | 14×0.35mm² +1×0.3mm² |
成品外径 | 7.1mm | 7.4mm | 6.6mm | 8.1mm | 10.2mm | 11mm |
直流电阻 | 40Ω/km | 45Ω/km | 50Ω/km | 45Ω/km | 50Ω/km | 50Ω/km |
标准芯线绝缘颜色 | 绿、白 | 红、黑、绿、白 | 红、黑、绿、白 | 红、黑、绿、白 | 红黑 → 白绿 → 蓝黄 → 灰紫 → 棕橙 制 | 红黑 → 白绿 → 蓝黄 → 灰紫 → 棕橙 → 粉青 → 米咖 |
