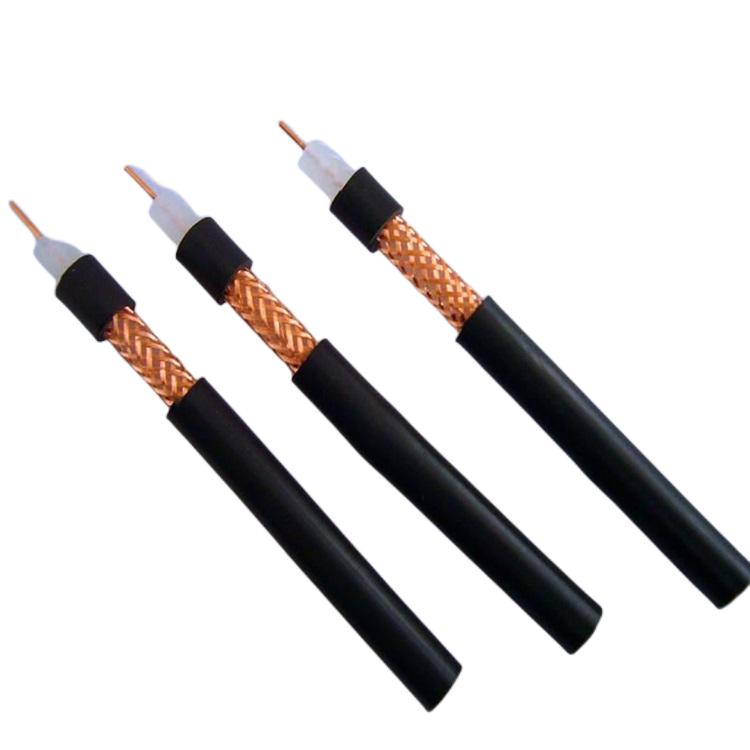

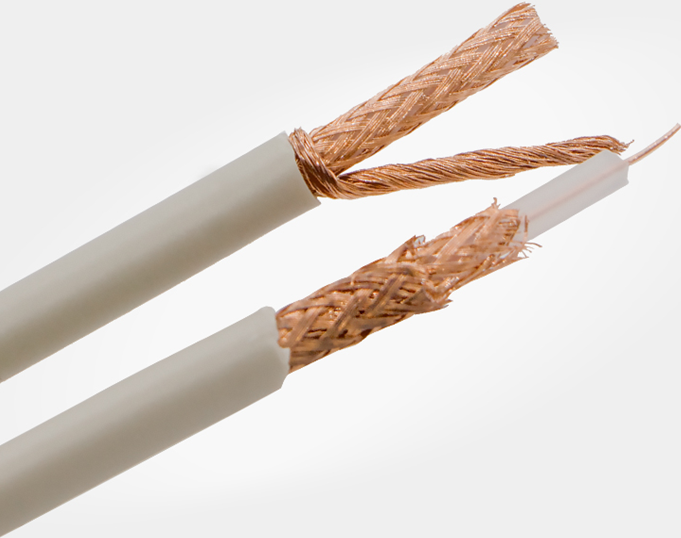

同轴射频电缆SYV-75-3 SYV-75-4 SYV-75-5 SYV-75-7 SYV-75-9
- 电 话：18855017299,13637026879
- 邮 箱：823213582@qq.com
Description
一、产品特点
1. 应用场合：同轴射频电缆SYV-75-3 SYV-75-4 SYV-75-5 SYV-75-7 SYV-75-9适用于固定或移动无线电通信和采用类似技术的电子装置中射频信号传输，能满足频率高、衰减低、电压驻波比小的传输要求。
2. 产品标准：同轴射频电缆SYV-75-3 SYV-75-4 SYV-75-5 SYV-75-7 SYV-75-9执行于GB/T14864-2013标准的要求.
3. 产品类型和传输特性：75Ω，2200 MHz.
4.可按客户的要求增加屏蔽网、外护套或加防腐层等。
5. 包装形式和长度可根据客户要求订造。
二、产品结构、性能和包装参数.
型号 | SYV-75-3-41 | SYV-75-4-1 | SYV-75-4-4 | SYV-75-5-41 | SYV-75-7-2 | SYV-75-7-8 | SYV-75-9-41 | SYV-75-12-41 | ||
(RG59B/U) | ||||||||||
结构参数 | ||||||||||
内导体 | 根数×直径(mm) | 7×φ0.17 | 7×φ0.21 | 1×φ0.59 | 1×φ0.75 | 7×φ0.40 | 1×φ1.15 | 1×φ1.37 | 7×φ0.63 | |
材料 | 铜 | |||||||||
绝缘体 | 外径（mm） | 3.00 | 3.70 | 3.70 | 4.80 | 7.25 | 7.25 | 9.00 | 11.50 | |
材料 | PE实芯 | |||||||||
编织网 | 结构 | 16×7×φ0.12 | 16×8×φ0.12 | 16×8×φ0.12 | 16×8×φ0.12 | 24×6×φ0.15 | 24×7×φ0.15 | 24×8×φ0.15 | 24×9×φ0.15 | |
材料 | 铜 线 或 镀 锡 铜 线 | |||||||||
护套 | 外径(mm) | 5.00 | 6.00 | 6.00 | 7.20 | 10.30 | 10.30 | 12.20 | 15.00 | |
材料 | PVC 或 PE | |||||||||
介质粘附力＞（取样150mm) | 20N | |||||||||
电气性能 | ||||||||||
特性阻抗(Ω） | 75±3 | |||||||||
回波损耗 ≥dB | VHF | 20 | ||||||||
UHF | 18 | |||||||||
衰减常数（20℃，≯dB/100m) | ||||||||||
200MHz | 28.00 | 22.00 | 19.00 | 15.00 | 12.00 | 10.00 | 8.80 | 8.00 | ||
400MHz | 40.40 | 31.70 | 27.40 | 21.60 | 17.30 | 14.40 | 12.70 | 11.50 | ||
900MHz | 63.50 | 49.90 | 43.10 | 34.00 | 26.70 | 22.30 | 19.60 | 17.80 | ||
2200MHz | 106.20 | 83.40 | 72.10 | 56.80 | 44.60 | 37.30 | 32.70 | 29.70 | ||
电压驻波比 | ＜1.3 | |||||||||
产品包装 | ||||||||||
包装形式 | 箱装 | 辘装 | ||||||||
包装长度 | 4×200m/卷 | 2×200m/卷 | 2×200m/卷 | 2×200m/卷 | 1×250m/卷 | 1×250m/卷 | 1×300m/卷 | 300m/辘 | ||
纸箱规格（长×宽×高）cm 或木辘规格（D×d×L）cm | 63×32×20 | 36×36×20 | 36×36×20 | 42×42×20.5 | 47.5×47.5×20 | 47.5×47.5×20 | 57×57×25 | φ60×φ28×39 | ||
 | ||||||||||
