WDZBN-DJYJP2YP2-33计算机铠装电缆生产技术规范

作者：hbdq 添加时间：2026-09-15 09:15:49

WDZBN-DJYJP2YP2-33计算机铠装电缆生产技术规范

序号	标准型号	规格
1	WDZBN-DJYJP2YP2-33-300/500V	1031.0
2		522.5
3		531.0

二、工艺

1 导体

1.1 电缆导体采用 2 类铜导体结构，应符合 GB/T 3956-2008 的规定，所用铜单线应符合 GB/T 3953-2009 的规定，具体结构见表 1 的规定。

1.2 导体表面应光洁、无油污、无损伤绝缘的毛刺，以及凸起或断裂的单线。

1.3 导体外采用平安或兴标云母带（三合一金云母）双层绕包，搭盖率：15%～20%，耐火包带性能应符合 GB/T 19666 的规定。

表 1 导体工艺参数

序号	导体规格mm²	导体结构N/mm	导体参考外径mm	20℃***大直流电阻Ω/km
1	1.0	7/0.43（-0.002~+0.001）	1.29±0.02	18.1
2	2.5	7/0.68（-0.002~+0.001）	2.04±0.02	7.41

2 绝缘

2.1 绝缘层采用硅烷交联聚乙烯绝缘料。

2.2 绝缘厚度的平均值不低于标称值，***薄点厚度不小于标称厚度的 90%，具体工艺参数见表 2 的规定。

2.3 绝缘识别方式：三芯：红、白、蓝，均印数字编码，两芯：黑色绝缘，印数字编码 1~10

表 2 绝缘工艺参数

表格

序号	导体规格mm²	绝缘厚度mm	绝缘厚度mm	绝缘厚度mm
		标称厚度	***小值	***大值
1	1.0	0.5	0.45	0.55
2	2.5	0.6	0.54	0.66

3 对绞

3.1 线组由不同编码，相同线芯对绞而成，对绞方向为左向，耐火线绞合节距应不大于 120mm，相邻节距不相同。

3.2 线组外重叠绕包 2 层厚度为 0.05mm 透明聚酯带，搭盖率：15%-20%。

4 对绞屏蔽

4.1 屏蔽采用铜带绕包屏蔽，铜带厚度 0.05mm，搭盖率不小于 25%，内置一根标称截面不小于 0.2mm² 圆铜引流线。

4.2 屏蔽后绕包 1 层厚度为 0.05mm 透明聚酯带，搭盖率：≥50%

5 成缆

5.1 分屏组绞合成缆，***外层绞向为右向，其绞合节距不大于绞合外径的 20 倍，为保证圆整度，允许添加 PP 填充。

5.2 缆芯外绕包 2 层厚度为 0.04mm 透明聚酯带，搭盖率：15%～20%。

6 总屏蔽

6.1 总屏蔽采用铜带（T2,CTS-P）绕包。

6.2 铜带标称厚度为 0.05mm，搭盖率不小于 25%，内置一根标称截面不小于 0.5mm² 圆铜引流线。

6.3 总屏蔽后绕包 1 层厚度为 0.06mm 亚光轻型聚酯无纺布包带。

5 内衬层

5.1 内衬层采用挤包方式，采用黑色热塑性无卤低烟阻燃聚烯烃护套料 WDZ-90-04。

5.2 ***薄点厚度不小于标称厚度的 85%，具体参数见表 4。

6 铠装

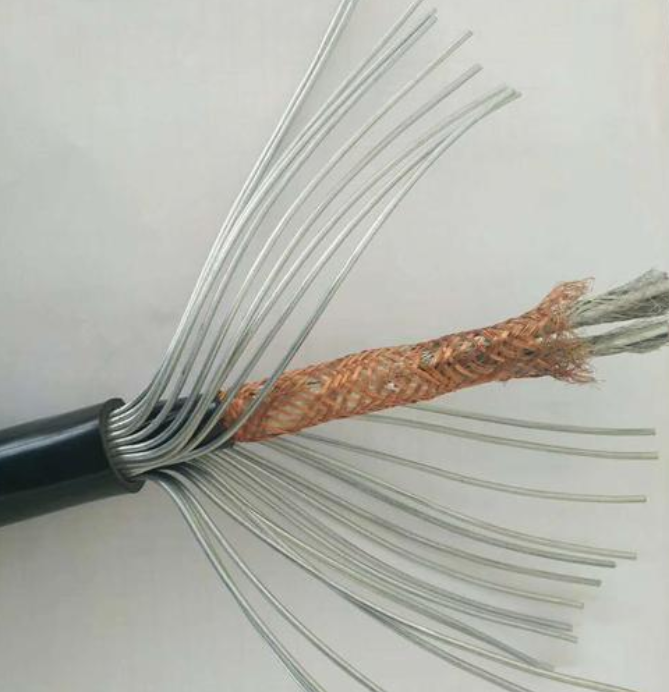

6.1 铠装采用镀锌钢丝铠装，钢丝之间的间隙的总和应不超过一根钢丝的直径，铠装外绕包一层厚度为 0.20mm 的复合无纺布，搭盖率：15%～20%，具体参数见表 4。

表 4 内衬层工艺参数

表格

规格	内衬标称厚度mm	钢丝标称直径	内护外径
		mm	mm
1031.0	1.2	2.0	31.9±2.5
522.5	1.0	1.6	22.5±2.0
531.0	1.0	1.6	22.2±2.0

7 外护套

7.1 外护套采用黑色热塑性无卤低烟阻燃聚烯烃护套料 WDZ-90-04。

7.2 具体厚度要求见表 5。

表 5 外护套工艺参数

表格

规格	护套厚度 mm	护套厚度 mm	护套厚度 mm	护套颜色	电缆外径mm
	标称厚度	***小值	指导值
1031.0	2.2	1.98	2.27	橙色	41.0±3.0
522.5	1.7	1.53	1.75	黑色	29.8±2.0
531.0	1.7	1.53	1.75	橙色	29.5±2.0

三、试验

1 结构尺寸：符合上述工艺要求。

2 导体 20℃直流电阻：符合表 1 规定。

3 耐压试验测试：1.0kV/1min。
