耐氟里昂电机连接线JZ JF46

  用途：耐氟里昂电机连接线JZ JF46按JB/T 6213.5-1992标准要求制造供货。适用于作耐氟里昂电机绕组的引接软线。
  使用条件：交流额定电压为500V及以下。敷设时的允许弯曲半径应不小于电缆(电线)外径的4倍。
  型号、名称：见表1。

表 1

  制式结构、规格及技术参数：

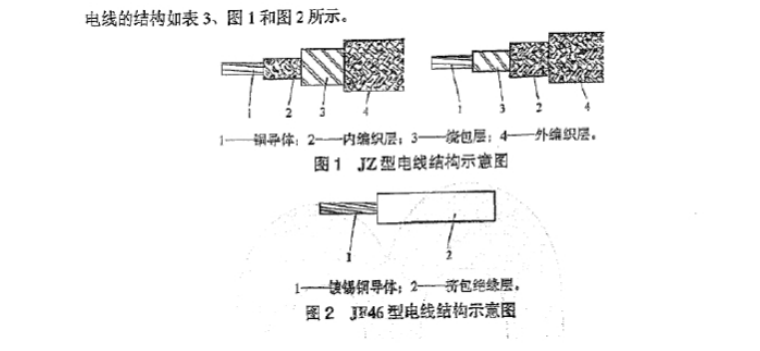

  1)制式结构：如图1、图2所示。

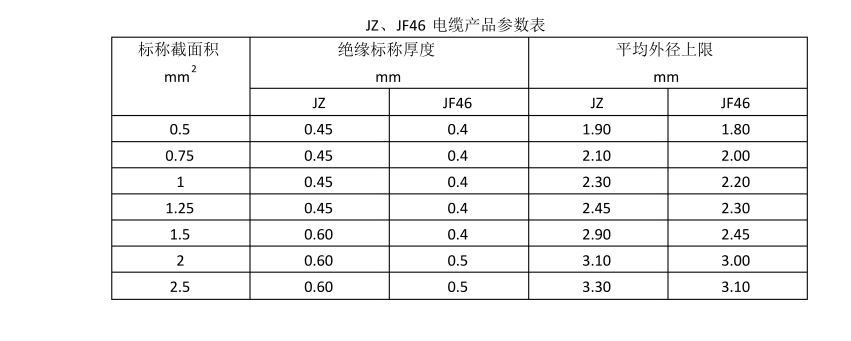

  2)各型软线规格、结构及技术参数，按表2规定。

表 2

注：单线根数允许大于表列根数，单线标称直径按标称截面及相应根数确定。

  产品颜色标志：
  1)JZ型电线的外编织层应采用颜色迹线识别标志，其编织层的主色为白色，迹线可以是红、黑、蓝、黄等色；迹线可为单斜条，也可双斜条，其方向为“Z”向。
  2)JF46型电线应采用颜色识别标志，其颜色可为红、黑、白等色。
  技术性能：成品电缆的力学、电气性能，耐冷冻剂、柔性、热稳定性、耐溶剂性等特性要求、均应符合JB/T 6213.5-1992标准规定值。
  交货要求：产品交货要求之规定，参见前面“耐温70℃的电机绕组引接用软电缆(线)”产品。
