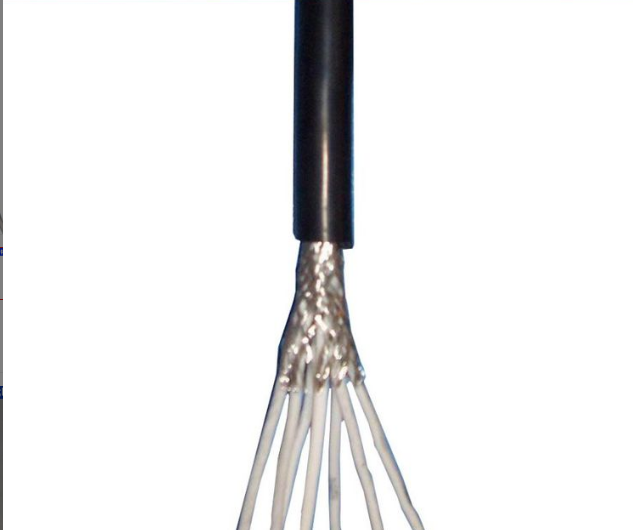

屏蔽安装电线RVVP RVVP1 AVP RVP
- 电 话：18855017299,13637026879
- 邮 箱：823213582@qq.com
Description
屏蔽安装电线RVVP RVVP1 AVP RVP
一、执行标准
屏蔽安装电线RVVP RVVP1 AVP RVP执行JB/T 8734额定电压450/750V及以下聚氯乙稀绝缘电缆电线和软线
二、用途
屏蔽安装电线RVVP RVVP1 AVP RVP适用于交流额定电压U0/U为300/300V及以下电器、仪表和电子设备及自动化装置用的铜芯聚氯乙烯绝缘屏蔽电线。
三、使用特性
1、交流额定电压（U0/U）：300/300V；
2、长期允许工作温度：AVP-90、RVP-90型电线电缆的长期允许工作温度不应超过90℃ ，其他型号电线电缆的长期允许工作温度不应超过70℃ 。
3、电缆安装敷设温度应不低于0℃。
4、电缆允许弯曲半径：
当电缆外径≤25mm时，电缆允许弯曲半径不小于4倍电缆外径；
当电缆外径＞25mm时，电缆允许弯曲半径不小于6倍电缆外径。
四、代号名称和含义
表1 代号名称和含义
型 号 | 代号 | 说明 |
阻燃耐火特性 | ZR NH | 阻燃 耐火 |
标准号 | 60227 IEC | 国际标准号 |
用途 | A | 安装用电线 |
导体 | T R | 铜导体（省略） 软导体 |
绝缘材料 | V | 聚氯乙烯 |
屏蔽材料 | P P1 | 编织屏蔽 缠绕屏蔽 |
护套材料 | V | 聚氯乙烯 |
耐热特性 | —— | 70℃（省略） |
五、产品型号名称
表2 产品型号名称
型号 | 名 称 | 执行标准 |
AVP | 铜芯聚氯乙烯绝缘安装用屏蔽电线 | JB/T 8734.5 |
RVP | 铜芯聚氯乙烯绝缘屏蔽软电缆 | |
RVVP | 铜芯聚氯乙烯绝缘聚氯乙烯护套屏蔽软电缆 | |
RVVP1 | 铜芯聚氯乙烯绝缘聚氯乙烯护套缠绕屏蔽软电缆 | |
RVP-90 | 铜芯耐热90℃聚氯乙烯绝缘屏蔽软电缆 | |
AVP-90 | 铜芯耐热90℃聚氯乙烯绝缘安装用屏蔽电线 | |
注：1、对于其他一些常用型号按表1的规定进行表示。 2、阻燃型电缆在型号前加ZR-：分为成束C、D类阻燃，分别表示为ZC、ZD，一般不注明（ZR）等级则为D类； 3、耐火型电缆在型号前加NH-：分为A、B类耐火，分别表示为NA、NB，一般不注明（NH）等级则为B类； | ||
六、电缆规格
表3 电缆规格
型 号 | 额定电压V | 芯 数 | 导体标称截面mm2 | 执行标准 |
AVP、AVP-90 | 300/300 | 1 | 0.08～0.4 | GB/T 5023.5 |
RVP、RVP-90 | 300/300 | 1 | 0.08～2.5 | |
2 | 0.08～0.75 | |||
RVVP、RVVP1 | 300/300 | 1 | 0.08～2.5 | |
2 | 0.08～4 | |||
3～12 | 0.12～4 | |||
14、19、24 | 0.12～0.4 | |||
16 | 0.12～2.5 | |||
20、26 | 0.12～0.5 | |||
注：可按客户要求生产其它规格电缆。 | ||||
七、绝缘线芯识别
绝缘线芯采用颜色或数字识别，具体识别方式符合GB/T 5023的规定，也可按客户要求生产。
