高通线缆-射频电缆SYV与SYWV有哪些不同点

                   高通线缆-射频电缆SYV与SYWV有哪些不同点

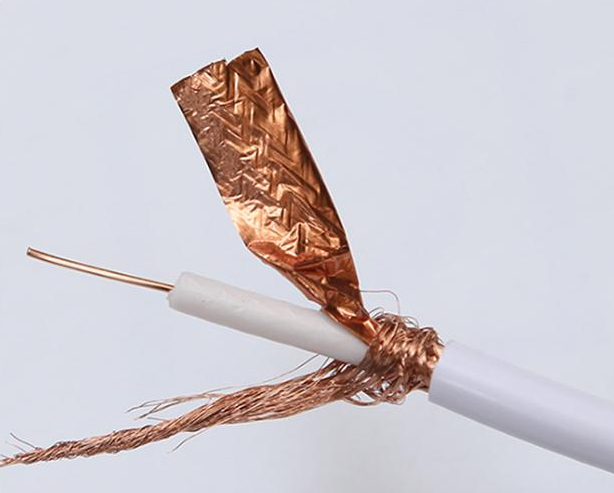

  1. 绝缘层物理特性不同:syv是100%聚乙烯填充,介电常数ε=2.2-2.4左右;而sywv也是聚乙烯填充,但充有80%的氮气气泡,聚乙烯只含有20%,宏观平均介电常数ε=1.4左右;ε=εǎ?jε",其中,ε"为损耗项,空气的ε"基本为“0”,这一工艺成就于90年代,它有效降低了同轴电缆的介电损耗;



  2. 芯线直径不同:以75-5为例,由于-5电缆结构标准规定,绝缘层外径(即屏蔽层内径)是4.8mm,不能改变,为了保证75欧姆的特性阻抗,而特性阻抗只与内外导体直径比和绝缘层的介电常数ε大小有关,ε大芯线细,ε小芯线粗,芯线直径:syv是0.78-0.8mm, sywv是1.0mm; 芯线结构形式都可以是单股或多股;这一区别,导致了芯线电阻的不同。如实测天成、爱普syv75-5电缆,1000米芯线直流电阻39Ω,典型sywv75-5电缆, 1000米芯线直流电阻19-20Ω;



  3. 上述两项根本区别,决定了两种电缆的传输特性——传输衰减不同,syv电缆是***早期的同轴电缆,在几十上百年时间里一直用它传输,包括传输射频信号;但后来当sywv出现后,射频以上波段就很少应用syv了。因为高频衰减差别太大了;慢慢的syv就基本上主要用在监控视频传输上了,也就把这种射频电缆的 “元老”,改称为“视频电缆”了。但这******等于说:syv“视频电缆”的视频传输特性比sywv好,实际刚好相反,sywv的视频传输特性也全面优于syv电缆。这方面的误解很普遍,且我国南方比北方的误解要严重,认为传输视频信号, “须***用视频电缆”。实测1000米电缆视频传输性能,sywv75-5/64编电缆:0.5m—5.15db,6m—19.12db;国标优质syv75-5/96编电缆:0.5m—6.43db,6m—21.76db(相同编网结构电缆衰减比发泡电缆大3db——即大1.4倍以上),有一个还挺有名的厂家产品,syv75-5/128编电缆,6m—25.22db,衰减比发泡电缆大6db以上——即大2倍多);



  4. 关于高编电缆,一般指96-128编以上的电缆。高编电缆明显特点是:屏蔽层的直流电阻小,200khz以下的低频衰减少,对抑制低频干扰有利,实测表明,200khz-6mhz频率,由于“趋肤效应”,128编和64编衰减一样。(高频电流只在芯线外表面,屏蔽层内表面层流动)。从频率失真(高低频衰减差异)看,高编电缆反而严重。频率失真直接影响就是视频信号的各种频率成分的正常比例失真,直接影响到图像失真;http://www.huibangdianqi.com/



  5. 铜包钢芯线:这是sywv电缆的一种,用于有线电视46mhz以上的射频传输,由于“趋肤效应”,电流只在钢丝外面的铜皮里流动,衰减特性和纯铜芯线一样,可抗拉强度却远高于铜线;但这种电缆用于视频传输不行,0-200khz低频衰减太大;http://www.huibangdianqi.com/



  6. sywv电缆视频射频传输特性都优异,而且由于有巨大的有线电视市场的支撑,产量很大,价格也有优势;



  7. 关于视频线射频线的问题,既有误解,也有误导,论坛里的激烈争论就是例证。但大家都应该尊重实践:用1000米75-5电缆,传输一个彩色摄像机的信号,末端送给监视器,监视器环路输出给示波器,测量“色同步头” 的幅度,原信号是0.3v,进行比较,电缆越长,两种差别越大,越容易比较。
