产品描述
同轴射频电缆SYV-2.5C-2V(75-2)
产品说明：
执行标准： 同轴射频电缆SYV-2.5C-2V(75-2)执行GB/T14864-1993

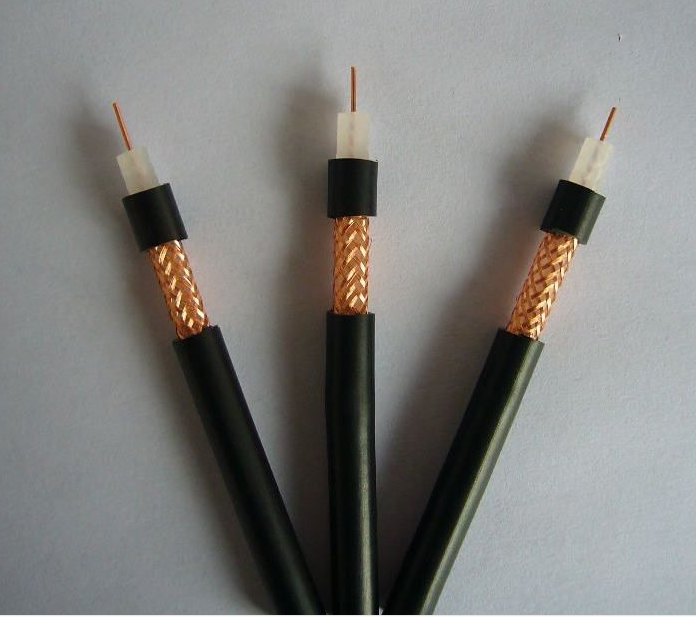

构造:1、导体使用多股裸铜或镀锡铜丝；
2、透明或发泡或气也型PE绝缘；
3、依客户要求得加上铝箔；
4、依客户要求单层或双层、铜丝或镀锡铜丝，编织隔离，95%屏蔽率；
5、PVC或非移动PVC外被。
用途:公共天线、视频射频、闭路电视监控系统、传导系统及单向控制系统或是高频率机器之接线或内部配线等。
规格同轴电缆
型号规格 | 内导体结构No/mm | 绝缘介质mm | 外导体（编织屏蔽） | 护套 mm | 绝缘电阻MΩ.km不小于 | 特性阻抗 Ω | 衰常熟20℃ | |||||
厚度 | 外径 | 规格（No） | 编织角不大于 | 厚度 | 外径 | 频率MHZ | 衰减dB/m 不大于 | |||||
SYV-75-2 （2.5C-2V） | 7×0.15 | 0.7 | 2.0 | 64网 | 45度 | 0.60 | 4.0±0.2 | 5000 | 75±3 | 200 | 0.32 | |
SYV-75-2 （2.5C-2V） | 1×0.40 | 0.7 | 2.0 | 64网 | <45度 | 0.60 | 4.0±0.2 | 5000 | 75±3 | 200 | 0.32 | |
SYV-75-3-41 （3C-2V） | 7×0.15 | 1.05 | 3.0 | 96网 | <45度 | 0.66 | 5.0±0.25 | 5000 | 75±3 | 200 | 0.28 | |
SYV-75-3 （3C-2V） | 1×0.5 | 1.05 | 3.0 | 96网 | <45度 | 0.66 | 5.0±0.25 | 5000 | 75±3 | 200 | 0.28 | |
SYV-75-4-1 （RG-59） | 7×0.21 | 1.25 | 3.70 | 96网 | <45度 | 0.80 | 6.0±0.2 | 5000 | 75±3 | 200 | 0.22 | |
SYV-75-4-3 （RG-59） | 1×0.6 | 1.25 | 3.7 | 96网 | <45度 | 0.80 | 6.0±0.2 | 5000 | 75±3 | 200 | 0.19 |
SYV-75-5-41 （5C-2V） | 1×0.8 | 1.6 | 4.8 | 128网 | <45度 | 0.88 | 7.2±0.3 | 5000 | 75±3 | 200 | 0.15 |
SYV-75-5 （5C-2V） | 7×0.26 | 1.6 | 4.8 | 96网 | <45度 | 0.88 | 7.2±0.3 | 5000 | 75±3 | 200 | 0.16 |
SYV-75-7-2 （7C-2V） | 7×0.4 | 2.4 | 7.25 | 192网 | <45度 | 1.05 | 10.3±0.3 | 5000 | 75±3 | 200 | 0.12 |
SYV-75-7-8 （7C-2V） | 1×1.15 | 2.5 | 7.25 | 192网 | <45度 | 1.05 | 10.3±0.3 | 5000 | 75±3 | 200 | 0.10 |
SYV-75-9-41 （9C-2V） | 1×1.37 | 3.2 | 9.0 | 208网 | <45度 | 1.18 | 12.2±0.4 | 5000 | 75±3 | 200 | 0.088 |
