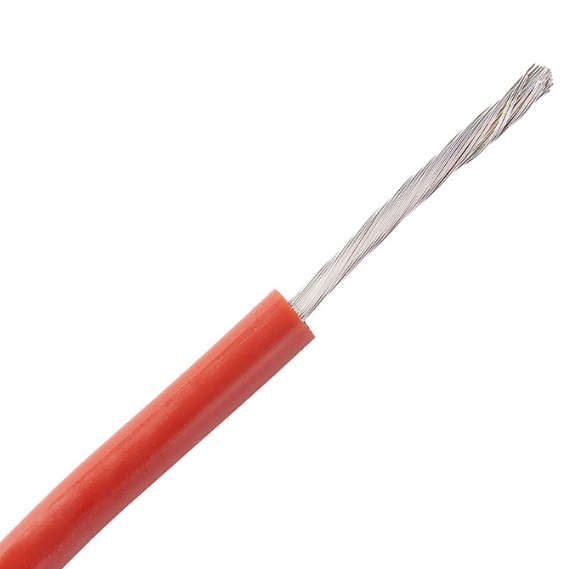

电机连接线JG-3KV-2.5mm2
电机连接线JG-3KV-2.5mm2技术参数：额定温度：-60℃∽＋200℃ 额定电压：1KVAC、3KVAC 导体材料：镀锡铜丝 绝缘材料：硅橡胶绝缘颜色
- 电 话：18855017299,13637026879
- 邮 箱：823213582@qq.com
产品描述
电机连接线JG-3KV-2.5mm2
技术参数：
- 额定温度：-60℃∽＋200℃
- 额定电压：1KVAC、3KVAC
- 导体材料：镀锡铜丝
- 绝缘材料：硅橡胶
- 绝缘颜色:红、黄、兰、白、黑、绿、棕、橙、灰等
- 用 途：F、H级绝缘电机和电器
截面积 (mm²) | 导体结构 （No./mm） | 标 称 外 径 (mm) | 20℃时导体直流电阻 （≤Ω/km） | |
JG -1KVAC | JG-3KVAC | |||
0.50 | 16/0.20 | 3.30 | 4.85 | 40.1 |
0.75 | 24/0.20 | 4.00 | 5.15 | 26.7 |
1 | 32/0.20 | 4.25 | 5.35 | 20.0 |
1.5 | 48/0.20 | 4.50 | 6.00 | 13.7 |
2 | 40/0.25 | 4.80 | 6.30 | 10.0 |
2.5 | 49/0.25 | 5.20 | 6.80 | 8.21 |
4 | 56/0.30 | 6.00 | 7.60 | 5.09 |
6 | 84/0.30 | 7.00 | 8.70 | 3.39 |
10 | 84/0.40 | 8.20 | 9.80 | 1.95 |
16 | 126/0.40 | 9.60 | 11.40 | 1.24 |
25 | 196/0.40 | 11.50 | 13.10 | 0.80 |
35 | 276/0.40 | 13.20 | 14.40 | 0.57 |
50 | 396/0.40 | 15.80 | 16.90 | 0.40 |
70 | 360/0.50 | 17.20 | 18.80 | 0.28 |
备注：可以根据客户需求，订制各种规格及耐压等级的产品。 | ||||
