产品描述

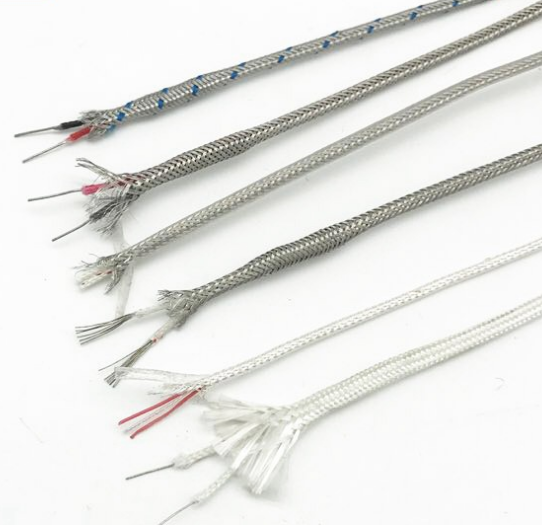

高温补偿导线WC5/26-2*2.5
一、适用范围
高温补偿导线WC5/26-2*2.5具有较好的耐高温性能，可长期在-40℃-200℃之间带有腐蚀性气体等较恶劣的环境下工作。并有耐酸碱、耐油和耐老化等特点，可有效的保证热电偶与仪表之间的连接和传输信号。氟塑料耐高温补偿导线现已广泛应用于电力、冶金、石油、化工等测温领域。
二、氟塑料耐高温补偿导线执行标准：高温补偿导线WC5/26-2*2.5执行GB/T4989-94
一、适用范围
高温补偿导线WC5/26-2*2.5具有较好的耐高温性能，可长期在-40℃-200℃之间带有腐蚀性气体等较恶劣的环境下工作。并有耐酸碱、耐油和耐老化等特点，可有效的保证热电偶与仪表之间的连接和传输信号。氟塑料耐高温补偿导线现已广泛应用于电力、冶金、石油、化工等测温领域。
二、氟塑料耐高温补偿导线执行标准：高温补偿导线WC5/26-2*2.5执行GB/T4989-94
型号分度和绝缘着色
型号 | 热电偶分度号 | 配用热电偶 | 补偿导线合金丝 | 绝缘层着色 | ||
正极 | 负极 | 正极 | 负极 | |||
BC | B | 铂铑30-铂铑6 | 铜 | 铜 | 红 | 灰 |
SC | S | 铂铑10-铂 | SPC（铜） | SNC（铜镍0.6） | 红 | 绿 |
RC | R | 铂铑13-铂 | RPC（铜） | SNC（铜镍0.6） | 红 | 绿 |
KCA | K | 镍铬-镍硅 | KPCA（铁） | KNCA（铜镍2） | 红 | 蓝 |
KCB | KPCB（铜） | KNCB（铜镍4） | 红 | 蓝 | ||
KX | KPX（镍铬10） | KNX（镍硅3） | 红 | 黑 | ||
NC | N | 镍铬硅-镍硅 | NPC（铁） | NNC（铜镍18） | 红 | 灰 |
NX | NPX（镍硅14硅） | NNX（镍硅4） | 红 | 灰 | ||
EX | E | 镍铬-铜镍 | EPX（镍硅10） | ENX（铜镍45） | 红 | 棕 |
JX | J | 铁-铜镍 | JPX（铁） | JNX（铜镍45） | 红 | 紫 |
TX | T | 铜-铜镍 | TPX（铜） | TNX（铜镍45） | 红 | 白 |
WC3/25 | WRa3-WRa25 | 钨铼-钨铼25 | WPC3/25 | WNC3/25 | 红 | 黄 |
WC5/26 | WRa5-WRa26 | 钨铼5-钨铼26 | WPC5/26 | WNC5/26 | 红 | 橙 |
使用分类及护层颜色
使用分类 | 精度等级及标志 | 护层着色 | |||
普通级 | 精密级 | 普通级 | 精密级 | ||
一般用 | G | B | A | 黑色 | 灰色 |
耐热用 | H | B | A | 黑色 | ****** |
主要技术指标：
补偿导线型号按产品的品种划分为SC、KC、KX、EX、JX、TX、NC
其中：a）型号*个字母与热电偶的分度号相对应；
b）字母“X”表示延伸型补偿导线（型别）；
c）字母“C”表示补偿型补偿导线（型别）。
注：SC型补偿导线可配用R型分度号热电偶
