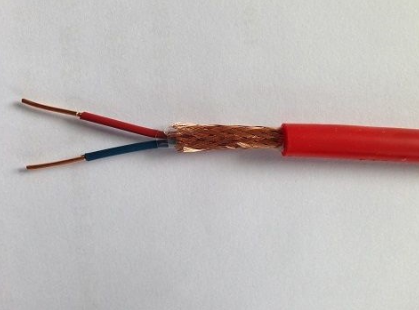

高温补偿导线KX-HA-FGP-1*2*0.5
一：高温补偿导线KX-HA-FGP-1*2*0.5特点及用途

高温补偿导线KX-HA-FGP-1*2*0.5具有优良的防潮、耐磨及阻燃特性；耐高温氟塑料绝缘和护套补偿导线或电缆采用连续挤出工艺，更有耐高温、耐寒、耐酸碱油水、不延燃、抗老化等优越性，产品质量高于国标GB/T4989-94(等效采用IEC584-3)的规定。

　　本质安全防爆测温系统用补偿导线或电缆采用低电容、低电感材料结构，具有防爆安全性能，适用于有爆炸危险的环境下作防爆热电偶冷短与防爆测温仪表连接，形成本安热电偶测温系统。

二：高温补偿导线KX-HA-FGP-1*2*0.5产品执行标准

高温补偿导线KX-HA-FGP-1*2*0.5：执行GB/T4989-94(等效采用IEC584-3标准)

三：高温补偿导线KX-HA-FGP-1*2*0.5使用特性

氟塑料高温补偿导线KX-HA-FF KX-HA-FGP KX-HA-FFRK型热电偶补偿导线

1． 导体Z高工作温度：耐热级：聚全氟乙丙烯(F46)200℃

可溶性聚四氟乙烯260℃

硅橡胶180℃

普通级：聚氯乙烯70℃和105℃，交联聚乙烯90℃

低烟无卤阻燃聚烯烃70℃，交联型90℃和125℃

2． 低环境温度：聚氯乙烯护套：固定敷设-40℃，非固定敷设-15℃

氟塑料绝缘和护套：固定敷设-60℃，非固定敷设-20℃

3． 电缆允许弯曲半径： 非铠装电缆Z小为外径的6倍

铜带屏蔽或钢带铠装点缆Z小为电缆外径的12倍

氟塑料绝缘和护套Z小为电缆外径的10倍

四：氟塑料高温补偿导线基本型号及名称

1：热电偶用补偿导线

KX-GA-VV  聚氯乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿导线

KX-GA-VVR  聚氯乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿软导线

KX-GA-VVP  聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿导线

KX-GA-VVRP  聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线

KX-HA-FF   氟塑料绝缘和护套精密级K分度号热电偶补偿导线

KX-HA-FFR  氟塑料绝缘和护套精密级K分度号热电偶补偿软导线

KX-HA-FFP  氟塑料绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿导线

KX-HA-FFRP  氟塑料绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线

KX-HA-FG  氟塑料绝缘硅橡胶护套精密级K分度号热电偶补偿导线

KX-HA-FGR  氟塑料绝缘硅橡胶护套精密级K分度号热电偶补偿软导线

KX-HA-FGP  氟塑料绝缘硅橡胶护套铜丝编织屏蔽精密级K分度号热电偶补偿导线

KX-HA-FGRP  氟塑料绝缘硅橡胶护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线

KX-HA-FV  氟塑料绝缘聚氯乙烯护套精密级K分度号热电偶补偿导线

KX-HA-FVR  氟塑料绝缘聚氯乙烯护套精密级K分度号热电偶补偿软导线

KX-HA-FVP  氟塑料绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿导线

KX-HA-FVRP  氟塑料绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线

KX-GA-YJV  交联聚乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿导线

KX-GA-YJVR  交联聚乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿软导线

KX-GA-YJVP  交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿导线

KX-GA-YJVRP  低烟无卤绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线

KX-GA-YDYD  低烟无卤绝缘和护套精密级K分度号热电偶补偿导线

KX-GA- YDYDR 低烟无卤绝缘和护套精密级K分度号热电偶补偿软导线

KX-GA- YDYDP  低烟无卤绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿导线

KX-GA- YDYDRP 低烟无卤绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线

注：上述型号仅列出KX，其他如SC、KC、EX、BC、TX、JX只需改变型号*项即可，

阻燃型补偿导线型号前加ZR，ZR192为进口PFA材料，

屏蔽可采用镀锡铜丝屏蔽。
