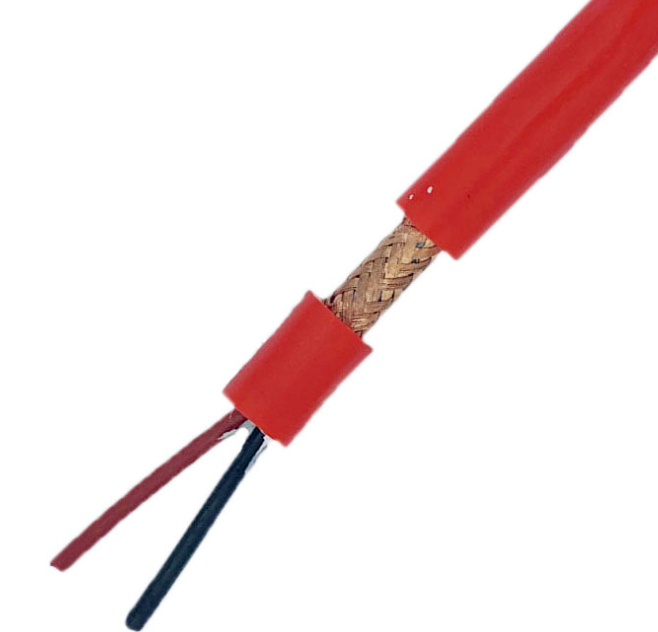

高温补偿导线KC-HA-GGP-1*2*1.0
- 电 话：18855017299,13637026879
- 邮 箱：823213582@qq.com
产品描述
执行标准：高温补偿导线KC-HA-GGP-1*2*1.0执行GB/T4989~94标准（等效采用IEC584—3:1989标准）。
高温补偿导线KC-HA-GGP-1*2*1.0产品特点及用途
分度号为S、K、E、T、J、N型热电偶用补偿导线、电缆的作用是用来延伸热电偶的冷端，与测温仪连接构成测温系统，以提高测温精度。产品选用优质聚全氟乙丙烯、硅橡胶绝缘，并采用挤出设备新工艺流水生产线，本类产品按绝缘和护套的特性，具有耐火、耐高、低温、耐腐蚀、耐老化、耐电晕电弧等特性和使用寿命长之特点。
工作温度：
普通级：Z高135℃~-20℃
耐热级：Z高275℃~-60℃
耐火级：Z高550℃~-60℃
安装敷设时允许小弯曲半径：
1、硅橡胶绝缘和护套
平行式：不小于补偿导线厚度的4倍
对绞式：不小于补偿导线外径的4倍
1、 氟塑料绝缘和硅橡胶护套：
平行式：不小于补偿导线厚度的10倍
对绞式：不小于补偿导线外径的10倍
3、无铠装层的补偿电缆不小于电缆外径的6倍，有铠装层的补偿电缆不小于电缆外径的12倍交货长度
电缆的交货长度应不小于100米，允许长度不小于20米的短段电缆交货，其数量不超过交货长度的10%，也可根据双方协议以任何长度的电缆交货。
基本型号及名称
型号 | 产品名称 |
KC—HA—GGP | 硅橡胶绝缘和护套温度用精密级K 分度号用补偿型铜丝总屏蔽电缆 |
KC—HA—GPGPP | 硅橡胶绝缘和护套温度用精密级K 分度号用补偿型铜丝分、总屏蔽电缆 |
KC—HA—GGP1 | 硅橡胶绝缘和护套温度用精密级K 分度号用补偿型镀锡铜丝总屏蔽电缆 |
KC—HA—GP1GP1 | 硅橡胶绝缘和护套温度用精密级K 分度号用补偿型镀锡铜丝分、总屏蔽电缆 |
KC—HA—GGP3 | 硅橡胶绝缘和护套温度用精密级K 分度号用补偿型铝/塑复合膜总屏蔽电缆 |
KC—HA—GP1GP3 | 硅橡胶绝缘和护套温度用精密级K 分度号用补偿型镀锡铜丝分铝塑复合膜总屏蔽电缆 |
KC—HA—F46GP | F46绝缘硅橡胶护套温度用精密级K分度号用补偿型补偿屏蔽电缆 |
KC—HA—F46PGP | F46绝缘硅橡胶护套温度用精密级K分度号用补偿型铜丝分、总屏蔽电缆 |
KC—HA—F46GP1 | F46绝缘硅橡胶护套温度用精密级K分度号用补偿型镀锡铜丝总屏蔽电缆 |
KC—HA—F46P1GP1 | F46绝缘硅橡胶护套温度用精密级K分度号用补偿型镀锡铜丝分、总屏蔽电缆 |
KC—HA—F46GP3 | F46绝缘和硅橡胶护套温度用精密级K 分度号用补偿型铝/塑复合膜总屏蔽电缆 |
KC—HA—F46P1GP3 | F46绝缘和硅橡胶护套温度用精密级K 分度号用补偿型镀锡铜丝分铝/塑复合膜总屏蔽电缆 |
IA—KX—HA—YF46GP2 | F46绝缘和硅橡胶护套对绞式铜带总屏蔽本安用耐热精密级K分度号用延长型补偿电缆 |
注：其它型号补偿电缆EX、GC、BC、NC、TX、JX、只需改写型号的项，如：EX—HA—F46GP、
IA—SC—GB—YGGP2等。
代号及含义
项目 | 代号 | 代号含义 | 项目 | 代号 | 代号含义 |
型号 | SC | 配用S分度号热电偶延长型补偿导线 | 耐热等级 | 70 | Z高使用温度70℃ |
RC | 配用R分度号热电偶延长型补偿导线 | 105 | Z高使用温度105℃ | ||
KCA | 配用K分度号热电偶延长型补偿导线 | 200 | Z高使用温度200℃ | ||
KCB | 275 | Z高使用温度275℃ | |||
KX | 配用K分度号热电偶延长型补偿导线 | 绝缘材料 | G | 硅橡胶 | |
NC | 配用N分度号热电偶延长型补偿导线 | F46 | 聚全氟乙丙烯FEP | ||
NX | 配用N分度号热电偶延长型补偿导线 | 护套材料 | G | 硅橡胶 | |
JX | 配用J分度号热电偶延长型补偿导线 | 屏蔽材料 | / | 无屏蔽可省略 | |
TX | 配用T分度号热电偶延长型补偿导线 | P | 铜丝编织 | ||
EX | 配用K分度号热电偶延长型补偿导线 | P1 | 镀锡铜丝编织 | ||
ZR | 阻燃电缆 | P2 | 铜带/铜塑复合带 | ||
Ia | 本安电缆 | P3 | 铝/塑复合带 | ||
规格 | 2×导体截面(mm2) | 导体种类 | A | 单股导体 | |
结构形式 | / Y | 平行式(不表示) 对绞式 | B | 多股绞合导体 |
补偿导线使用分类及等级标志
使用分类 | 精度等级及标志 | 护套颜色 | |||
普通级 | 精密级 | 普通级 | 精密级 | ||
一般用 | G | B(或省略) | A(或S) | 黑色 | 灰色 |
耐热用 | H | B(或省略) | A(或S) | 黑色 | 黄色 |
延长型与补偿型电缆特性比较
类型 | 特性 | 优点 | 缺点 |
延长型 （KX、EX、JX、TX） | 合金丝线芯的名义化学成分与热电动热值与配用热电偶偶丝相同 | 1、 在宽的温度范围内保证高精度。 2、 选择适当的绝缘材料，可扩大温度范围。 | 材料价格较贵 |
补偿型 （BC、RC、SC、KC） | 合金丝线芯的名义化学成分与配用热电偶偶丝不同，单其热电动热在0~100℃或0~200℃时与配用热电动势值相同 | 1、 价格便宜。 2、 在较窄的使用温度适当选择材料，能得到与延长型同等程度的高精度 | 较宽的温度范围内不能保证较少的误差。 |
主要技术指标：型号、合金材料和绝缘颜色
序号 | 补偿导线合金丝名称 | 补偿导线型号 | 配电热电偶 | 热电偶分度号 | 绝缘层颜色 | ||
正级 | 负级 | 正级 | 负级 | ||||
1 | 铜 | 铜镍0.6 | SC或PC | 铂铑10—铂热电偶 铂铑13—铂热电偶 | S或R | 红 | 绿 |
2 | 铁 | 铜镍22 | KCA | 镍铬—镍硅热电偶 | K | 红 | 蓝 |
3 | 铜 | 铜镍40 | KCB | 红 | 蓝 | ||
4 | 镍铬10 | 镍硅13 | KX | 红 | 黑 | ||
5 | 铁 | 铜镍18 | NC | 镍铬硅—镍硅热电偶 | N | 红 | 灰 |
6 | 镍铬14硅 | 镍硅 | NX | 红 | 灰 | ||
7 | 镍铬10 | 铜镍45 | EX | 镍铬—镍硅热电偶 | E | 红 | 棕 |
8 | 铁 | 铜镍45 | JX | 铁—铜镍热电偶 | J | 红 | 紫 |
9 | 铜 | 铜镍45 | TX | 铁—铜镍 | T | 红 | 白 |
