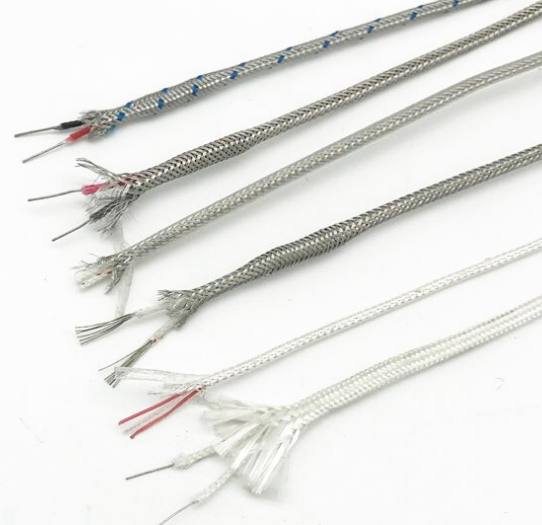

补偿导线KX-H-FPV-2*2.5
- 电 话：18855017299,13637026879
- 邮 箱：823213582@qq.com
产品描述
补偿导线KX-H-FPV-2*2.5是在一定温度范围内（包括常温）具有与所匹配的热电偶的热电动势值相同的一对或多对带有绝缘层的导线或电缆，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差，补偿导线与补偿电缆分为延长型和补偿型两种。
执行标准： 补偿导线KX-H-FPV-2*2.5执行GB/T4989-94 JB/T7495-94
耐高温补偿导线KX-H-FPV-2*2.5使用特性：
1、工作温度：
耐热用：Z高200℃和260℃两种
一般用：Z高70℃和105℃两种
2、Z低环境温度：
氟塑料绝缘和护套线缆：固定敷设-60℃，非固定敷设-20℃
聚氯乙烯绝缘和护套线缆：固定敷设-40℃，非固定敷设-15℃
3、允许弯曲半径：
聚氯乙烯绝缘和护套非铠装线缆不小于电缆外径的6倍
氟塑料绝缘和护套非铠装线缆不小于电缆外径的10倍
铠装线缆不小于电缆外径的12倍
屏蔽补偿导线所配用热电偶 ：
名称 | 型号 | 配用热电偶 | 分度号 |
铜-铜镍0.6补偿导线 | SC或RC | 铂铑10-铂热电偶 铂铑13-铂热电偶 | S或R |
铁-铜镍22补偿导线 铜-铜镍40补偿导线 镍铬10-镍硅3延长型导线 | KCA KCB KX | 镍铬-镍硅热电偶 | K |
铁-铜镍18补偿型导线 镍铬14-镍铬硅延长型导线 | NC NX | 镍铬硅-镍硅热电偶 | N |
镍铬10-铜镍45延长型导线 | EX | 镍铬-铜镍热电偶 | E |
铁-铜镍45延长型导线 | JX | 铁-铜镍热电偶 | J |
铜-铜镍45延长型导线 | TX | 铜-铜镍热电偶 | T |
产品型号名称（以KX为例，其它类似）：
补偿导线：
型号 | 名称 | |
KX-G-VV | 聚氯乙烯绝缘和护套一般用普通级K分度热电偶用补偿导线 | |
KX-G-VPV | 聚氯乙烯绝缘和护套铜丝编织屏蔽一般用普通级K分度热电偶用屏蔽补偿导线 | |
KX-H-FF | 氟塑料绝缘和护套普通级K分度热电偶用高温补偿导线 | |
KX-H-F4B | 聚四氟绝缘，玻璃丝编织护套普通级K分度热电偶用高温补偿导线 | |
KX-H-FPV105 | 氟塑料绝缘铜丝编织屏蔽耐热105℃聚氯乙烯护套普通级K分度热电偶用高温补偿导线 | |
补偿导线、补偿电缆合金导体和绝缘层颜色 ：
型号 | 线芯正负极 | 线芯正负颜色 | 配用热电偶分度号 | ||
正极 | 负级 | 正极 | 负级 | ||
SC或RC | 铜 | 铜镍 | 红 | 绿 | S（铂铑10-铂） R（铂铑13-铂） |
KCA | 铁 | 铜镍 | 红 | 蓝 | K（镍铬-镍硅） |
KCB | 铜 | 铜镍 | 红 | 蓝 | |
KX | 镍铬 | 镍硅 | 红 | 黑 | |
EX | 镍铬10 | 铜镍 | 红 | 棕 | E（镍铬-铜镍） |
JX | 铁 | 铜镍 | 红 | 紫 | J（铁-铜镍） |
TX | 铜 | 铜镍 | 红 | 白 | T（铜-铜镍） |
NC | 铁 | 铜镍 | 红 | 灰 | N（镍铬硅-镍硅） |
NX | 镍铬14硅 | 镍硅 | 红 | 灰 | |
补偿导线、补偿电缆使用分类、等级标志及护套颜色：
使用 | 标志 | 允差等级 | 备注 | 护套颜色 | |||
普通级 | 精密级 | 普通级 | 精密级 | 本安型 | |||
一般用 | G | 无 | S | 旧标准中普通级用B表示 精密级用A表示 | 黑色 | 灰色 | 蓝色 |
耐热用 | H | 黑色 | ****** | 蓝色 | |||
