产品描述

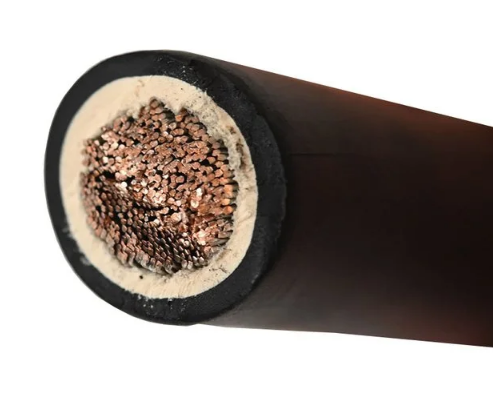

机车电缆WDZ-DCYJR-125-1*240
一、适用范围
机车电缆WDZ-DCYJR-125-1*240采用低烟无卤阻燃交联聚烯烃绝缘，产品主要适用于交流额定电压3kV及以下的铁路机车车辆的电能传输，具有优异的耐寒、耐油、耐紫外线和低烟无卤以及高阻燃等特性。
三、机车电缆WDZ-DCYJR-125-1*240使用特性
1、额定电压U0/U为500V、750V、1kV、1.5kV和3kV。直流额定电压为交流额定电压的1.5倍。
2、电缆长期允许工作温度为：WDZ-DCYJR-125，WDZ-DCYJR/B-125产品为125℃；WDZ-DCYJR/B-150产品为150℃。
3、电缆***低使用环境温度： WDZ-DCYJR-125产品应不低于-40℃；WDZ-DCYJR/B-125、WDZ-DCYJR/B-150产品应不低于-60℃。
4、电缆敷设的允许弯曲半径：
电缆外径（D）为20mm及以下时应不小于3D。
电缆外径（D）为20mm以上时应不小于5D。
5、WDZ-DCYJR-125 型电缆可在油料污染的环境使用；WDZ-DCYJR/B-125、WDZ-DCYJR/B-150 型电缆允许在有各类油脂污染和非高浓度酸碱污染的恶劣环境使用。
四、电缆的型号及规格
1、电缆的型号见表1
表1 电缆型号及名称
序号 | 型号 | 额定电压 | 名称 |
1 | WDZ-DCYJR-125 | 500V、750V、1kV、1.5kV、3kV | 铜芯耐热125℃交联聚烯烃绝缘无卤低烟阻燃机车车辆用电缆 |
2 | WDZ-DCYJR/B-125 | 750V | 铜芯耐热125℃高强度薄壁交联聚烯烃绝缘无卤低烟阻燃机车车辆用电缆 |
3 | WDZ-DCYJR/B-150 | 750V | 铜芯耐热150℃高强度薄壁交联聚烯烃绝缘无卤低烟阻燃机车车辆用电缆 |
2、电缆规格见表2
表2 电缆的规格
序号 | 型号 | 额定电压 | 规 格mm2 |
1 | WDZ-DCYJR-125 | 500V | 1，1.5，2.5，4 |
2 | WDZ-DCYJR-125 | 750V，1.5kV，3kV | 0.75，1，1.5，2.5，4，6，10，16，25，35，50，70，95，120，150，185，240，300 |
3 | WDZ-DCYJR/B-125 | 750V | 0.5，0.75，1，1.2，1.5，2.0，2.5，4，6 |
五、代号名称和含义见表3
表3 代号的名称及含义
项目 | 代号 | 说明 |
系列代号 | DC | 机车车辆用电缆（电线） |
产品特性 | WDZ | 无卤低烟阻燃 |
绝缘材料 | YJ | 交联聚烯烃 |
绝缘特性 | B | 高强度薄壁绝缘 |
耐热特性 | 125 | 耐热125℃ |
150 | 耐热150℃ |
六、主要技术特点
1、成品电缆导体直流电阻符合GB/T 3956-1983的有关规定。
2、 20℃时绝缘电阻：额定电压3kV级WDZ-DCYJ-125、WDZ-DCYJ/B-125、WDZ-DCYJ/B-150型电缆应不小于1010Ω.km。
3、成品电缆经受如下表4交流电压试验不击穿：
表4 交流电压试验
额定电压 | 500V | 750V，1kV | 1.5kV | 3kV |
交流电压试验 | 2 kV/15min | 3.5kV/15min | 6kV/15min | 12kV/15min |
