电力电缆VV22-3*185+1*95
- 电 话：18855017299,13637026879
- 邮 箱：823213582@qq.com
产品描述

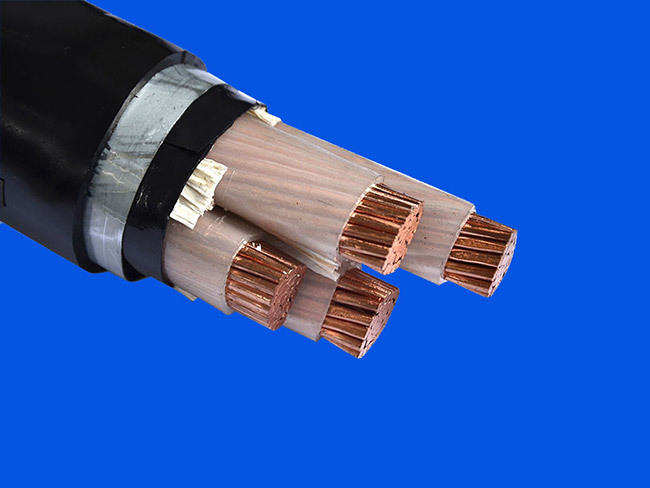

电力电缆VV22-3*185+1*95
一、产品标准:电力电缆VV22-3*185+1*95按 GB/T12706-2008 、GB/T12666-2008
二、适用范围电力电缆VV22-3*185+1*95适用于工频额定电压 0.6/1 kV 及以下配电网或工业装置中固定敷设之用。
三、使用特性
1 、工频额定电压 Uo/U 为 0.6/1 kV
2 、电缆导体的允许长期工作较高温度为 70 ℃
3 、短路时（较长持续时间不超过 5s ）电缆导体的允许较高温度：
导体截面 ≤ 300mm 2 ： 160 ℃
导体截面 ＞ 300 mm 2 ： 140 ℃
4 、电缆敷设时环境温度应不低于 0 ℃
5 、电缆的阻燃性能符合 GB12666.5-90 标准 A 级或 C 级要求
6 、电缆弯曲半径不小于电缆外径 10 倍
四、产品 型号及名称
型号 | 名称 |
VV | 铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆 |
VV 22 | 铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 |
VV 23 | 铜芯聚氯乙烯绝缘钢带铠装聚乙烯护套电力电缆 |
五、生产范围
型号 | 芯数 | 生产范围 ( 标称截面 ) (mm 2 ) | ||
铜芯 | ||||
ZA-VV ZC-VV ZR-DW-VY | 1 | 2.5-630 | ||
VV 22 VV 23 | 10-800 | |||
VV | 2 | 1.5-185 | ||
VV 22 VV 23 | 4-185 | |||
VV | 3 | 1.5-300 | ||
VV 22 VV 23 | 4-300 | |||
型号 | 芯数 | 生产范围 ( 标称截面 ) (mm 2 ) | ||
铜芯 | ||||
VV VV 22 VV 23 | 4 | 4-300 | ||
VV VV 22 VV 23 | 5 | 4-500 | ||
ZC-VV VV 22 VV 23 | 3+1 | 4-300 | ||
VV VV 22 VV 23 | 4+1 3+2 | 4-500 | ||
六、电缆敷设运行条件
在空气中敷设
1 、单芯电缆平行敷设时中心距离 :185mm 2 及以下为电缆直径的 2 倍； 240 mm 2 及以上为 90 mm
2 、周围环境空气温度 :40℃
3 、导体的长期较高工作湿度 :70℃
直埋敷设
1 、单芯电缆不接触敷设时 , 电缆中心距离为电缆直径的 2 倍
2 、土壤温度 : 25℃
3 、导体的长期较高工作温度 : 70℃
4 、土壤热阻系数 : 1.0℃.m/w
5 、直埋深度 :0.7m
