产品描述

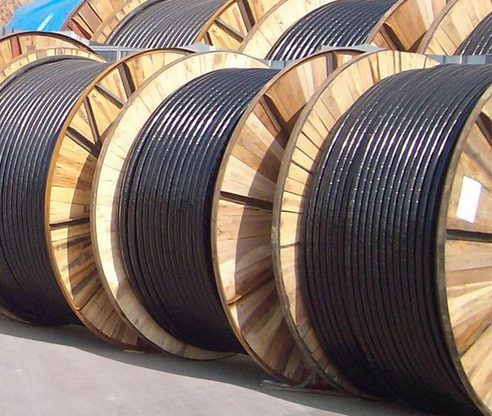

电力电缆YJV－T-1*185
产品说明
一、产品特点及用途
电力电缆YJV－T-1*185适用于额定电压0.6/1KV及以下的电力电线路中作输送电能用。有以下特点：
1、 具有较低且均匀的正(逆)序和零序阻抗，有利于改善供电品质；
2、 同心层导体比普通四芯电缆的第四芯在零序工作状态下的电抗值低得多，有利于短路自动保护装置得灵敏动作，从而保证电缆相关设备的可靠运行；
3、 具有较强的抗电磁干扰性能和抗雷击性能；
4、 五芯同心导体电力电缆适用于三相五线制的配电系统。
二、产品执行标准：企业标准.
三、使用特性
1、 导体头等长期允许工作温度：聚氯乙烯绝缘为70℃交联聚乙烯绝缘为90℃；
2、 电缆短路时(***长持续时间不超过5S)，导体的头等温度不超过：聚氯乙烯绝缘为160,交联聚乙烯绝缘为250℃；
3、 敷设时环境应不低于0℃；
4、 电缆允许弯曲半径为：单芯电缆不小于电缆外径的20倍，多芯电缆不小于电缆外径的15倍。
四、基本型号及名称
型号 | 名称 | |
铜芯 | 铝芯 | |
VV－T | VLV－T | 聚氯乙烯(交联聚乙烯)绝缘聚氯乙烯护套同心导体电力电缆 |
YJV－T | YJLV－T | |
VV22－T | YLV22－T | 聚氯乙烯(交联聚乙烯)绝缘钢带铠装聚氯乙烯护套同心导体电力电缆 |
YJV22－T | YJLV22－T | |
VV32－T | YLV32－T | 聚氯乙烯(交联聚乙烯)绝缘细钢丝铠装聚氯乙烯护套同心导体电力电缆 |
YJV32-T | YJLV32－T | |
VV42－T | VLV42－T | 聚氯乙烯(交联聚乙烯)绝缘粗钢丝铠装聚氯乙烯护套同心导体电力电缆 |
YJV42－T | YJLV42－T | |
ZR－VV－T | ZR－VLV－T | 阻燃型聚氯乙烯(交联聚乙烯)绝缘聚氯乙烯护套同心导体电力电缆 |
ZR－YJV－T | ZR－YJLV－T | |
ZR－VV22－T | ZR－VLV22－T | 阻燃型聚氯乙烯(交联聚乙烯)绝缘钢带铠装聚氯乙烯护套同心导体电力电缆 |
ZR－YJV22－T | ZR－YJLV22－T | |
ZR－VV32－T | ZR－VLV32－T | 阻燃型聚氯乙烯(交联聚乙烯)绝缘细钢丝铠装聚氯乙烯护套同心导体电力电缆 |
ZR－YJV32－T | ZR－YJLV32－T | |
ZR－VV42－T | ZR－VLV42－T | 阻燃型聚氯乙烯(交联聚乙烯)绝缘粗钢丝铠装聚氯乙烯护套同心导体电力电缆 |
ZR－YJV42－T | ZR－YJLV42－T | |
NH－VV－T | — | 聚氯乙烯(交联聚乙烯)绝缘聚氯乙烯护套耐火同心导体电力电缆 |
NH－YJV－T | ||
NH－VV22－T | — | 聚氯乙烯(交联聚乙烯)绝缘钢带铠装聚氯乙烯护套耐火同心导体电力电缆 |
NH－YJV22－T | ||
NH－VV32－T | — | 聚氯乙烯(交联聚乙烯)绝缘细钢丝铠装聚氯乙烯护套耐火同心导体电力电缆 |
NH－YJV32－T | ||
NH－VV42－T | — | 聚氯乙烯(交联聚乙烯)绝缘粗钢丝铠装聚氯乙烯护套耐火同心导体电力电缆 |
NH－YJV42－T | ||
型号 | 芯数 | 标称截面 | |||
铜芯 | 铝芯 | ||||
VV－T | YJV－T | VLV－T | YJLV－T | 3+1(T) 4+1(T) | 4～300 |
NHVV－T | NH－YJV－T | － | － | ||
ZR－VV－T | ZR－YJV－T | ZR－VLV－T | ZR－YJLV－T | ||
VV22－T | YJV22－T | VLV22－T | YJLV22－T | ||
NH－VV22－T | NH－YJV22－T | － | － | ||
ZR－VV22－T | ZR－YJV22－T | ZR－VLV32－T | ZR－YJLV22－T | ||
VV32－T | YJV32－T | VLV32－T | YJLV32－T | ||
NH－VV32－T | NH－YJV32－T | － | － | ||
ZR－VV32－T | ZR－YJV32－T | ZR－VLV32－T | ZR－YJLV32－T | ||
VV42－T | YJV42－T | VLV42－T | YJLV42－T | ||
NH－VV42－T | NH－YJV42－T | － | － | ||
ZR－VV42－T | ZR－YJV43－T | ZR－VLV42－T | ZR－YJLV42－T | ||
五、主要技术指标
1、20℃时导体直流电阻符合GB/T3956标准规定；
2、绝缘电阻见下表
序号 | 性能 | 聚氯乙烯绝缘 | 交联聚乙烯绝缘 |
1 | 体积电阻率20℃时 正常运行时 | 1013 1010 | 1013 |
2 | 绝缘电阻常数20℃时 在电缆工作温度时 | 36.7 0.037 | 3.67 |
3、交流电压试验
成品电缆经受50Hz、5min、3500V的试验不击穿。对于单芯电缆，则进行浸水耐压试验。
4、20℃时导体直流电阻及阻抗值见下表
标称截面 | 20℃时导体头家直流电阻Ω/KM | 每相电阻抗Ω/KM | ||
mm2 | 铜芯 | 铝芯 | 正(逆) | 零序 |
4 | 4.61 | 7.41 | 0.0989 | 0.1479 |
6 | 3.08 | 4.61 | 0.0937 | 0.01380 |
10 | 1.83 | 3.08 | 0.0843 | 0.01320 |
16 | 1.15 | 1.91 | 0.0799 | 0.1236 |
25 | 0.727 | 1.20 | 0.0791 | 0.1194 |
35 | 0.524 | 0. 868 | 0.0758 | 0.1176 |
50 | 0.387 | 0.641 | 0.0755 | 0.1146 |
70 | 0.268 | 0.443 | 0.0733 | 0.1125 |
95 | 0.193 | 0.320 | 0.073 | 0.1098 |
120 | 0.153 | 0.253 | 0.0716 | 0.1081 |
150 | 0.124 | 0.206 | 0.0714 | 0.1041 |
185 | 0.0991 | 0.164 | 0.0713 | 0.1002 |
240 | 0.0754 | 0.125 | 0.0711 | 0.0951 |
300 | 0.0601 | 0.100 | 0.0708 | 0.0888 |
注：铜导体电缆不论截面为等截面或不等截面电抗值为同一值。
