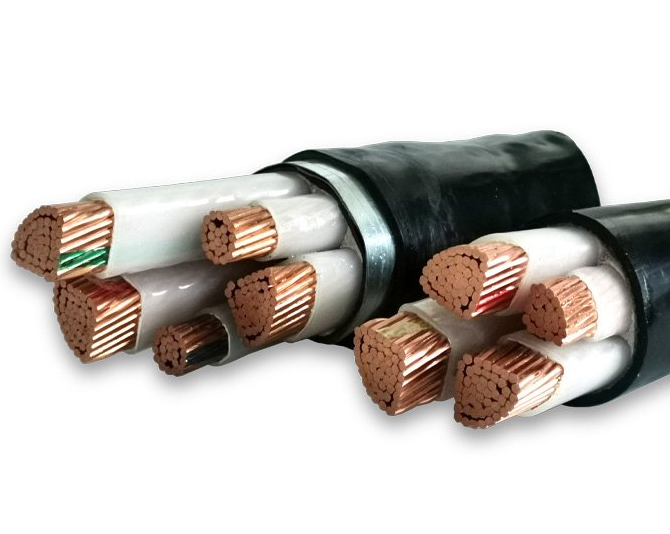

电力电缆FF46-4*50
- 电 话：18855017299,13637026879
- 邮 箱：823213582@qq.com
产品描述
一、产品特点及用途
电力电缆FF46-4*50适用于交流额定电压0.6/1kV及以下作固定敷设用输配线路、动力传输或电机引接线，具有耐高温、耐腐蚀、耐油、耐酸碱及腐蚀性气体、防水等特性，高温环境电气性能稳定，载流量大，抗老化性能优越，使用寿命长，广泛用于冶金、电力、石化、大型建筑、汽车制造等行业。
二、产品执行标准:电力电缆FF46-4*50执行:GB/T12706-2018.阻燃耐火特性试验执行GB/T12666-2008标准
三、电力电缆FF46-4*50使用特性
1、交流额定电压：U0/U 0.6/1kV；
2、***高工作温度：聚全氟乙丙烯(F46)绝缘不超过200℃，可溶性聚四氟乙烯(PFA)绝缘不超过260℃；
3、***低环境温度：氟塑料绝缘或硅橡胶护套固定敷设-60℃，非固定敷设-15℃；
4、电缆安装敷设温度应不低于0℃(氟塑料、硅橡胶和丁腈护套电缆不低于-25℃)。
5、电缆允许弯曲半径：单芯电缆***小为电缆外径的10倍,多芯电缆***小为电缆外径的15倍。
四、基本型号及名称
型号 | 产品名称 | 正常使用温度℃ |
FF46 | 氟塑料绝缘和护套电力电缆 | -60-200 |
FF46-22 | 氟塑料绝缘和护套钢带铠装电力电缆 | -60-200 |
FF46P | 氟塑料绝缘和护套铜编织屏蔽电力电缆 | -60-200 |
ZR-F46(FV) | 氟塑料绝缘阻燃聚氯乙烯护套电力电缆 | -40-105 |
ZR-F46-22(FV22) | 氟塑料绝缘钢带铠装阻燃聚氯乙烯护套电力电缆 | -40-105 |
ZR192-FF46 | PFA绝缘和护套电力电缆(进口原料) | -60-260 |
ZR192-FF46P | PFA绝缘和护套铜编织屏蔽电力电缆(进口原料) | -60-260 |
ZR192-FF46-22 | PFA绝缘和护套钢带铠装电力电缆(进口原料) | -60-260 |
YGC-F46(FG) | 氟塑料绝缘硅橡胶护套电力电缆 | -60-180 |
YGC-F46-22(FG22) | 氟塑料绝缘钢带铠装硅橡胶护套电力电缆 | -60-180 |
YVF-F46 | 氟塑料绝缘阻燃丁腈聚氯乙烯护套电力电缆 | -60-105 |
YVF-F46-22 | 氟塑料绝缘钢带铠装阻燃丁腈聚氯乙烯护套电力电缆 | -60-105 |
注：软结构电缆在原型号中加R，导体线芯中铜丝可以采用镀锡，型号前加ZR192采用进口PFA材料，耐温260℃
五、代号名称和含义
代号 | 代号含义 |
系列代号 | 略 |
F(F46) | 聚全氟乙丙烯(F46) |
YVF | 丁腈胶 |
G | 硅橡胶 |
192 | 进口PFA绝缘和护套 |
ZR(V) | 阻燃聚氯乙烯(分阻燃70℃、90℃、105℃三种) |
22 | 钢带铠装 |
32 | 细钢丝铠装 |
P | 铜编织屏蔽 |
R | 多股绞合导体 |
六、主要技术指标
1、成品电缆导体直流电阻(符合GB/T3956规定)参照附录A表1。
2、20℃时绝缘电阻不小于500MΩ·km。
3、成品电缆经受交流50Hz 3.5kV/5min电压试验不击穿。
