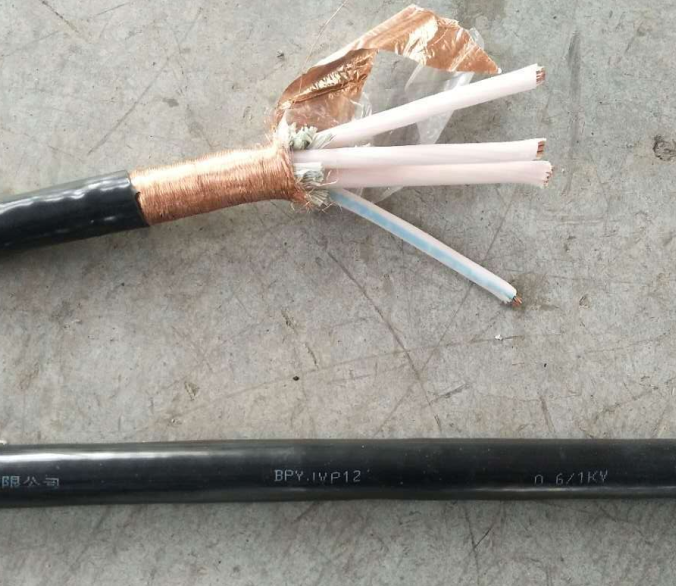

变频电缆BPYJVP2-3*10+3*1.5
- 电 话：18855017299,13637026879
- 邮 箱：823213582@qq.com
产品描述
一：产品特点及用途: 变频电缆BPYJVP2-3*10+3*1.5适用于交流额定电压0.6/1KV及以下变频控制系统作供电电缆或电气连接，产品具有较强的耐电压冲击性，能经受变频时的脉冲电压，电缆具有良好的屏蔽性，并有效消除电磁干扰，降低变频电机噪音，保证系统稳定运行。广泛用于冶金、电力、石化等行业。
二：变频电缆BPYJVP2-3*10+3*1.5产品执行标准：企业标准.阻燃耐火特性试验执行GB12666-90标准
三：变频电缆BPYJVP2-3*10+3*1.5使用特性
1． 交流额定电压：U0/U 0.6/1KV
Z高工作温度：硅橡胶绝缘180℃
氟46绝缘200℃和260℃两种
聚氯乙烯绝缘70℃
交联聚乙烯90℃
Z低环境温度：敷设电缆时的环境温度应不低于-40℃；聚氯乙烯护套电缆不低于0℃。
2． 电缆安装敷设温度应不低于-25℃。
3． 电缆允许弯曲半径：电缆Z小为电缆外径的10倍
四：基本型号及名称
表1
型号 | 名称 |
BPGG | 硅橡胶绝缘和护套铜丝编织屏蔽耐高温变频电力电缆。 |
BPGGP2 | 硅橡胶绝缘和护套铜带绕包屏蔽耐高温变频电力电缆。 |
BPGGPP2 | 硅橡胶绝缘和护套铜丝编织铜带绕包屏蔽耐高温变频电力电缆。 |
BPGGP3 | 硅橡胶绝缘和护套铝聚酯复合膜绕包屏蔽耐高温变频电力电缆。 |
BPGVFP | 硅橡胶绝缘丁青护套铜丝编织屏蔽耐高温变频电力电缆。 |
BPGVFP2 | 硅橡胶绝缘丁青护套铜带绕包屏蔽耐高温变频电力电缆。 |
BPGVFPP2 | 硅橡胶绝缘丁青护套铜丝编织铜带绕包屏蔽耐高温变频电力电缆。 |
BPGVFP3 | 硅橡胶绝缘丁青护套铝聚酯复合膜绕包屏蔽耐高温变频电力电缆。 |
BPFFP | 氟46绝缘和护套铜丝编织屏蔽耐高温变频电力电缆。 |
BPFFP2 | 氟46绝缘和护套铜带绕包屏蔽耐高温变频电力电缆。 |
BPFFPP2 | 氟46绝缘和护套铜丝编织铜带绕包屏蔽耐高温变频电力电缆 |
BPFFP3 | 氟46绝缘和护套铝聚酯复合膜绕包屏蔽耐高温变频电力电缆。 |
BPVVP | 聚氯乙烯绝缘和护套铜丝编织屏蔽变频电力电缆。 |
BPVVP2 | 聚氯乙烯绝缘和护套铜带绕包屏蔽变频电力电缆。 |
BPVVPP2 | 聚氯乙烯绝缘和护套铜丝编织铜带绕包屏蔽变频电力电缆。 |
BPVVP3 | 聚氯乙烯绝缘和护套铝聚酯复合膜绕包屏蔽变频电力电缆。 |
BPYJVP | 交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽变频电力电缆。 |
BPYJVP2 | 交联聚乙烯绝缘聚氯乙烯护套铜带绕包屏蔽变频电力电缆。 |
BPYJVPP2 | 交联聚乙烯绝缘聚氯乙烯护套铜丝编织铜带绕包屏蔽变频电力电缆。 |
BPYJVP3 | 交联聚乙烯绝缘聚氯乙烯护套铝聚酯复合膜绕包屏蔽变频电力电缆。 |
备注：导体线芯中铜丝可以采用镀锡，阻燃型电缆型号前加ZR，软结构电缆加R。
五：代号名称和含义
表2
代号 | 代号含义 |
BP | 变频电力电缆 |
铜导体 | 省略 |
G | 硅橡胶绝缘或护套 |
F | F46绝缘或护套 |
V | 聚氯乙烯绝缘或护套 |
YJ | 交联聚乙烯绝缘 |
VF | 丁青护套 |
P(P1) | 铜编织屏蔽(镀锡编织屏蔽) |
P2 | 铜带绕包屏蔽 |
P3 | 铝聚酯复合膜绕包屏蔽 |
PP2 | 铜丝编织铜带绕包屏蔽 |
六：主要技术指标
1．成品电缆导体直流电阻(符合GB3956规定)
2．成品电缆的绝缘电阻（20℃）氟塑料及硅橡胶绝缘应不小于100MΩ*km。聚氯乙烯绝缘应不小于50 MΩ*km。
3．成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
4．屏蔽层传输阻抗
电缆在100MHz时传输阻抗等于或小于100Ω/m。
电缆的理想屏蔽抑制系数等于或小于0.7。
