硅橡胶绝缘高压线UL3239-5KV-50KV
硅橡胶绝缘高压线UL3239-5KV-50KV额定电压：直流5KV、12KV、20KV、30KV、40KV、50KV温度范围：-60℃—+200℃导体：镀锡铜丝绞合绝缘体：硅橡胶颜色
- 电 话：18855017299,13637026879
- 邮 箱：823213582@qq.com
产品描述

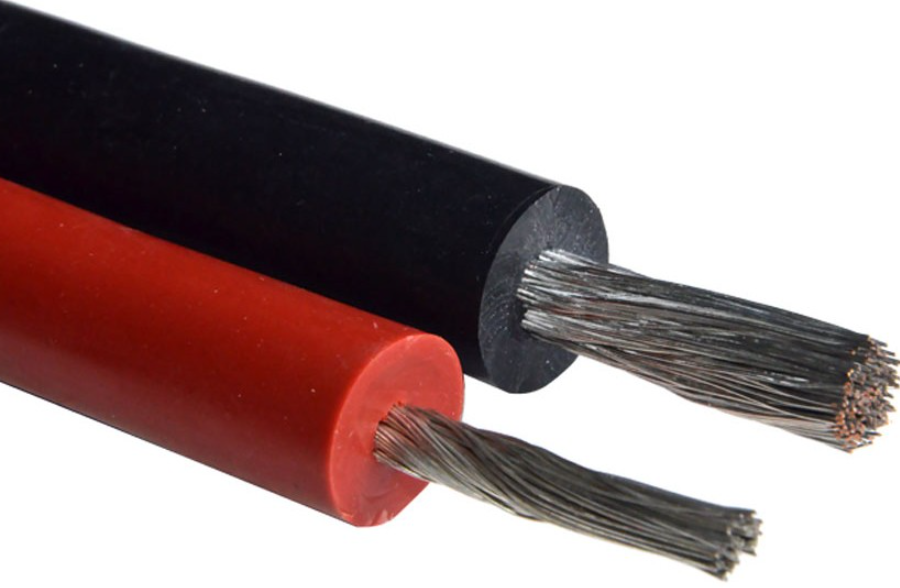

硅橡胶绝缘高压线UL3239-5KV-50KV
额定电压：直流5KV、12KV、20KV、30KV、40KV、50KV
温度范围：-60℃—+200℃
导体：镀锡铜丝绞合
绝缘体：硅橡胶
颜色：红、黑为主
用途：电子电器及其它器械的高电压导线（如电视机、微波炉、汽车等的高压连接线）
电线规格
线规 （AWG） | 导体结构 根数/线径 mm | 绝缘厚度 mm | 电线外径 mm | 包装长度 m | ||||
5KV | 12KV | 20KV | 5KV | 12KV | 20KV | |||
26 | 7/0.16 | 1.0 | 1.3 | 1.8 | 2.4 | 3.08 | 4.08 | 100 |
24 | 7/0.20 | 1.0 | 1.3 | 1.8 | 2.6 | 3.20 | 4.20 | 100 |
22 | 19/0.15 | 1.0 | 1.3 | 1.8 | 2.75 | 3.05 | 4.35 | 100 |
20 | 19/0.18 | 1.0 | 1.3 | 1.8 | 2.90 | 3.20 | 4.50 | 100 |
18 | 19/0.23 | 1.0 | 1.3 | 1.8 | 3.45 | 3.45 | 4.75 | 100 |
16 | 19/0.30 | 1.0 | 1.3 | 1.8 | 3.50 | 3.80 | 5.10 | 100 |
14 | 19/0.37 | 1.0 | 1.3 | 1.8 | 3.85 | 4.15 | 5.50 | 100 |
线规 （AWG） | 导体结构 根数/线径 mm | 绝缘厚度 mm | 电线外径 mm | 包装长度 m | ||||
30KV | 40KV | 50KV | 30KV | 40KV | 50KV | |||
26 | 7/0.16 | 3.2 | 4.2 | 5.5 | 6.88 | 8.90 | 11.50 | 100 |
24 | 7/0.20 | 3.2 | 4.2 | 5.5 | 7.00 | 9.00 | 11.61 | 100 |
22 | 19/0.15 | 3.2 | 4.2 | 5.5 | 7.15 | 9.15 | 11.75 | 100 |
20 | 19/0.18 | 3.2 | 4.2 | 5.5 | 7.30 | 9.30 | 11.90 | 100 |
18 | 19/0.23 | 3.2 | 4.2 | 5.5 | 7.90 | 9.55 | 12.20 | 100 |
16 | 19/0.30 | 3.2 | 4.2 | 5.5 | 7.90 | 9.90 | 12.50 | 100 |
14 | 19/0.37 | 3.2 | 4.2 | 5.5 | 8.30 | 10.30 | 12.85 | 100 |
