镀锡铜线芯聚全氟乙丙烯绝缘安装线AF-200-1、AFP-200-1

镀锡铜线芯聚全氟乙丙烯绝缘安装线AF-200-1、AFP-200-1一、产品用途及特点：镀锡铜线芯聚全氟乙丙烯绝缘安装线AF-200-1、AFP-200-1具有优异的电气绝缘性能和机械物理性能，且有

电话：18855017299,13637026879
邮箱：823213582@qq.com

产品描述

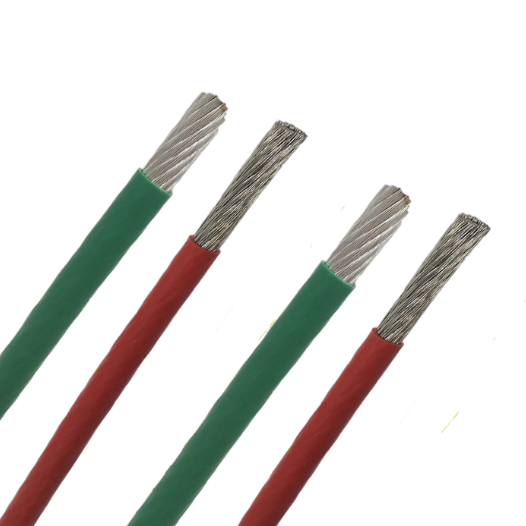

镀锡铜线芯聚全氟乙丙烯绝缘安装线AF-200-1、AFP-200-1

一、产品用途及特点：镀锡铜线芯聚全氟乙丙烯绝缘安装线AF-200-1、AFP-200-1具有优异的电气绝缘性能和机械物理性能，且有体积小、重量轻、阻燃、耐冲击、耐热老化、耐化学腐蚀、耐高温、耐低温、耐酸碱油及其它溶剂侵蚀等优异特点，可在-65℃～+150℃范围内长期使用。主要应用于航空、航天、兵器、船舶、通讯领域电子电气设备和仪表线路之间的电路连接等。

产品详情

二、产品标准：镀锡铜线芯聚全氟乙丙烯绝缘安装线AF-200-1、AFP-200-1执行企业标准。

三、产品型号

型号	名称
AF-200-1	镀锡铜线芯聚全氟乙丙烯绝缘安装线
AFP-200-1	镀锡铜线芯聚全氟乙丙烯绝缘普遍安装线

四、使用特性

额定电压：600V（0.12～6mm2）、1000V（7.0～16mm2）；

***低工作环境温度：-65℃；

***高工作环境温度：＋150℃ ；

***小弯曲半径：5D（0.12～2mm2）、10D（2.5～16mm2）

相对湿度：温度为+40℃时不超过98%。

产品参数

五、主要技术指标

标称截面mm2	股数/直径n/mm	标称外径mm		20℃直流电阻≤Ω/km	20℃绝缘电阻≤MΩ·km	产品计算重量kg/km
标称截面mm2	股数/直径n/mm	AF-200-1	AFP-200-1	20℃直流电阻≤Ω/km	20℃绝缘电阻≤MΩ·km	AF-200-1	AFP-200-1
0.12	7/0.15	1.00	1.50	154	1000	2.58	6.15
0.2	7/0.20	1.27	1.78	86.6		4.25	7.90
0.35	19/0.15	1.47	1.98	56.8		5.88	10.75
0.35	19/0.16	1.52	2.03	56.8		6.44	11.33
0.5	19/0.18	1.60	2.11	39.5		7.41	12.31
0.75	19/0.23	1.83	2.34	24.2		11.04	16.08
1.0	19/0.26	1.99	2.55	18.9		13.50	20.86
1.2	19/0.28	2.32	2.87	16.3		17.02	24.61
1.5	19/0.32	2.52	3.07	12.5		21.05	30.21
2.0	19/0.37	2.77	3.32	9.36		26.71	36.08
2.5	37/0.30	3.23	3.81	7.33		35.39	47.00
2.5	49/0.26	3.47	4.05	7.33		36.25	48.08
3.0	37/0.32	3.37	3.95	6.35		39.36	51.12
3.0	49/0.28	3.67	4.25	6.35		40.98	53.26
4.0	37/0.37	3.72	4.30	4.84		50.23	62.63
4.0	49/0.32	4.01	4.59	4.84		51.07	65.08
5.0	37/0.40	3.99	4.54	3.62		57.40	71.38
5.0	49/0.36	4.43	4.98	3.62		62.41	77.42
6.0	37/0.45	4.34	4.89	3.25		70.46	85.42
6.0	49/0.39	4.70	5.38	3.25		71.65	93.89
7.0	133/0.26	5.68	6.40	2.72		97.49	117.36
8.0	133/0.28	5.98	6.70	2.64		110.07	130.12
10.0	133/0.32	6.58	7.30	1.85		137.62	157.78
13.0	133/0.36	7.18	7.90	1.50		168.30	191.34
16.0	133/0.39	7.63	8.35	1.16		193.38	217.04
