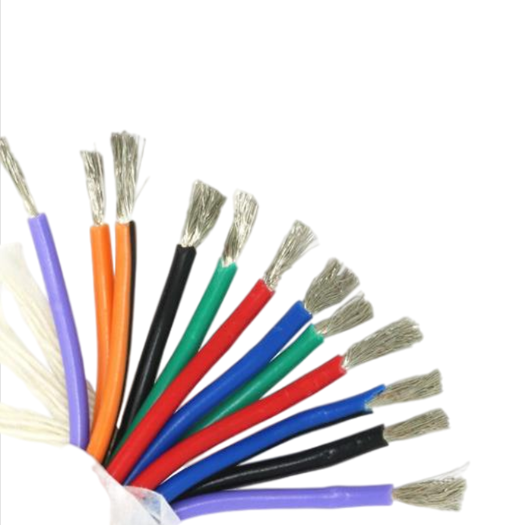

氟塑料绝缘耐高温安装线AFK-250

 一、产品用途及特点

   氟塑料绝缘耐高温安装线AFK-250适用于航空、航天、船舶、兵器、战车中电子电器设备及仪表线路的连接，具有外径小、重量轻、摩擦系数小、耐高低温冲击、耐环境老化、耐油、阻燃、机械强度高以及电性能好的特点。

产品参数

五、主要技术指标

截面mm2	结构JYn/mm	绝缘厚度mm		绝缘外径mm		屏蔽***大外径mm		直流电阻(20℃)≤Ω/km
		250V	600V	250V	600V	250V	600V	镀银铜导体
0.06	7/0.10	0.15	—	0.59±0.04	—	1.04	—	336
0.08	7/0.12	0.15	—	0.66±0.04	—	1.11	—	227
0.14	19/0.10	0.15	0.25	0.77±0.05	0.97±0.05	1.22	1.42	128
0.20	19/0.12	0.15	0.25	0.88±0.05	1.08±0.05	1.38	1.53	83.5
0.35	19/0.16	0.15	0.25	1.06±0.05	1.26±0.05	1.54	1.71	46.9
0.50	19/0.20	0.15	0.25	1.26±0.05	1.46±0.05	1.74	1.91	30.1
0.75	19/0.23	0.15	0.25	1.39±0.05	1.59±0.05	1.87	2.12	22.7
1.0	19/0.26	0.25	0.30	1.73±0.05	1.85±0.08	2.26	2.43	17.8
1.2	19/0.28	0.25	0.30	1.83±0.05	1.93±0.08	2.36	2.51	15.3
1.5	19/0.32	0.25	0.30	2.03±0.08	2.13±0.08	2.61	2.71	11.7
2.0	19/0.37	—	0.30	—	2.30±0.08	—	2.88	8.78
2.5	37/0.30	—	0.40	—	2.79±0.10	—	3.49	6.86
3.0	37/0.32	—	0.40	—	2.94±0.10	—	3.64	6.03
4.0	37/0.37	—	0.40	—	3.27±0.10	—	3.97	4.51
5.0	37/0.41	—	0.40	—	3.47±0.10	—	4.17	3.67
6.0	37/0.45	—	0.40	—	3.80±0.10	—	4.52	3.05
