电动型仪表信号电缆DYVP DYVP-R
- 电 话：18855017299,13637026879
- 邮 箱：823213582@qq.com
产品描述

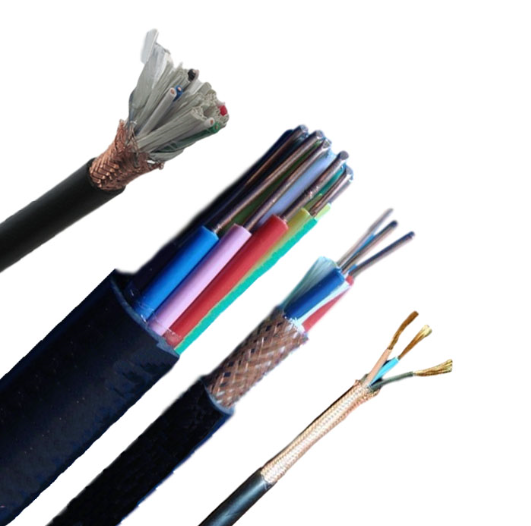

电动型仪表信号电缆DYVP DYVP-R
一、 产品用途及特点
该产品其组成为绝缘线芯以两根绞合成对或三根绞合成组，然后再由线对或线组成缆，电缆有总屏蔽。
用于电动仪表为主的电动控制系统及计算机控制系统。该电缆可用作传输生产装置过程变量的检测、控制、联锁、报警、指示等模拟和数字信号。
产品详情
一、 产品标准
企业标准 等效采用英国BS5308标准
二、 产品型号
型号 | 名称 |
DYVP | 铜芯聚乙烯绝缘聚氯乙烯护套铜线或镀锡铜线编织屏蔽电动型仪表信号电缆 |
DYVP-R | 铜芯聚乙烯绝缘聚氯乙烯护套铜线或镀锡铜线编织屏蔽电动型仪表信号软电缆 |
DYVP3 | 铜芯聚乙烯绝缘聚氯乙烯护套铝塑复合带屏蔽电动型仪表信号电缆 |
DYVP3-R | 铜芯聚乙烯绝缘聚氯乙烯护套铝塑复合带屏蔽电动型仪表信号软电缆 |
DYVP2 | 铜芯聚乙烯绝缘聚氯乙烯护套铜带屏蔽电动型仪表信号电缆 |
DYVP2-R | 铜芯聚乙烯绝缘聚氯乙烯护套铜带屏蔽电动型仪表信号软电缆 |
DYJVP | 铜芯交联聚乙烯绝缘聚氯乙烯护套铜线或镀锡铜线编织屏蔽电动型仪表信号电缆 |
DYJVP-R | 铜芯交联聚乙烯绝缘聚氯乙烯护套铜线或镀锡铜线编织屏蔽电动型仪表信号软电缆 |
DYJVP3 | 铜芯交联聚乙烯绝缘聚氯乙烯护套铝塑复合带屏蔽电动型仪表信号电缆 |
DYJVP3-R | 铜芯交联聚乙烯绝缘聚氯乙烯护套铝塑复合带屏蔽电动型仪表信号软电缆 |
DYJVP2 | 铜芯交联聚乙烯绝缘聚氯乙烯护套铜带屏蔽电动型仪表信号电缆 |
DYJVP2-R | 铜芯交联聚乙烯绝缘聚氯乙烯护套铜带屏蔽电动型仪表信号软电缆 |
WDZ-DYYP | 铜芯无卤低烟阻燃聚烯烃绝缘和护套铜线或镀锡铜线编织屏蔽电动型仪表信号电缆 |
WDZ-DYYP-R | 铜芯无卤低烟阻燃聚烯烃绝缘和护套铜线或镀锡铜线编织屏蔽电动型仪表信号软电缆 |
WDZ-DYYP3 | 铜芯无卤低烟阻燃聚烯烃绝缘和护套铝塑复合带屏蔽电动型仪表信号电缆 |
WDZ-DYYP3-R | 铜芯无卤低烟阻燃聚烯烃绝缘和护套铝塑复合带屏蔽电动型仪表信号软电缆 |
WDZ-DYYP2 | 铜芯无卤低烟阻燃聚烯烃绝缘和护套铜带屏蔽电动型仪表信号电缆 |
WDZ-DYYP2-R | 铜芯无卤低烟阻燃聚烯烃绝缘和护套铜带屏蔽电动型仪表信号软电缆 |
注：基本产品型号中绝缘材料还有YDJ无卤低烟阻燃交联聚烯烃。 | |
代号名称及含义
项目
| 代号
| 代号含义
|
阻燃特性 | / | 非阻燃可省略 |
ZA | A 类阻燃 | |
ZB | B 类阻燃 | |
ZC | C 类阻燃 | |
ZD | D 类阻燃 | |
DDZ | 低卤低烟阻燃 | |
WDZ | 无卤低烟阻燃 | |
说明 | 成束燃烧试验A、B、C、D四类，A类***优。DDZ、WDZ也分A、B、C、D四类，如DDZA、WDZB。本公司主要生产A类或B类阻燃电缆。 | |
系列代号 | D | 电动型仪表信号电缆 |
绝缘材料
| Y | 聚乙烯或阻燃聚乙烯 |
YJ | 交联聚乙烯 | |
B | 聚丙烯 | |
YD | 无卤低烟阻燃聚烯烃(YDJ-交联型) | |
护套材料 | Y | 耐候性聚乙烯或阻燃聚乙烯 |
V | 聚氯乙烯、阻燃聚氯乙烯或低卤低烟阻燃聚氯乙烯 | |
YD | 无卤低烟阻燃聚烯烃（YDJ-交联型） | |
屏蔽材料 | P | 铜线或镀锡铜线编织 |
PL | 铝塑复合带 | |
P2 | 铜带 | |
铠装材料 | 12 | 联锁钢带铠装聚氯乙烯类护套 |
13 | 联锁钢带铠装聚乙烯类护套 | |
22 | 绕包钢带铠装聚氯乙烯类护套 | |
23 | 绕包钢带铠装聚乙烯类护套 | |
32 | 缠绕钢丝铠装聚氯乙烯类护套 | |
33 | 缠绕钢丝铠装聚乙烯类护套 | |
92 | 编织钢丝铠装聚氯乙烯类护套 | |
93 | 编织钢丝铠装聚乙烯类护套 | |
52 | 联锁铝带或铝合金带铠装聚氯乙烯类护套 | |
53 | 联锁铝带或铝合金带铠装聚乙烯类护套 | |
其它 | 遇其它护套时，铠装表示方法同上，护套以“4”表示，无具体含义。如编织钢丝铠装氟塑料护套。 表示为“94”。 | |
耐热等级 | 70 | ***高工作温度70℃（可省略） |
90 | ***高工作温度90℃ | |
105 | ***高工作温度105℃ | |
导体种类 | A | 单股导体 |
B | 7股绞合导体(A、B两种在规格后括号中表示) | |
R | 多股绞合导体 | |
规格 | 对数(或组数)×每对(或组)芯数×导体线芯标称截面mm2 | |
对数(或组数)：1,2,3,……24 | ||
每对(或组)芯数：2,3 | ||
导体线芯截面：0.5,0.75,1.0,1.25,1.5,2.5 | ||
注：根据上述所列电动型仪表信号电缆的型号说明,可以选择各种组合以满足需要。 | ||
标注举例
1．铜芯聚乙烯绝缘、聚氯乙烯护套、铜线或镀锡铜线编织屏蔽电动仪表信号电缆有7个线对,导体线芯截面为1.0mm2，选用导体线芯单根直径1.13mm表示为：DYVP 7×2×1.0(A)
选用导体线芯7股直径0.43mm表示为：DYVP 7×2×1.0(B)
2．铜芯聚丙烯绝缘、105℃阻燃聚氯乙烯护套、铝塑复合带屏蔽电动仪表信号软电缆,有4个三线组,导体线芯标称截面0.75mm2，表示为：ZA-DBVRPL-105 4×3×0.75
3．铜芯聚乙烯绝缘、低卤低烟阻燃聚氯乙烯护套、铜带屏蔽钢带铠装电动仪表信号电缆,有7个线对,导体芯截面1.0mm2,线芯7股0.43mm绞合，表示为：DDZ-DYVP2-22 7×2×1.0(B)
四、使用特性
1． 交流额定电压U0/U：300/500V
2． 电缆***高工作温度：聚乙烯绝缘 70℃
交联聚乙烯绝缘 90℃
无卤低烟阻燃聚烯烃 70℃
辐照交联型 90℃和125℃两种
3． ***低环境温度：固定敷设 -40℃；非固定敷设 -15℃。
4． 安装敷设温度：不低于0℃
5． 电缆允许***小弯曲半径：非铠装、联锁或编织铠装电缆不小于电缆外径的6倍
铜带屏蔽或钢丝、钢带缠绕铠装电缆不小于电缆外径的12倍
产品参数
五、主要技术指标
| 性能项目 | 单位 | 指标 | ||||||
| 导体线芯直流电阻(20℃) | Ω/km | 标称截面mm2 | 0.5 | 0.75 | 1.0 | 1.25 | 1.5 | 2.5 |
| A类导体 | 36.0 | 24.5 | 18.1 | 14.5 | 12.1 | 7.41 | ||
| B类导体 | 36.0 | 24.5 | 18.1 | 14.5 | 12.1 | 7.41 | ||
| R类导体 | 39.0 | 26.0 | 19.5 | 15.5 | 13.3 | 7.98 | ||
| 工作电容(1kHz) | PF/m | ≤80 | ||||||
| 电容不平衡(1kHz) | PF/m | ≤1 | ||||||
| 20℃时绝缘电阻 | MΩ·Km | ≥5000 (阻燃型≥1000) | ||||||
| 试验电压 | V | 2000 1min | ||||||
| 阻燃特性 | A类(按GB12666-2019试验) | |||||||
