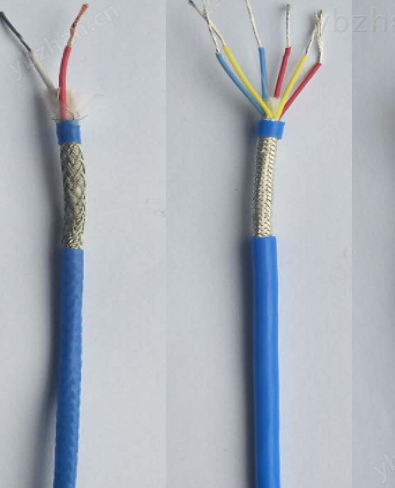

集散型仪表信号电缆 JYPV JYPVP
- 电 话：18855017299,13637026879
- 邮 箱：823213582@qq.com
产品描述
集散型仪表信号电缆 JYPV JYPVP
一、 产品特点及用途
该产品为计算机控制电缆的升级换代产品,其主要特征在于每个线对（或三线组）均有单独屏蔽,称“分屏”,分屏有铜线或镀锡铜线编织屏蔽、铝塑复合带绕包屏蔽、铜塑复合带绕包屏蔽三种。
用于以电子计算机为主的自动控制系统,尤其适用于计算机集散控制系统,传递生产装置过程变量的检测、控制、联锁、报警等模拟和数字信号。
产品详情
一、 产品标准
企业标准 等效采用英国BS5308标准
二、 产品型号
型 号 | 名 称 | ||
JYPV | 铜芯聚乙烯绝缘聚氯乙烯护套铜线或镀锡铜线编织分屏蔽集散型仪表信号电缆 | ||
JYPV-R | 铜芯聚乙烯绝缘聚氯乙烯护套铜线或镀锡铜线编织分屏蔽集散型仪表信号软电缆 | ||
JYPVP | 铜芯聚乙烯绝缘聚氯乙烯护套铜线或镀锡铜线编织分屏总屏集散型仪表信号电缆 | ||
JYPVP-R | 铜芯聚乙烯绝缘聚氯乙烯护套铜线或镀锡铜线编织分屏总屏集散型仪表信号软电缆 | ||
JYP3V | 铜芯聚乙烯绝缘聚氯乙烯护套铝塑复合带绕包分屏蔽集散型仪表信号电缆 | ||
JYP3V-R | 铜芯聚乙烯绝缘聚氯乙烯护套铝塑复合带绕包分屏蔽集散型仪表信号软电缆 | ||
JYP3VP3 | 铜芯聚乙烯绝缘聚氯乙烯护套铝塑复合带绕包分屏总屏集散型仪表信号电缆 | ||
JYP3VP3-R | 铜芯聚乙烯绝缘聚氯乙烯护套铝塑复合带绕包分屏总屏集散型仪表信号软电缆 | ||
JYP2V | 铜芯聚乙烯绝缘聚氯乙烯护套铜塑复合带绕包分屏蔽集散型仪表信号电缆 | ||
JYP2V-R | 铜芯聚乙烯绝缘聚氯乙烯护套铜塑复合带绕包分屏蔽集散型仪表信号软电缆 | ||
JYP2VP2 | 铜芯聚乙烯绝缘聚氯乙烯护套铜塑复合带分屏铜带总屏集散型仪表信号电缆 | ||
JYP2VP2-R | 铜芯聚乙烯绝缘聚氯乙烯护套铜塑复合带分屏铜带总屏集散型仪表信号软电缆 | ||
JYJPV | 铜芯交联聚乙烯绝缘聚氯乙烯护套铜线或镀锡铜线编织分屏蔽集散型仪表信号电缆 | ||
JYJPV-R | 铜芯交联聚乙烯绝缘聚氯乙烯护套铜线或镀锡铜线编织分屏蔽集散型仪表信号软电缆 | ||
JYJPVP | 铜芯交联聚乙烯绝缘聚氯乙烯护套铜线或镀锡铜线编织分屏总屏集散型仪表信号电缆 | ||
JYJPVP-R | 铜芯交联聚乙烯绝缘聚氯乙烯护套铜线或镀锡铜线编织分屏总屏集散型仪表信号软电缆 | ||
JYJP3V | 铜芯交联聚乙烯绝缘聚氯乙烯护套铝塑复合带绕包分屏蔽集散型仪表信号电缆 | ||
JYJP3V-R | 铜芯交联聚乙烯绝缘聚氯乙烯护套铝塑复合带绕包分屏蔽集散型仪表信号软电缆 | ||
JYJP3VP3 | 铜芯交联聚乙烯绝缘聚氯乙烯护套铝塑复合带绕包分屏总屏集散型仪表信号电缆 | ||
JYJP3VP3-R | 铜芯交联聚乙烯绝缘聚氯乙烯护套铝塑复合带绕包分屏总屏集散型仪表信号软电缆 | ||
YJP2V | 铜芯交联聚乙烯绝缘聚氯乙烯护套铜塑复合带绕包分屏蔽集散型仪表信号电缆 | ||
JYJP2V-R | 铜芯交联聚乙烯绝缘聚氯乙烯护套铜塑复合带绕包分屏蔽集散型仪表信号软电缆 | ||
JYJP2VP2 | 铜芯交联聚乙烯绝缘聚氯乙烯护套铜塑复合带绕包分屏铜带绕包总屏集散型仪表信号电缆 | ||
JYJP2VP2-R | 铜芯交联聚乙烯绝缘聚氯乙烯护套铜塑复合带绕包分屏铜带绕包总屏集散型仪表信号软电缆 | ||
WDZ-JYPY | 铜芯无卤低烟阻燃聚烯烃绝缘和护套铜线或镀锡铜线编织分屏蔽集散型仪表信号电缆 | ||
WDZ-JYPY-R | 铜芯无卤低烟阻燃聚烯烃绝缘和护套铜线或镀锡铜线编织分屏蔽集散型仪表信号软电缆 | ||
WDZ-JYPYP | 铜芯无卤低烟阻燃聚烯烃绝缘和护套铜线或镀锡铜线编织分屏总屏集散型仪表信号电缆 | ||
WDZ-JYPYP-R | 铜芯无卤低烟阻燃聚烯烃绝缘和护套铜线或镀锡铜线编织分屏总屏集散型仪表信号软电缆 | ||
WDZ-JYP3Y | 铜芯无卤低烟阻燃聚烯烃绝缘和护套铝塑复合带绕包分屏蔽集散型仪表信号电缆 | ||
WDZ-JYP3Y-R | 铜芯无卤低烟阻燃聚烯烃绝缘和护套铝塑复合带绕包分屏蔽集散型仪表信号软电缆 | ||
WDZ-JYP3YP3 | 铜芯无卤低烟阻燃聚烯烃绝缘和护套铝塑复合带绕包分屏总屏集散型仪表信号电缆 | ||
WDZ-JYP3YP3-R | 铜芯无卤低烟阻燃聚烯烃绝缘和护套铝塑复合带绕包分屏总屏集散型仪表信号软电缆 | ||
WDZ-JYP2Y | 铜芯无卤低烟阻燃聚烯烃绝缘和护套铜塑复合带绕包分屏蔽集散型仪表信号电缆 | ||
WDZ-JYP2Y-R | 铜芯无卤低烟阻燃聚烯烃绝缘和护套铜塑复合带绕包分屏蔽集散型仪表信号软电缆 | ||
WDZ-JYP2YP2 | 铜芯无卤低烟阻燃聚烯烃绝缘和护套铜塑复合带绕包分屏铜带绕包总屏集散型仪表信号电缆 | ||
WDZ-JYP2YP2-R | 铜芯无卤低烟阻燃聚烯烃绝缘和护套铜塑复合带绕包分屏铜带绕包总屏集散型仪表信号软电缆 | ||
代号名称和含义
项目 | 代号 | 代号含义 |
阻燃特性 | / | 非阻燃可省略 |
ZA | A 类阻燃 | |
ZB | B 类阻燃 | |
ZC | C 类阻燃 | |
ZD | D 类阻燃 | |
DDZ | 低卤低烟阻燃 | |
WDZ | 无卤低烟阻燃 | |
说明
| 成束燃烧试验A、B、C、D四类，A类***优。DDZ、WDZ也分A、B、C、D四类，如DDZA、WDZB。 本公司主要生产A类或B类阻燃电缆。 | |
系列代号 | D | 集散型仪表信号电缆（DCS电缆） |
绝缘材料 | Y | 聚乙烯或阻燃聚乙烯 |
YJ | 交联聚乙烯 | |
B | 聚丙烯 | |
护套材料 | Y | 耐候性聚乙烯或阻燃聚乙烯 |
V | 聚氯乙烯、阻燃聚氯乙烯或低卤低烟阻燃聚氯乙烯 | |
屏蔽材料 | P | 铜线或镀锡铜线编织 |
P3 | 铝塑复合带 | |
P2 | 铜塑复合带或铜带 | |
铠装材料 | 12 | 联锁钢带铠装聚氯乙烯类护套 |
13 | 联锁钢带铠装聚乙烯类护套 | |
22 | 绕包钢带铠装聚氯乙烯类护套 | |
23 | 绕包钢带铠装聚乙烯类护套 | |
32 | 缠绕钢丝铠装聚氯乙烯类护套 | |
33 | 缠绕钢丝铠装聚乙烯类护套 | |
92 | 编织钢丝铠装聚氯乙烯类护套 | |
93 | 编织钢丝铠装聚乙烯类护套 | |
52 | 联锁铝带或铝合金带铠装聚氯乙烯类护套 | |
53 | 联锁铝带或铝合金带铠装聚乙烯类护套 | |
其它 | 遇其它护套时，铠装表示方法同上，护套以“4”表示，无具体含义。如编织钢丝铠装 氟塑料护套表示为“94”。 | |
耐热等级 | 70 | ***高工作温度70℃（可省略） |
90 | ***高工作温度90℃ | |
105 | ***高工作温度105℃ | |
导体种类 | A | 单股导体 |
B | 7股绞合导体 | |
R | 多股绞合导体 | |
规格 | 对数(或组数)×每对(或组)芯数×导体线芯标称截面mm2 | |
对数(或组数)：1,2,3,……24 | ||
每对(或组)芯数：2,3 | ||
导体线芯截面：0.5,0.75,1.0,1.25,1.5,2.5 | ||
注：根据上述所列集散型仪表信号电缆的型号说明,可以选择各种组合以满足需要。 | ||
标注举例
1、 铜芯聚乙烯绝缘聚氯乙烯护套，铝塑复合带绕包分屏总屏集散型仪表信号电缆，导体线芯标称截面为1.0mm2，有5个3线组，导体线芯采用单股铜线φ1.13mm：
表示为：JYP3VP3 –A 5×3×1.0
2、 铜芯聚丙烯绝缘，阻燃105℃聚氯乙烯护套，铜线或镀锡铜线编织对屏和总屏钢带铠装集散型仪表信号软电缆,有12个线对,导体线芯截面为1.5mm2,由19股单股直径φ0.32mm绞合,
表示为：ZA-JBPVP22-R-105 12×2×1.5
3、 铜芯聚乙烯绝缘，低卤低烟阻燃聚氯乙烯护套，铜塑复合带对屏铜带总屏集散型仪表信号电缆,有10个线对,导体线芯截面为1.0mm2,线芯7股单股直径φ0.43mm绞合,
表示为：DDZ-JYP2VP2 –B 10×2×1.0
四、使用特性
1．交流额定电压U0/U：300/500V
2．电缆***高工作温度：聚乙烯绝缘 70℃
交联聚乙烯绝缘 90℃
无卤低烟阻燃聚烯烃 70℃
无卤低烟阻燃交联聚烯烃 90℃和125℃两种
3．***低环境温度：固定敷设 -40℃；非固定敷设 -15℃
4． 安装敷设温度：不低于0℃
5． 电缆允许***小弯曲半径：非铠装、联锁或编织铠装电缆不小于电缆外径的6倍
铜带屏蔽或钢丝钢带缠绕铠装电缆允许弯曲半径不小于电缆外径的12倍
产品参数
五、主要技术指标
| 性 能 项 目 | 单 位 | 指 标 |
| 工作电容 | PF/m | ≤100 |
| 电容不平衡 | PF/m | ≤1 |
| 20℃时绝缘电阻 | MΩ·km | ≥5000 (阻燃型≥1000) |
| 试验电压 | V | 2000 1min |
| 阻燃特性(按GB/T 19666-2019试验) | A或B类 |
