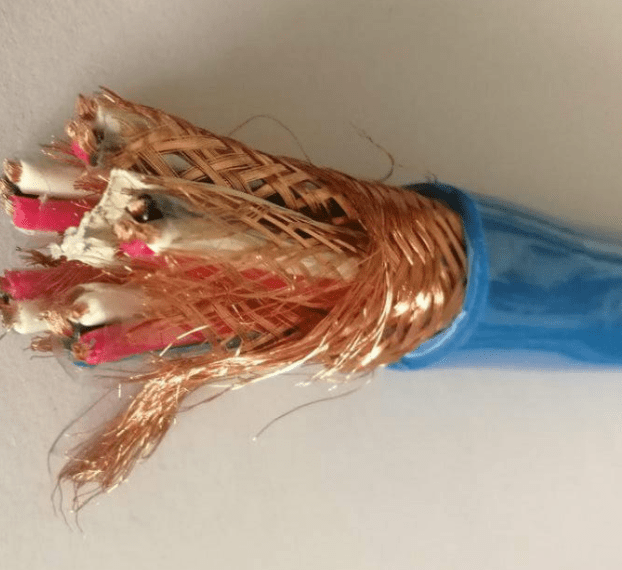

本安仪表信号电缆IJYPVP IJYPVRP
一、 产品特点及用途:本安仪表信号电缆IJYPVP IJYPVRP为低电容、低电感集散型仪表信号电缆，具有优异的屏蔽性能和抗干扰性能，因此防爆安全性能明显高于一般DCS电缆和计算机控制电缆。
用于化工、石化、电力、煤气工程、矿山等存在爆炸危险的场合以及其他防爆安全要求较高的场合，传输自动控制信号。
产品详情
一、 产品标准本安仪表信号电缆IJYPVP IJYPVRP执行企业标准 等效采用英国BS5308标准
二、 产品型号
型 号 | 名 称 |
IJYPVP | 铜芯聚乙烯绝缘聚氯乙烯护套铜线或镀锡铜线编织分屏总屏本安用DCS电缆 |
IJYPVP-R | 铜芯聚乙烯绝缘聚氯乙烯护套铜线或镀锡铜线编织分屏总屏本安用DCS软电缆 |
IJYP3VP3 | 铜芯聚乙烯绝缘聚氯乙烯护套铝塑复合带绕包分屏总屏本安用DCS电缆 |
IJYP3VP3-R | 铜芯聚乙烯绝缘聚氯乙烯护套铝塑复合带绕包分屏总屏本安用DCS软电缆 |
IJYP2VP2 | 铜芯聚乙烯绝缘聚氯乙烯护套铜塑复合带分屏铜带总屏本安用DCS电缆 |
IJYP2VP2-R | 铜芯聚乙烯绝缘聚氯乙烯护套铜塑复合带分屏铜带总屏本安用DCS软电缆 |
IJYJPVP | 铜芯交联聚乙烯绝缘聚氯乙烯护套铜线或镀锡铜线编织分屏总屏本安用DCS电缆 |
IJYJPVP-R | 铜芯交联聚乙烯绝缘聚氯乙烯护套铜线或镀锡铜线编织分屏总屏本安用DCS软电缆 |
IJYJP3VP3 | 铜芯交联聚乙烯绝缘聚氯乙烯护套铝塑复合带绕包分屏总屏本安用DCS电缆 |
IJYJP3VP3-R | 铜芯交联聚乙烯绝缘聚氯乙烯护套铝塑复合带绕包分屏总屏本安用DCS软电缆 |
IJYJP2VP2 | 铜芯交联聚乙烯绝缘聚氯乙烯护套铜塑复合带分屏铜带总屏本安用DCS电缆 |
IJYJP2VP2-R | 铜芯交联聚乙烯绝缘聚氯乙烯护套铜塑复合带分屏铜带总屏本安用DCS软电缆 |
WDZ-IJYPYP | 铜芯无卤低烟阻燃聚烯烃绝缘和护套铜线或镀锡铜线编织分屏总屏本安用DCS电缆 |
WDZ-IJYPYP-R | 铜芯无卤低烟阻燃聚烯烃绝缘和护套铜线或镀锡铜线编织分屏总屏本安用DCS软电缆 |
WDZ-IJYP3YP3 | 铜芯无卤低烟阻燃聚烯烃绝缘和护套铝塑复合带绕包分屏总屏本安用DCS电缆 |
WDZ-IJYP3YP3-R | 铜芯无卤低烟阻燃聚烯烃绝缘和护套铝塑复合带绕包分屏总屏本安用DCS软电缆 |
WDZ-IJYP2YP2 | 铜芯无卤低烟阻燃聚烯烃绝缘和护套铜塑复合带分屏铜带总屏本安用DCS电缆 |
WDZ-IJYP2YP2-R | 铜芯无卤低烟阻燃聚烯烃绝缘和护套铜塑复合带分屏铜带总屏本安用DCS软电缆 |
注：基本型号中绝缘及护套材料还有YDJ无卤低烟阻燃交联聚烯烃。 | |
代号名称和含义
项目 | 代号 | 代号含义 |
阻燃特性 | / | 非阻燃可省略 |
ZA | A 类阻燃 | |
ZB | B 类阻燃 | |
ZC | C 类阻燃 | |
ZD | D 类阻燃 | |
DDZ | 低卤低烟阻燃 | |
WDZ | 无卤低烟阻燃 | |
说明 | 成束燃烧试验A、B、C、D四类，A类***优。DDZ、WDZ也分A、B、C、D四类，如DDZA、WDZB。 本公司主要生产A类或B类阻燃电缆。 | |
系列代号 | IJ | 本质安全防爆电路集散型仪表信号电缆 |
绝缘材料 | Y | 聚乙烯或阻燃聚乙烯 |
YJ | 交联聚乙烯 | |
B | 聚丙烯 | |
护套材料 | Y | 耐侯性聚乙烯或阻燃聚乙烯 |
V | 聚氯乙烯、阻燃聚氯乙烯或低卤低烟阻燃聚氯乙烯 | |
屏蔽材料 | P | 铜线或镀锡铜线编织 |
P3 | 铝塑复合带 | |
P2 | 铜塑复合带或铜带 | |
铠装材料 | 12 | 联锁钢带铠装聚氯乙烯类护套 |
13 | 联锁钢带铠装聚乙烯类护套 | |
22 | 绕包钢带铠装聚氯乙烯类护套 | |
23 | 绕包钢带铠装聚乙烯类护套 | |
32 | 缠绕钢丝铠装聚氯乙烯类护套 | |
33 | 缠绕钢丝铠装聚乙烯类护套 | |
92 | 编织钢丝铠装聚氯乙烯类护套 | |
93 | 编织钢丝铠装聚乙烯类护套 | |
52 | 联锁铝带或铝合金带铠装聚氯乙烯类护套 | |
53 | 联锁铝带或铝合金带铠装聚乙烯类护套 | |
其它 | 遇其它护套时，铠装表示方法同上，护套以“4”表示4。如编织钢丝铠装氟塑料护套表示为“94”。 | |
耐热等级 | 70 | ***高工作温度70℃（可省略） |
90 | ***高工作温度90℃ | |
105 | ***高工作温度105℃ | |
导体种类 | A | 单股导体 |
B | 7股绞合导体 | |
R | 多股绞合导体 | |
规格 | 对数(或组数)×每对(或组)芯数×导体线芯标称截面mm2 | |
对数(或组数)：1,2,3,……24 | ||
每对(或组)芯数：2,3 | ||
导体线芯截面：0.5,0.75,1.0,1.25,1.5,2.5 | ||
注：根据上述所列本安用DCS电缆的型号说明,可以选择各种组合以满足需要。本安用DCS电缆采用蓝色护套。 | ||
四、使用特性
1． 交流额定电压 U0/U：300/500V
2． 导体线芯***高工作温度：聚乙烯绝缘 70℃
交联聚乙烯绝缘 90℃
无卤低烟阻燃聚烯烃 70℃
无卤低烟阻燃交联聚烯烃 90℃和125℃两种
3． ***低环境温度：固定敷设 -40℃；非固定敷设 -15℃。
4． 安装敷设温度：不低于0℃
5． 电缆允许***小弯曲半径：非铠装、联锁或编织铠装电缆不小于电缆外径的6倍；
铜带屏蔽或钢丝钢带缠绕铠装电缆不小于电缆外径的12倍。
产品参数
五、主要技术指标
| 性 能 项 目 | 单 位 | 指 标 | |||||
| 标称截面 mm2 | |||||||
| 0.5 | 0.75 | 1.0 | 1.25 | 1.5 | 2.5 | ||
| 工作电容(1kHz) | pF/m | ≤60 | ≤70 | ≤80 | ≤90 | ||
| 电容不平衡 | pF/m | ≤1 | |||||
| 分布电感(1kHz) | μH/m | ≤0.6 | |||||
| 感阻比 | μH/Ω | ≤15 | ≤25 | ≤35 | ≤50 | ||
| 电磁干扰感应电压(干扰磁场400A/m) | mV | ≤5 | |||||
| 静电感应电压(静电电压20kV) | V | ≤1 | |||||
| 辐射场透入强度(干扰场200MHz,120dB) | dB | ≤85 | |||||
| 20℃时绝缘电阻 | MΩ·km | ≥5000 (阻燃型≥1000) | |||||
| 试验电压 | V | 2000 1min | |||||
| 阻燃特性(按GB/T 19666-2019试验) | A或B类 | ||||||
