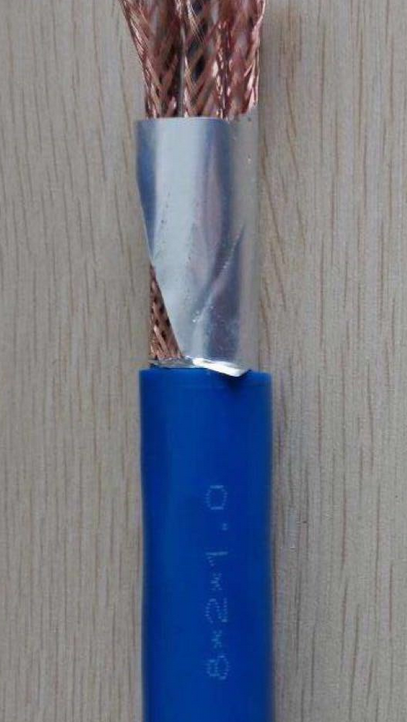

本安全用防水集散型仪表信号电缆IJYP(S)
- 电 话：18855017299,13637026879
- 邮 箱：823213582@qq.com
产品描述
本安全用防水集散型仪表信号电缆IJYP(S)
一、 产品特点及用途：本安全用防水集散型仪表信号电缆IJYP(S)除了符合本质安全电路用DCS电缆的技术性能外，还有很好的防水性能，不仅可用于桥架敷设，而且可用于电缆沟敷设及直埋敷设。用于防水性能要求较高的场合传输自动控制信号。
一、 产品标准
企业标准
二、 产品型号
型号 | 名 称 |
IJYP(S)① | 铜芯聚乙烯绝缘本安用防水型DCS屏蔽电缆 |
IJYP(S)-R | 铜芯聚乙烯绝缘本安用防水型DCS屏蔽软电缆 |
IJYJP(S) | 铜芯交联聚乙烯绝缘本安用防水型DCS屏蔽电缆 |
IJYJP(S)-R | 铜芯交联聚乙烯绝缘本安用防水型DCS屏蔽软电缆 |
WDZ-IJYP(S) | 铜芯无卤低烟阻燃聚烯烃绝缘本安用防水型DCS屏蔽电缆 |
WDZ-IJYP(S)-R | 铜芯无卤低烟阻燃聚烯烃绝缘本安用防水型DCS屏蔽软电缆 |
注释：①(S)－防水，其余代号名称及含义与本安DCS电缆相同
三、 使用特性
1．交流额定电压 U0/U：300/500V
2．导体线芯***高工作温度： 聚乙烯绝缘 70℃
交联聚乙烯绝缘 90℃
无卤低烟阻燃聚烯烃 70℃
无卤低烟阻燃交联聚烯烃 90℃和125℃两种
3．***低环境温度：固定敷设 -40℃；非固定敷设 -15℃。
4．电缆允许***小弯曲半径：非铠装、联锁或编织铠装电缆不小于电缆外径的6倍
铜带屏蔽或钢丝钢带缠绕铠装电缆不小于电缆外径的12倍
5．防水性能：
防水试验内容 | 单位 | 指标 |
浸水时间 | h | 48 |
水 温 | ℃ | 20 |
水 压 强 | kPa | 5 |
浸水后线对工作电容 | pF/m | ≤100 |
浸水后电容不平衡 | pF/m | ≤2 |
注：1. 全浸水，端头不密封。 2. 其余性能浸水前后应无变化。 | ||
产品参数
五、主要技术指标
| 对数×2×标称截面mm2 | IJYP(S), IJYJP(S),WDZ- IJYP(S) | IJYP(S)-R, IJYJP(S)-R, WDZ-IJYP(S)-R | |||||
| 线芯结构(根数/直径)mm | ***大外径mm | 参考重量kg/km | 线芯结构(根数/直径)mm | ***大外径mm | 参考重量kg/km | ||
| A | B | ||||||
| 1×2×0.5 | 1/0.80 | 7/0.30 | 9.5 | 104 | 19/0.18 | 9.5 | 104 |
| 1×2×0.75 | 1/0.97 | 7/0.37 | 10.1 | 119 | 19/0.23 | 10.2 | 121 |
| 1×2×1.0 | 1/1.13 | 7/0.43 | 10.5 | 133 | 19/0.26 | 10.5 | 133 |
| 1×2×1.25 | 1/1.26 | 7/0.48 | 10.9 | 147 | 19/0.29 | 10.9 | 147 |
| 1×2×1.5 | 1/1.38 | 7/0.52 | 11.3 | 161 | 19/0.32 | 11.4 | 163 |
| 1×2×2.5 | 1/1.78 | 7/0.68 | 12.4 | 203 | 19/0.41 | 12.4 | 202 |
| 2×2×0.5 | 1/0.80 | 7/0.30 | 14.7 | 210 | 19/0.18 | 14.7 | 209 |
| 2×2×0.75 | 1/0.97 | 7/0.37 | 15.9 | 267 | 19/0.23 | 16.1 | 270 |
| 2×2×1.0 | 1/1.13 | 7/0.43 | 17.0 | 309 | 19/0.26 | 17.0 | 309 |
| 2×2×1.25 | 1/1.26 | 7/0.48 | 18.2 | 341 | 19/0.29 | 18.2 | 340 |
| 2×2×1.5 | 1/1.38 | 7/0.52 | 19.6 | 419 | 19/0.32 | 19.8 | 423 |
| 2×2×2.5 | 1/1.78 | 7/0.68 | 22.3 | 543 | 19/0.41 | 22.3 | 541 |
| 3×2×0.5 | 1/0.80 | 7/0.30 | 15.4 | 259 | 19/0.18 | 15.4 | 258 |
| 3×2×0.75 | 1/0.97 | 7/0.37 | 16.8 | 310 | 19/0.23 | 17.0 | 315 |
| 3×2×1.0 | 1/1.13 | 7/0.43 | 18.0 | 361 | 19/0.26 | 18.0 | 361 |
| 3×2×1.25 | 1/1.26 | 7/0.48 | 19.9 | 438 | 19/0.29 | 19.9 | 437 |
| 3×2×1.5 | 1/1.38 | 7/0.52 | 21.0 | 492 | 19/0.32 | 21.2 | 498 |
| 3×2×2.5 | 1/1.78 | 7/0.68 | 23.6 | 642 | 19/0.41 | 23.6 | 640 |
| 4×2×0.5 | 1/0.80 | 7/0.30 | 16.8 | 308 | 19/0.18 | 16.8 | 307 |
| 4×2×0.75 | 1/0.97 | 7/0.37 | 18.3 | 370 | 19/0.23 | 18.5 | 376 |
| 4×2×1.0 | 1/1.13 | 7/0.43 | 20.5 | 460 | 19/0.26 | 20.5 | 460 |
| 4×2×1.25 | 1/1.26 | 7/0.48 | 21.9 | 528 | 19/0.29 | 21.9 | 527 |
| 4×2×1.5 | 1/1.38 | 7/0.52 | 22.9 | 593 | 19/0.32 | 23.1 | 600 |
| 4×2×2.5 | 1/1.78 | 7/0.68 | 26.2 | 801 | 19/0.41 | 26.2 | 798 |
| 5×2×0.5 | 1/0.80 | 7/0.30 | 18.3 | 363 | 19/0.18 | 18.3 | 362 |
| 5×2×0.75 | 1/0.97 | 7/0.37 | 20.6 | 462 | 19/0.23 | 20.9 | 470 |
| 5×2×1.0 | 1/1.13 | 7/0.43 | 22.2 | 543 | 19/0.26 | 22.2 | 542 |
| 5×2×1.25 | 1/1.26 | 7/0.48 | 23.9 | 627 | 19/0.29 | 23.9 | 626 |
| 5×2×1.5 | 1/1.38 | 7/0.52 | 25.3 | 726 | 19/0.32 | 25.6 | 736 |
| 5×2×2.5 | 1/1.78 | 7/0.68 | 28.6 | 960 | 19/0.41 | 28.6 | 956 |
| 7×2×0.5 | 1/0.80 | 7/0.30 | 20.5 | 426 | 19/0.18 | 20.5 | 425 |
| 7×2×0.75 | 1/0.97 | 7/0.37 | 22.5 | 515 | 19/0.23 | 22.8 | 526 |
| 7×2×1.0 | 1/1.13 | 7/0.43 | 24.5 | 621 | 19/0.26 | 24.5 | 620 |
| 7×2×1.25 | 1/1.26 | 7/0.48 | 26.3 | 716 | 19/0.29 | 26.3 | 714 |
| 7×2×1.5 | 1/1.38 | 7/0.52 | 27.5 | 804 | 19/0.32 | 27.8 | 818 |
| 7×2×2.5 | 1/1.78 | 7/0.68 | 32.0 | 1110 | 19/0.41 | 32.0 | 1105 |
| 8×2×0.5 | 1/0.80 | 7/0.30 | 22.3 | 484 | 19/0.18 | 22.3 | 482 |
| 8×2×0.75 | 1/0.97 | 7/0.37 | 24.3 | 598 | 19/0.23 | 24.6 | 610 |
| 8×2×1.0 | 1/1.13 | 7/0.43 | 26.4 | 706 | 19/0.26 | 26.4 | 705 |
| 8×2×1.25 | 1/1.26 | 7/0.48 | 28.3 | 814 | 19/0.29 | 28.3 | 812 |
| 8×2×1.5 | 1/1.38 | 7/0.52 | 30.3 | 951 | 19/0.32 | 30.6 | 968 |
| 8×2×2.5 | 1/1.78 | 7/0.68 | 34.8 | 1340 | 19/0.41 | 34.8 | 1335 |
| 10×2×0.5 | 1/0.80 | 7/0.30 | 26.3 | 642 | 19/0.18 | 26.3 | 640 |
| 10×2×0.75 | 1/0.97 | 7/0.37 | 28.7 | 776 | 19/0.23 | 29.1 | 791 |
| 10×2×1.0 | 1/1.13 | 7/0.43 | 31.9 | 957 | 19/0.26 | 31.9 | 956 |
| 10×2×1.25 | 1/1.26 | 7/0.48 | 34.3 | 1105 | 19/0.29 | 34.3 | 1105 |
| 10×2×1.5 | 1/1.38 | 7/0.52 | 36.5 | 1290 | 19/0.32 | 36.9 | 1290 |
| 10×2×2.5 | 1/1.78 | 7/0.68 | 41.3 | 1715 | 19/0.41 | 41.3 | 1710 |
