称重传感器电缆CGVVP CGYUP CGYUPL
- 电 话：18855017299,13637026879
- 邮 箱：823213582@qq.com
产品描述

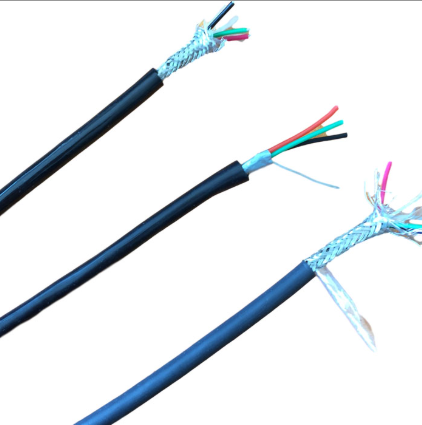

称重传感器电缆CGVVP CGYUP CGYUPL
产品详情
二、产品标准:称重传感器电缆CGVVP CGYUP CGYUPL执行企业标准
三、产品型号
型号 | 产品名称 |
CGVVP / WBVVP | 聚氯乙烯绝缘及护套编织屏蔽传感器电缆 |
CGYUP / WBYUP | 聚乙烯绝缘编织屏蔽聚氨酯护套传感器电缆 |
CGYVPL / WBYVPL | 聚乙烯绝缘铝膜总屏蔽聚氯乙烯护套传感器电缆 |
CGYPLV / WBYPLV | 聚乙烯绝缘铝膜分屏蔽聚氯乙烯护套传感器电缆 |
注：可根据用户要求设计制造各种不同材料。
四、使用特性
1、电缆使用温度：CGYUP / WBYUP型为-40℃～90℃，其余为-20℃～70℃
2、电缆敷设温度不低于-10℃。
3、电缆弯曲半径不小于电缆外径的6倍。
产品参数
五、主要技术指标
型号 | 规格mm2 | 镀锡铜导体mm | 电缆参考外径mm | 电缆参考重量kg |
CGVVP / WBVVP | 4×0.2 | 12/0.15 | 6.0 | 52.6 |
5×0.2 | 7/0.2 | 6.0 | 61.8 | |
CGYUP / WBYUP | 4×0.2 | 7/0.2 | 6.0 | 45.1 |
2×0.75 | 42/0.15 | 7.0 | 61.1 | |
CGYVPL / WBYVPL | 1×0.2 | 7/0.2 | 5.8 | 37.1 |
2×0.2 | 7/0.2 | 6.2 | 43.5 | |
6×0.35 | 7/0.25 | 7.7 | 75.7 | |
7×0.35 | 7/0.25 | 7.7 | 78.6 | |
3×2×0.35 | 7/0.25 | 7.9 | 73.9 | |
2×0.37 | 7/0.26 | 6.5 | 54.8 | |
4×0.37 | 7/0.26 | 6.6 | 61.7 | |
7×0.37 | 7/0.26 | 8.5 | 96.1 | |
4×2×0.37 | 7/0.26 | 9.4 | 103.5 | |
5×2×0.37 | 7/0.26 | 10.2 | 120.1 | |
CGYPLV / WBYPLV | 3×0.2 | 7/0.2 | 6.2 | 44.5 |
2×2×0.2 | 7/0.2 | 5.0 | 34.6 | |
4×2×0.2 | 7/0.2 | 7.5 | 85.7 | |
2×2×0.35 | 7/0.25 | 6.3 | 52.6 | |
2×2×0.37 | 7/0.26 | 6.8 | 58.7 | |
2×2×0.5 | 11/0.25 | 7.9 | 79.1 |
注：产品截面、芯数及外径等也可按客户要求设计生产。
序号 | 标称截面mm2 | 直流电阻Ω/km（20℃） | 绝缘电阻MΩ·km（20℃） | 耐电压V（DC、1min） | |
聚氯乙烯绝缘 | 聚乙烯绝缘 | ||||
1 | 0.2 | 94 | 20 | 1000 | 1000 |
2 | 0.35 | 58 | |||
3 | 0.37 | 55 | |||
4 | 0.5 | 40.1 | |||
5 | 0.75 | 28.0 | |||
