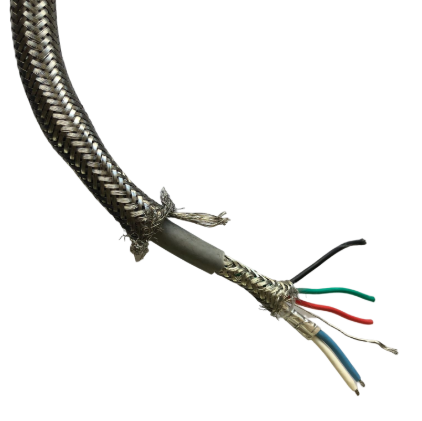

称重传感器专用高精度配套电缆SZYFPV-2 2×19/0.16+3×19/0.20
- 电 话：18855017299,13637026879
- 邮 箱：823213582@qq.com
产品描述
称重传感器专用高精度配套电缆SZYFPV-2 2×19/0.16+3×19/0.20
一、产品用途及特点
POWERCELL PDX承重传感器专用, 桥式传感器 / 汽车衡称重传感器 / 数字称重传感器专用高精度配套电缆。
产品详情
二、产品型号
SZYFPV-2 2×19/0.16+3×19/0.20
三、产品标准
企业标准
四、称重传感器专用高精度配套电缆SZYFPV-2 2×19/0.16+3×19/0.20使用特性
1、 弯曲半径：10倍电缆外径
2、 抗拉强度：成缆拉断力≥800N
3、 阻燃等级：成品电缆能通过GB/T18380.12-2008规定的阻燃试验
五、主要技术指标
1， 额定电压(V) ：300V
2， 温度范围(℃)：-40℃～85℃
3， 产品外径：8.7±0.3mm
4，主要电性能参数见下表：
20℃时***大直流电阻(Ω/Km) | 数据线芯不大于55Ω/km 电源线芯不大于40Ω/km 内屏蔽不大于250Ω/km 内屏蔽接地线不大于75Ω/km 不锈钢丝外屏蔽不大于300Ω/km 外屏蔽接地线不大于15Ω/km |
20℃时***小绝缘电阻(MΩ.Km) | 绝缘线芯间及线芯与屏蔽间500MΩ·km |
耐电压 | 线芯间及线芯与屏蔽间50Hz、1000V AC、1min电压不击穿 （在极限情况下承受50Hz、2000V AC、1min电压不击穿） |
阻抗 | 数据线单元在1MHz时特性阻抗为：（120±12）Ω |
分布电感 | 1kHz数据线单元：线芯间电感不大于0.85μH/m，线芯与屏蔽间不大于0.64μH/m |
分布电容 | 1kHz数据线单元：线芯间电容不大于40pF/m，线芯与屏蔽间不大于100pF/m。 |
延迟时间 | 数据单元芯线延迟时间不大于5nS/m |
注：1，电缆外径可以按用户要求定做；2，可根据实际使用情况调整相关性能参数。
