产品描述
一、产品用途及特点：

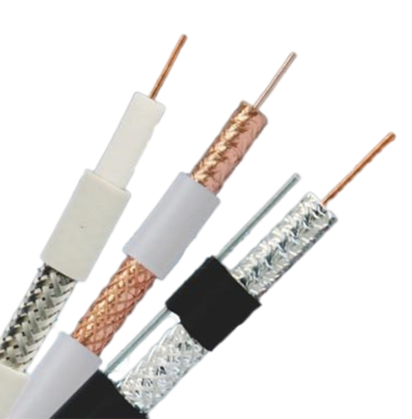

射频电缆RG、RF、RH多用于传输视频信号、无线电信号、测量信号和数据信号的电缆。电缆主体结构由内导体、绝缘、外导体和护套构成。电缆具有低衰减，传输距离远，易于安装等特点。
产品详情
二、产品标准：参照有关标准.
三、产品型号：RG、RF、RH系列
四、 使用特性：使用温度：-30℃—+70℃和-55℃—+200℃
产品参数
五、主要技术指标
M17-C-17F系列50Ω同轴射频电缆参数
序号 | 型号 | 韧铜内导体mm | 标称绝缘外径mm | 外导体 | 标称电缆外径mm | 测试电压kV | 衰减常数≤dB/100m200 MHz | 工作电压≥kV | 特性阻抗Ω | |
内层 | 外层 | |||||||||
1 | RG 8 A/U | 7/0.72 | 7.25 | 软铜线 | — | 10.4 | 10 | 9.9 | 5 | 50±3 |
2 | RG 213（RG213/U） | 7/0.75 | 7.25 | 软铜线 | — | 10.3 | 10 | 9.9 | 5 | |
3 | RG 58/U | 0.8 | 2.95 | 镀锡铜 | — | 5.0 | 5 | 19.4 | 2 | |
4 | RG 58（RG 58 C/U） | 19/0.18（镀锡铜） | 2.95 | 镀锡铜 | — | 5.0 | 5 | 24.0 | 2.5 | |
5 | RG 174（RG 174 A/U） | 7/0.16铜包钢 | 1.5 | 镀锡铜 | — | 2.8 | 4.5 | 38.2 | 1.6 | |
6 | RG 214（RG 214/U） | 7/0.75（镀银铜） | 7.25 | 镀银铜 | 镀银铜 | 10.8 | 10 | 10.4 | 5 | |
7 | RG 233（RG 233/U） | 0.9镀银铜 | 2.95 | 镀银铜 | 镀银铜 | 5.4 | 5 | 19.3 | 2.0 | |
8 | RG 142（RG 142 B/U） | 0.94镀银铜包钢 | 2.95 | 镀银铜 | 镀银铜 | 4.95 | 5.0 | 17.7 | 1.9 | |
9 | RG 303(RG 303/U) | 0.94镀银铜包钢 | 2.95 | 镀银铜 | — | 4.32 | 5 | 18.4 | 1.9 | |
10 | RG 304（RG 304/U） | 1.5镀银铜包钢 | 4.75 | 镀银铜 | 镀银铜 | 7.1 | 5 | 13.5 | 3.0 | |
11 | RG 393（RG 393/U） | 7/0.79镀银铜 | 7.25 | 镀银铜 | 镀银铜 | 9.9 | 5 | 9.7 | 2.5 | |
12 | RG 400（RG 400/U） | 19/0.2 | 2.95 | 镀银铜 | 镀银铜 | 4.9 | 5 | 17.7 | 1.9 | |
使用温度：序号1-7：-30℃—+70℃；序号8-12：-55℃—+200℃。
M17-C-17F系列75Ω同轴射频电缆参数
序号 | 型号 | 韧铜内导体mm | 标称绝缘外径mm | 外导体 | 标称电缆外径mm | 测试电压kV | 衰减常数≤dB/100m200 MHz | 工作电压≥kV | 特性阻抗Ω | |
内层 | 外层 | |||||||||
1 | RG 6（RG 6 A/U） | 0.72铜包钢 | 4.7 | 镀银铜 | 裸铜 | 8.5 | 5 | 12.5 | 3 | 75±5 |
2 | RG 11（RG 11A/U） | 7/0.4镀锡铜 | 7.25 | 裸铜 | — | 10.3 | 8 | 9.3 | 5 | |
3 | RG 12（RG 12A/U） | 7/0.4镀锡铜 | 7.25 | 裸铜 | 镀锌钢丝 | 14.3 | 8 | 9.3 | 5 | |
4 | RG 59（RG 59 B/U） | 0.58铜包钢 | 3.7 | 裸铜 | — | 6.2 | 5 | 15.7 | 3.5 | |
5 | RG 216 | 7/0.4镀锡铜 | 7.25 | 裸铜 | 裸铜 | 10.8 | 5 | 9.3 | 3.5 | |
使用温度：-30℃—+70℃
M17/RG系列同轴射频电缆参数
序号 | 型号 | 韧铜内导体mm | 标称绝缘外径mm | 外导体 | 标称电缆外径mm | 标称电容pF/m | 衰减常数≤dB/100m200 MHz | 电缆约重kg/km | 特性阻抗Ω | |
内层 | 外层 | |||||||||
1 | RG 58 ER | 16/0.18 | 2.85 | 裸铜 | — | 5.0 | 100 | 20.6 | 34.4 | 50±3 |
2 | RG 58 CX | 19/0.18镀锡铜 | 2.95 | 镀锡铜 | — | 5.0 | 100 | 20.4 | 37.1 | |
3 | RG 174 UR | 7/0.16 | 1.5 | 裸铜 | — | 2.8 | 100 | 38.5 | 12.7 | |
4 | RG 213 BX | 7/0.75 | 6.5 | 裸铜 | — | 9.5 | 100 | 10.5 | 135.1 | |
5 | RG 213 TY | 7/0.75 | 7.25 | 裸铜 | — | 10.3 | 100 | 10.0 | 149.7 | |
6 | RG 214 PK | 7/0.75（镀银铜） | 7.25 | 镀银铜 | 镀银铜 | 10.8 | 100 | 10.5 | 167.6 | |
7 | RG 233 FX | 19/0.18镀银铜 | 2.95 | 镀银铜 | 镀银铜 | 5.4 | 100 | 20.4 | 54.2 | |
8 | RG 233 RK | 0.9镀银铜 | 2.95 | 镀锡铜 | 镀锡铜 | 5.4 | 100 | 19.3 | 46.3 | |
9 | RG 58 URM（URM76） | 7/0.32 | 2.95 | 裸铜 | — | 5.0 | 100 | 19.9 | 36.9 | |
10 | RG 58 U43（URM43） | 0.9 | 2.95 | 裸铜 | — | 5.0 | 100 | 19.3 | 42.5 | |
11 | RG 213 URM（URM 67） | 7/0.75 | 7.25 | 裸铜 | — | 10.3 | 100 | 9.9 | 165.5 | |
12 | RG 6 | 1.02铜包钢 | 4.57 | 铝塑复合膜 | 铝丝 | 6.91 | 54 | 9.5 | 45 | 75±5 |
13 | RG 6/U | 1.02 | 4.57 | 铝箔 | 铝丝 | 7.0 | 54 | 9.2 | 43 | |
14 | RG 6/U4 | 1.02 | 4.6 | 铝箔 | 镀锡铜 | 6.8 | 53 | 8.9 | 46 | |
15 | RG 6/U6 | 1.02 | 4.6 | 铜箔 | 裸铜 | 6.8 | 54 | 9.2 | 50 | |
16 | RG 6四层屏蔽 | 1.02铜包钢 | 4.6 | 铝箔麦拉和铝丝 | 铝箔麦拉和铝丝 | 7.55 | 54 | 9.3 | 59.8 | |
17 | RG 6 AX | 0.72铜包钢 | 4.7 | 镀银铜 | 裸铜 | 8.5 | 67 | 12.5 | 112.4 | |
18 | RG 11 | 1.63铜包钢 | 7.2 | 铝箔 | 铝丝 | 10.3 | 53 | 6.8（250MHz） | 116.4 | |
19 | RG 11 AL | 7/0.4 | 7.25 | 裸铜 | — | 10.3 | 67 | 9.7 | 118.2 | |
20 | RG 11 AX | 7/0.4 | 7.25 | 裸铜 | — | 10.3 | 67 | 9.2 | 140.2 | |
21 | RG 11URM（URM 57） | 1.15 | 7.25 | 裸铜 | — | 10.3 | 67 | 8.2 | 146.7 | |
22 | RG 59 PK | 0.58铜包钢 | 3.7 | 裸铜 | — | 6.15 | 67 | 16.2 | 45.7 | |
23 | RG 59 BX | 0.58铜包钢 | 3.7 | 裸铜 | — | 6.2 | 67 | 15.7 | 50.9 | |
24 | RG 59 LL | 7/0.25 | 3.7 | 裸铜 | — | 6.15 | 56 | 14.0 | 53 | |
25 | RG 59 DS | 0.6 | 3.7 | 裸铜 | 镀锡铜 | 6.1 | 67 | 15.5 | 59.8 | |
26 | RG 175 AF | 9/0.1 | 1.5 | 镀银铜 | — | 2.8 | 67 | 12.95 | 40.7 | |
使用温度：-30℃—+70℃
M17/RG系列同轴射频电缆-低损耗 参数
序号 | 型号 | 韧铜内导体mm | 标称绝缘外径mm | 外导体 | 标称电缆外径mm | 标称电容pF/m | 衰减常数≤dB/100m100 MHz | 电缆约重kg/km | 特性阻抗Ω | |
内层 | 外层 | |||||||||
1 | RF 50 LTA | 7/0.25镀锡铜 | 2.0 | 铝塑带 | 镀锡铜 | 3.6 | 95 | 17.3 | 18.3 | 50±3 |
2 | RF 195 LTA | 0.95 | 2.8 | 铝塑带 | 镀锡铜 | 5.0 | 80 | 11.3 | 36.6 | |
3 | RF 58 LAP | 7/0.4镀锡铜 | 3.1 | 铝塑带 | 镀锡铜 | 5.0 | 80 | 12.8 | 33.9 | |
4 | RF 58 LTA | 1.0（裸铜+黑色PE） | 2.95 | 铝塑带 | 镀锡铜 | 5.0 | 80 | 9.8 | 35.4 | |
5 | RF 58 LL | 7/0.5 | 3.8 | 裸铜 | — | 5.4 | 80 | 10.2 | 45.9 | |
6 | RF 8 MINI | 19/0.28 | 3.9 | 裸铜 | — | 6.1 | 80 | 10.5 | 53.7 | |
7 | RF 240 LTA | 1.4 | 3.8 | 铝塑带 | 镀锡铜 | 6.1 | 80 | 7.8 | 52.6 | |
8 | RF 8 LAP | 19/0.28 | 3.9 | 铝塑带 | 镀锡铜 | 6.1 | 80 | 9.8 | 48.1 | |
9 | RH 100 | 2.5 | 6.9 | 铜塑带 | 裸铜 | 9.7 | 80 | 3.6 | 128.4 | |
10 | RH 200 INT | 2.5 | 6.9 | 铜塑带 | 裸铜 | 10.3 | 80 | 3.6 | 88.5 | |
11 | RHF 400 LTA | 2.62 | 7.2 | 铝塑带 | 镀锡铜 | 10.3 | 80 | 3.6 | 122.1 | |
12 | RF 400 LRP | 2.62 | 7.2 | 铜塑带 | 裸铜 | 10.3 | 80 | 3.6 | 137.7 | |
13 | RG 8 LRP | 7/0.75 | 7.25 | 铜塑带 | 裸铜 | 10.4 | 100 | 5.4 | 137.9 | |
使用温度：-30℃—+70℃
M17/RG系列同轴射频电缆-广播同轴75Ω参数
序号 | 型号 | 韧铜内导体mm | 标称绝缘外径mm | 外导体 | 标称电缆外径mm | 标称电容pF/m | 衰减常数≤dB/100m200 MHz | 电缆约重kg/km | 特性阻抗Ω | |
内层 | 外层 | |||||||||
1 | RG 59 FX | 7/0.2 | 3.7 | 裸铜 | — | 6.2 | 67 | 11.5（100MHz） | 49.4 | 75±5 |
2 | RF 175 AF | 7/0.13（镀锡铜） | 1.7 | 镀锡铜 | — | 2.6 | 56 | 15.8（100MHz） | 11.3 | |
3 | SLS 28810 | 0.6 | 2.8 | 铝塑带 | 镀锡铜 | 4.7 | 56 | 14.7（230MHz） | 30.5 | |
4 | 5×SL 28810 | 0.6 | 2.8 | 铝塑带 | 镀锡铜 | 14.2 | 56 | 15.1 | 192.7 | |
5 | 8×SL 28810 | 0.6 | 2.8 | 铝塑带 | 镀锡铜 | 18.0 | 56 | 13.7 | 371.6 | |
6 | 10×SL 28810 | 0.6 | 2.8 | 铝塑带 | 镀锡铜 | 22.0 | 56 | 13.7 | 533.3 | |
7 | SLS 37885 | 0.8 | 3.65 | 铝塑带 | 镀锡铜 | 5.9 | 56 | 12.5（230MHz） | 49.5 | |
8 | 4×SLS 37885 | 0.8 | 3.65 | 铝塑带 | 镀锡铜 | 16.9 | 56 | 11.6 | 340.1 | |
9 | 5×SLS 37885 | 0.8 | 3.65 | 铝塑带 | 镀锡铜 | 19.4 | 56 | 11.6 | 440.3 | |
10 | SLS 50755 | 7/0.4 | 4.95 | 铝塑带 | 镀锡铜 | 7.0 | 53 | 9.5（230MHz） | 56.25 | |
11 | SLS 64955 | 1.4 | 6.4 | 铝塑带 | 镀锡铜 | 9.2 | 53 | 7.4 | 109.2 | |
使用温度：-30℃—+70℃
