产品描述

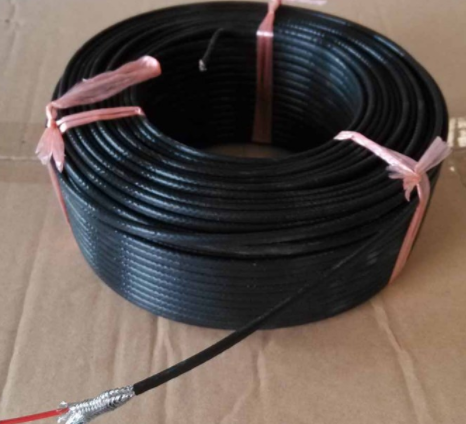

低烟无卤补偿导线ZW-SC-YYP
低烟无卤补偿导线ZW-SC-YYP是在一定温度范围内（包括常温）具有与所匹配的热电偶的热电动势值相同的一对或多对带有绝缘层的导线或电缆，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差，补偿导线与补偿电缆分为延长型和补偿型两种
热电偶补偿电缆主要结构材料及代号:
项目 | 代号 | 代号含义 | 项目 | 代号 | 代号含义 |
阻燃特性 | / | 非阻燃(省略) | 绝缘材料 | V | 聚氯乙烯 |
ZC | 普通阻燃 | F | FEP或PFA氟塑料 | ||
ZL | 低烟低卤阻燃 | VD | 低烟低卤聚氯乙烯 | ||
ZW | 低烟无卤阻燃 | 护套材料 | V | 聚氯乙烯 | |
系列代号 | C | 补偿电缆 | VD | 低烟低卤聚氯乙烯 | |
使用分类 | G | 一般用(100℃) | B | 无碱玻璃丝 | |
H | 耐热级(200℃) |
屏蔽材料
| / | 无屏蔽 | |
精度等级 | / | 普通级 | P | 铜丝编织屏蔽 | |
S | 精密级 | P1 | 镀锡铜丝编织屏蔽 | ||
耐热等级 | 70 | 高使用温度为70℃ | P2 | 铜带或铜塑复合带绕包屏蔽 | |
100 | 高使用温度为105℃ | P3 | 铝带或铝塑复合带绕包屏蔽 | ||
200 | 高使用温度为205℃ | 铠装材料 | 22/23 | 钢带/细钢丝铠装 | |
260 | 高使用温度为260℃ | 导体种类 | R | 多股绞合导体 |
型号 | 热电偶 分度号 | 配用 热电偶 | 补偿导线合金丝 | 绝缘层着色 | ||
正极 | 负极 | 正极 | 负极 | |||
BC | B | 铂铑30-铂铑6 | 铜 | 铜 | 红 | 灰 |
SC | S | 铂铑10-铂 | SPC（铜） | SNC(铜镍0.6) | 红 | 绿 |
RC | R | 铂铑13-铂 | RPC（铜） | RNC(铜镍0.6) | 红 | 绿 |
KCA | K | 镍铬-镍硅 | KPCA（铁） | KNCA((铜镍22) | 红 | 兰 |
KCB | KPCB（铜） | KNCB(铜镍40) | 红 | 兰 | ||
KX | KPX(镍铬10) | KNX(镍硅3) | 红 | 黑 | ||
NC | N | 镍铬硅-镍硅 | NPC（铁） | NNC(铜镍18) | 红 | 灰 |
NX | NPX（镍铬14硅） | NNX(镍硅4) | 红 | 灰 | ||
EX | E | 镍硅-铜镍 | EPX(镍铬10) | ENX(铜镍45) | 红 | 棕 |
JX | J | 铁-铜镍 | JPX（铁） | JNX(铜镍45) | 红 | 紫 |
TX | T | 铜-铜镍 | TPX（铜） | TNX(铜镍45) | 红 | 白 |
WC3/25 | WRe3-WRe25 | 钨铼3-钨铼25 | WPC3/25 | WNC3/25 | 红 | 黄 |
WC5/26 | WRe5-WRe26 | 钨铼5-钨铼26 | WPC5/26 | WNC5/26 | 红 | 橙 |
低烟无卤补偿导线ZW-SC-YYP型号和名称
补偿导线型号按产品的品种划分为：SC，KC，KX，EX，JX，TX。
其中：a)型号第一个字母与热电偶的分度号相对应；
b)字母“X”表示延伸型补偿导线(型别)
c)字母“C”表示补偿型补偿导线(型别)
热电偶补偿电缆其他特殊性能型号: |
本产品可生产为耐寒型、防水型特殊性能的补偿导线及电缆，其标识在型号后面用：耐寒型（L）表示、防水型（S）表示，如SC-G-VVRP1的产品的耐寒型为SC-G-VVRP1（L） 低烟无卤阻燃表示：ZW-SC-YYP |
电缆交货长度: |
1、电缆交货长度应不小于100米，允许长度不小于20米的短段交货。 |
2、根据双方协议可任何长度的电缆交货。 |
