总线电缆CC-Link

产品用途

 总线电缆CC-Link是高速传输控制和信息数据的现场网络系统。可高速处理控制及数据信息，以提供有效可靠的生产自动化系统。

整体铝箔加镀锡铜网编织双屏蔽具有极好的抗电磁干扰能，阴燃柔性混合料护套具有阴燃和防油特性；

PUR护套具有极好抗机械特性，耐磨，耐油，抗酸碱，抗水解，耐腐蚀，防紫外线，适合复杂恶劣环境使用。

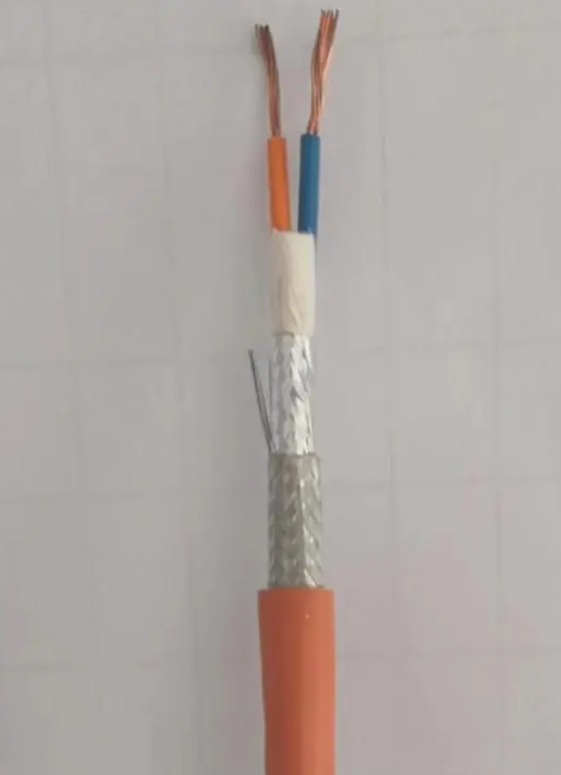

 总线电缆CC-Link产品结构

规    格：20AWG*3C

导   体：铜导体20AWG

绝缘材料：发泡实心双层聚乙烯

护套材料：特殊PVC混合料/PUR

护套颜色：红色或紫色

引流线：绞合镀锡铜丝(22AWG)

屏  蔽：铝箔+镀锡铜丝编织，编织密度≥80%

 总线电缆CC-Link技术参数

额定电压：300V

测试电压：2000V

额定温度：-40°C~+70°C

导体电阻：36.0Ω/km   max

绝缘电阻：10.0GOhmx*km  min

***小弯曲半径：

 固定安装：7X电缆外径

 移动安装：10X电缆外径

环保要求：符合RoHS  REACH环保要求

阻燃特性：符合1EC60332-1-2

互电容（1kHZ）：60.0nF/km

特性阻抗(1kHZ)： 110Ω ± 10 Ω

数据传输率：

     156Kbit/s：1200m

     625Kbit/s：600m

     2.5Mbit/s：200m

     5.0Mbit/s：110~150m

     10.0Mbit/s：50~100m

衰减：

    1MHz：1.6dB/100M

    5MHz：3.5dB/100M

 总线电缆CC-Link产品特性：

具有良好的抗电磁干扰性
