计算机电缆


三线组计算机电缆

三线组计算机电缆产品应用该类型电缆采用对绞、对屏、总屏(或三线组合、组屏蔽、组屏总屏)等结构形式,具有介质损耗小、传输传号能力强、抗干扰性能好等
  • 电 话:18855017299,13637026879
  • 邮 箱:823213582@qq.com
产品描述

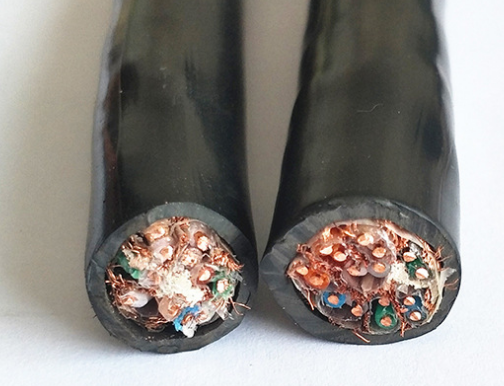

                                                      三线组计算机电缆

产品应用

该类型电缆采用对绞、对屏、总屏(或三线组合、组屏蔽、组屏总屏)等结构形式,具有介质损耗小、传输传号能力强、

抗干扰性能好等特点,能可靠地传输微弱的模拟信号,适用于交流额定电压300/500V或直流1000V及以下电子计算机网络

及自动化控制系统的信号传输、抗干扰性能要求较高的检测装置和仪器仪表的连接;

产品结构

参考标准:TICW/06-2009

导    体:多股精细束绞铜丝,符合GB/T3596-2008,第五种导体要求

绝缘材料:PE PVC  XLPE  WJ1等

填充:网状聚丙烯

芯线绞合:对线组,三线组,四线组

内护(可选):高强度聚氯乙烯

分屏蔽(可选):铝箔或(镀锡)铜丝编织,编织密度≥80%

总屏蔽(可选):铝箔或(镀锡)铜丝编织,编织密度≥80%

护套材料:聚氯乙烯

护套颜色:黑色以及其他颜色

芯线颜色:

  对线组:蓝、白

  三线组:蓝、白、红

  四线组:蓝、白、红、黑

  线组与线组之间可以用色带进行区分

技术参数

额定电压:交流50Hz  300/500V

测试电压:2000V

额定温度:PE PVC  WJ1:+70℃    XLPE:90℃

***小弯曲半径:

    固定安装:硬导体:10×电缆外径   软导体:7×电缆外径

    移动安装:硬导体:12×电缆外径   软导体:10×电缆外径

阻燃特性:如有阻燃要求,可很据GB/T19666-2019标准要求定制

产品相关型号及名称:

DJYPV:聚乙烯绝缘铜丝编织分屏蔽聚氯乙烯护套阻燃型电子计算机用电缆

DJYVP:聚乙烯绝缘铜丝编织总屏蔽聚氯乙烯护套阻燃型电子计算机用电缆

DJYPVP:聚乙烯绝缘铜丝编织分屏蔽、总屏蔽聚氯乙烯护套阻燃型电子计算机用电缆

DJYPVR:聚乙烯绝缘铜丝编织分屏蔽聚氯乙烯护套阻燃型软结构电子计算机用电缆

DJYVPR:聚乙烯绝缘铜丝编织总屏蔽聚氯乙烯护套阻燃型软结构电子计算机用电缆

DJYPVPR:聚乙烯绝缘铜丝编织分屏蔽、总屏蔽聚氯乙烯护套阻燃型软结构电子计算机用电缆

DJYP2V:聚乙烯绝缘铜带分屏蔽聚氯乙烯护套阻燃型电子计算机用电缆

DJYVP2:聚乙烯绝缘铜带总屏蔽聚氯乙烯护套阻燃型电子计算机用电缆

DJYP2VP2:聚乙烯绝缘铜带分屏蔽、总屏蔽聚氯乙烯护套阻燃型电子计算机用电缆

DJYP3V:聚乙烯绝缘铝塑复合带分屏蔽聚氯乙烯护套阻燃型电子计算机用电缆

DJYVP3:聚乙烯绝缘铝塑复合带总屏蔽聚氯乙烯护套阻燃型电子计算机用电缆

DJYP3VP3:聚乙烯绝缘铝塑复合带分屏蔽、总屏蔽聚氯乙烯护套阻燃型电子计算机用电缆

注意:钢带铠装断裂型号后面加“-22”

         钢丝铠装断裂型号后面加“-32”
