可恢复感温电缆JTW-LD-HK3003/85/1055
可恢复感温火灾探测器电缆以下简称探测器）是一种可恢复式火灾探测产品，该探测器以GB16280-2014《线型感温火灾探测器》为其主要设计依据，具有定温火灾探测报警特性。该探测器由感温电缆、信号处理单元、终端单元组成，采用继电器无源触点方式输出，可方便地与不同厂家的火灾报警控制器配套使用，广泛应用于冶金、电力、石化等工业场合的火灾早期探测。

二.工作原理

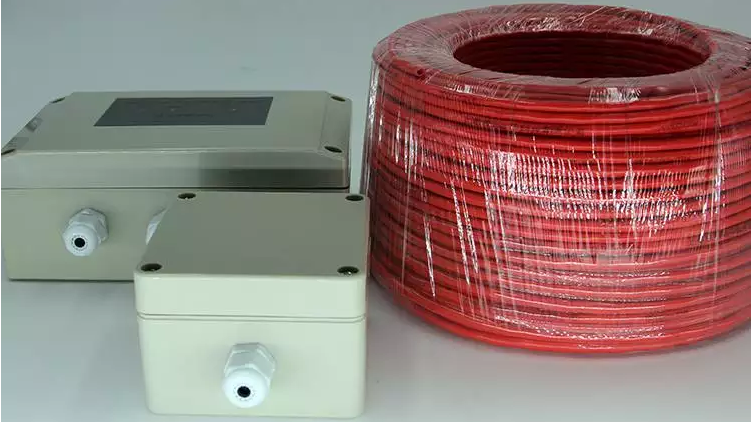

探测器由感温电缆、信号处理单元、终端单元组成。感温电缆采用两芯缆式结构，其芯线采用直径为 0.6mm 的金属丝，金属丝的外部有感温材料，芯线之间的阻抗随其周围温度的变化而改变；信号处理单元内设信号处理电路，其中包括信号采集、信号放大转换电路、显示电路等。信号处理单元与一定长度的感温电缆和终端单元连接使用，信号处理单元对感温电缆进行连续的监视，对于异常情况造成的温度升高和断线、短路进行报警。

三. 主要功能特点及技术性能

1.符合中华人民共和国*** GB16280-2014《线型感温火灾探测器》的相关要求。

其动作性能的受热长度为 1 米。

2.具有定温报警功能，定温报警阈值为 105℃ 。

3.使用长度≤200m。

4.具有火灾报警、故障报警两组独立无源继电器触点输出。

5.可以监视感温电缆的开路、短路故障。

6.感温电缆采用绞合缆式结构，抗机械损伤、抗电磁干扰能力强。

四．主要技术参数：

7.自恢复保险丝:                                400 mA

8．火警输出形式：      继电器（报警时闭合）输出

故障输出形式：      继电器转换触点输出

9．继电器触点容量：1A/24VDC

10.  外形尺寸:

信号处理单元外形尺寸(长×宽 ×高): 160.0mm × 100.0mm × 64.5mm 终端单元外形尺寸(长×宽 ×高):80mm ×82mm × 56mm
