不可恢复感温电缆JTW-LD-105

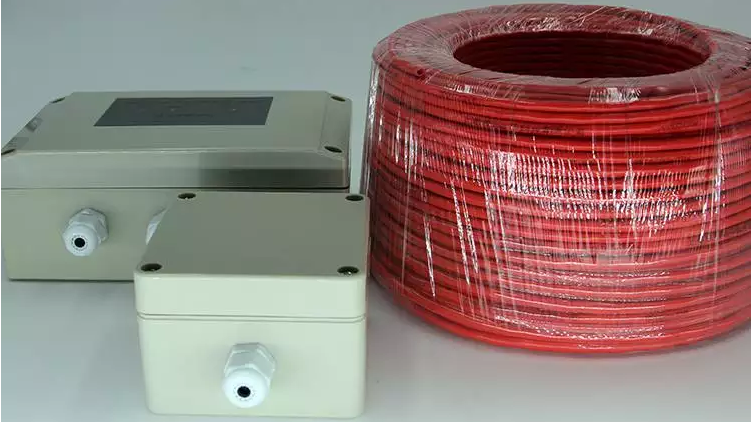

   不可恢复感温电缆JTW-LD-105 有探测器由感温电缆、信号处理单元、终端单元组成，采用继电器无源触点方式输出，可方便地与不同厂家的火灾报警控制器配套使用，广泛应用于冶金、电力、石化等工业场合的火灾早期探测。

二.不可恢复感温电缆JTW-LD-105工作原理

探测器由感温电缆、信号处理单元、终端单元组成。感温电缆采用两芯缆式结构，其芯线采用直径为0.6mm的金属丝，金属丝的外部有感温材料，芯线之间的阻抗随其周围温度的变化而改变；信号处理单元内设信号处理电路，其中包括信号采集、信号放大转换电路、显示电路等。信号处理单元与一定长度的感温电缆和终端单元连接使用，信号处理单元对感温电缆进行连续的监视，对于异常情况造成的温度升高和断线、短路进行报警。

三. 不可恢复感温电缆JTW-LD-105主要功能特点及技术性能

1. 符合中华人民共和国国家标准GB16280-2014《线型感温火灾探测器》的相关要求。其动作性能的受热长度为1米。

2. 具有定温报警功能，定温报警阈值为105℃ 。

3. ***大使用长度≤200m。

4. 具有火灾报警、故障报警两组独立无源继电器触点输出。

5. 可以监视感温电缆的开路、短路故障。

6. 感温电缆采用绞合缆式结构，抗机械损伤、抗电磁干扰能力强。

四．主要技术参数：

1. 报警温度105℃±10％

2. 使用环境温度：-40℃～70℃

3. 使用环境相对湿度：≤95％，无凝露.

4. 工作电压：

5. 工作电流:

   ***大静态监视电流：      ≤90mA

***大报警状态电流：     ≤ 160mA

  ***大工作电流: ≤ 200mA

  6 .自恢复保险丝工作电流:   400 mA

  7．火警输出形式：   继电器（报警时闭合）输出

     故障输出形式：   继电器转换触点输出

8．继电器触点容量：1A/24VDC

9. 外形尺寸:

 信号处理单元外形尺寸(长x宽 x高): 160mm x 120mm x 57mm

 终端单元外形尺寸(长x宽 x高):80mm x 82mm x 56mm

五．主要应用场所

1.    电缆隧道、电缆廊道、电缆夹层等电缆类区域；

2.    皮带输送机或系统等；

3.    液压站及润滑油库、油管廊及其它供油系统场所；

4.    电力分布系统：变压器、变电站（所）、马达控制中心以及其它电力切换装置系统等；

5.    酒库、仓库及货架库等；

6.    工业过程及材料输送系统；

7.    化学品储存工厂；

8.    计算机房、电气控制室以及其它洁净厂房等。
