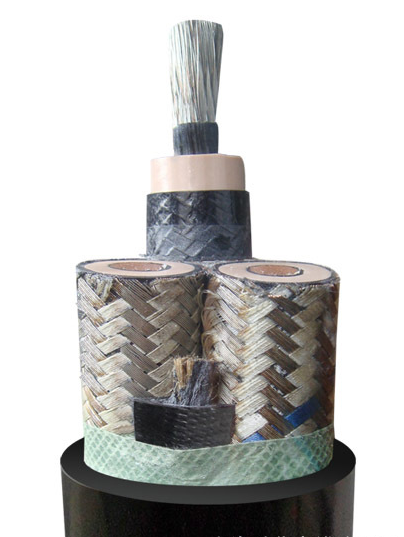

石油平台屏蔽电缆WDZ-OILP-125-1*185
- 电 话：18855017299,13637026879
- 邮 箱：823213582@qq.com
产品描述
1、适用范围：石油平台屏蔽电缆WDZ-OIL-125(P) 2000V-1*185主要适用额定电压2kV及以下的石油平台钻井架上大功率电机、压缩机及各种泵类的电力传输系统及船舶动力系统
2、石油平台屏蔽电缆WDZ-OIL-125(P) 2000V-1*185使用特性：
2.1额定电压2k2.2电缆使用环境温度应不低于-40℃。
2.3电缆导体的长期允许工作温度应不超过125℃；
2.4 DRYJ-225mm2/444MCM具有耐油、阻燃、耐日光、柔软、耐磨、耐低温、耐潮湿等特性。
2.5电缆敷设的允许弯曲半径：
电缆外径（D）为20mm及以-应不小于3D；
电缆外径（D）为20mm及以-应不小于5D。
注：D—电缆的实际外径，单位mm。
交流2000v及以下石油平台钻井屏蔽电缆
规格：444MCM 截面：225mm 2
导体：镀锡铜丝
绝缘：乙丙橡胶
护套： 低烟无卤护套
屏蔽：镀锡铜丝
型 号：DRYJ（WDZ-OILP）
额定电压： 600V、2000V
3.型号及名称：
型 号 | 名 称 | 芯 数 |
WDZ-OIL-2000 | 石油平台用钻探动力电缆 | 单芯和多芯 |
WDZ-OILP-2000 | 石油平台用钻探动力屏蔽电缆 |
DZ-OIL-2000V石油钻井平台电缆
WDZ-OIL-2000V | 截面 | 美国线规 | 股数 / 线径 | 电线外径 |
20 ℃直流电阻 | |
600V | 2000V | |||||
120 | 250MCM | 1702/0.30 | 21.0 | 21.8 | 0.164 | |
150 | 300MCM | 2109/0.30 | 23.4 | 24.6 | 0.132 | |
350MCM | ||||||
185 | 400MCM | 1443/0.40 | 25.5 | 26.8 | 0.108 | |
225 | 444MCM | 1100/0.51 | 26.0 | 28.0 | 0.0883 | |
240 | 500MCM | 1924/0.40 | 29.4 | 30.6 | 0.0817 | |
271.7 | 535MCM | 1325/0.51 | 30.0 | 32.0 | 0.0732 | |
300 | 550MCM | 2368/0.40 | 32.0 | 33.4 | 0.0654 | |
WDZ-OILP石油平台屏蔽电缆
WDZ-OILP-125- | 截面 | 美国线规 | 股数 / 线径 | 电线外径 |
20 ℃直流电阻 | |
600V | 2000V | |||||
50 | 1/0 | 703/0.30 | 18.8 | 19.5 | 0.393 | |
2/0 | ||||||
70 | 3/0 | 999/0.30 | 21.5 | 23.0 | 0.277 | |
95 | 4/0 | 1332/0.30 | 24.5 | 27.0 | 0.21 | |
120 | 250MCM | 1702/0.30 | 27.0 | 28.5 | 0.164 | |
150 | 300MCM | 2109/0.30 | 29.5 | 31.0 | 0.132 | |
350MCM | ||||||
185 | 400MCM | 1443/0.40 | 31.5 | 32.0 | 0.108 | |
225 | 444MCM | 1100/0.51 | 33.5 | 35.0 | 0.0883 | |
240 | 500MCM | 1924/0.40 | 35.8 | 37.0 | 0.0817 | |
271.7 | 535MCM | 1325/0.51 | 37.0 | 38.5 | 0.0732 | |
