产品描述

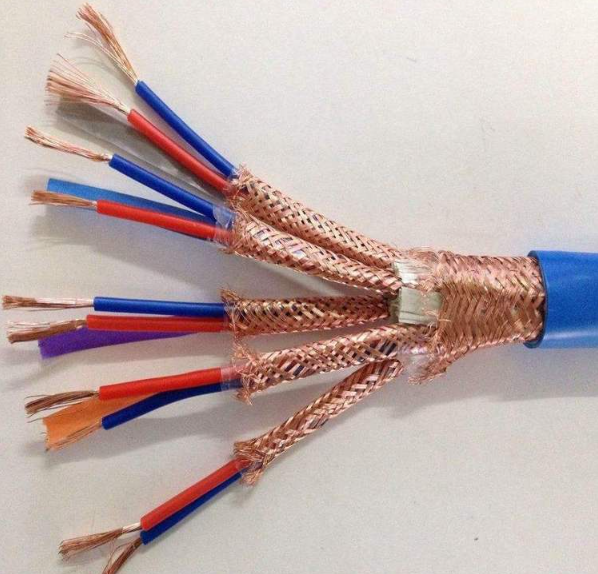

本安电缆EISC-SS-2*2*1.0
本安电缆EISC-SS-2*2*1.0标准主要技术指标系参照IEC227(1979)出版物及英国BS5308Part1标准资料编制。
用途：本安电缆EISC-SS-2*2*1.0用于交流额定电压450/750V及以下，抗射频干扰及抗近场耦合能力较强的对本质安 全要求的敷设场所；也适用于有******爆炸环境运作的工业部门的集散系统和本质安 全电路信号传输等。
型号。名称及使用范围：(见表1)
表1
型 号 | 名 称 | 主要使用范围 |
EISC-S | 铜芯聚乙烯绝缘，聚氯乙烯护套二芯绞合屏蔽，阻燃防爆本质安 全电缆 | 敷设在室内.电缆沟管道的固定场合 |
EISC-S22 | 铜芯聚乙烯绝缘，聚氯乙烯护套二芯绞合屏蔽，阻燃防爆内钢带铠装本质安 全电缆 | 敷设在室内.电缆沟管道内，直埋能承受较大机械外力等固定场合 |
EISC-SS EISC-SS-R | 铜芯聚乙烯绝缘，聚氯乙烯护套二芯绞合屏蔽，总屏蔽阻燃防爆本质安 全电缆 | 敷设在室内.电缆沟管道内固定场合 |
使用条件：
1) 额定电压为450/750V。
2) 电缆导体的长期允许工作温度为70℃。
3) 电缆的敷设温度应不低于0℃，允许推荐的弯曲半径无铠装电缆应不小于电缆外径的6倍。有铠装的电缆应不小于电缆外径的12倍。
规格及技术参数：
1)规格范围，见表2。
表2
电缆型号 | 额定电压(V) | 绞对组数 | 标准截面(mm2) |
EISC-S EISC-S22 EISC-SS EISC-SS22 | 450/750 | 1~12 | 1.5~2.5 |
注：推荐的组数系列为1，2，3，4，5，7，8，10，12。
2导体结构型式及计术参数规定，见表3。
表3
标称截面(mm2) | 导体结构 | 20℃时导体直流电阻(Ω/km) | ||
种类 | 根数/单根直径(mm) | 不镀锡 | 镀锡 | |
1.0 | 1 3 | 1/1.13 32/0.20 | 18.1 19.5 | 18.2 20.0 |
1.5 | 1 3 | 1/1.38 48/0.20 | 12.1 13.3 | 12.2 13.7 |
2.5 | 1 3 | 1/1.78 49/0.26 | 7.41 7.98 | 7.56 8.21 |
