计算机电缆


计算机电缆DJYPV22 DJYVP22

计算机电缆DJYPV22 DJYVP22产品特点:计算机电缆DJYPV22 DJYVP22,选用介电常数小的高压聚乙烯作绝缘。采用对绞、对屏、总屏(或三线组合、组屏蔽、组屏总屏)等结构形式,具有介质
  • 电 话:18855017299,13637026879
  • 邮 箱:823213582@qq.com
产品描述

                                                      计算机电缆DJYPV22 DJYVP22

产品特点:计算机电缆DJYPV22 DJYVP22,选用介电常数小的高压聚乙烯作绝缘。采用对绞、对屏、总屏(或三线组合、组屏蔽、组屏总屏)等结构形式,具有介质损耗小、传输传号能力强、抗干扰性能好等特点,能可靠地传输微弱的模拟信号。

 执行标准:计算机电缆DJYPV22 DJYVP22执行TICW-06/2009

使用特性:
工作温度:一般型不超过70℃,型号后带105的zui高不超过105℃。
zui低环境温度:固定敷设-40℃非固定敷设-15℃
额定电压Uo/U:300/500V
zui小弯曲半径:无铠装层电缆应不小于电缆外径的6倍
带铠装层电缆应不小于电缆外径的12倍

主要技术指标:

性能项目

单位

技术指标

聚乙烯绝缘

聚氯乙烯绝缘

20℃时绝缘电阻

任一线对导体间

MΩ·km

500

25

线对屏蔽间

1

1

工作电容(1kHz)

3型

pF/m

75

200

1和2

90

电容不平衡(1kHz)

pF/M

1

/

电感电阻比

截面

μh/Ω

20
20
25
35

20
20
25
35

0.5mm2
0.75mm2
1.0mm2
1.5mm2

屏蔽抑制系数≤


0.01

0.01

试验电压

V/1min

1000

1000

阻燃性


符合12666-90要求

符合12666-90要求

型号/名称/性能

型号

电缆名称

敷设方式

DJYPV

铜芯聚乙烯绝缘,对绞铜丝编织屏蔽,聚氯乙烯护套电子计算机电缆

1、固定敷设在室内、电缆沟或管道内。

2、电缆长期工作温度:

-20oC~65oC3、电缆敷设温度不低于0OC,弯曲半径不小于电缆外径的10倍。



DJYP2V

铜芯聚乙烯绝缘,对绞铜带屏蔽,聚氯乙烯护套电子计算机电缆

DJYP3V

铜芯聚乙烯绝缘,对绞铝/塑料薄膜复合屏蔽,聚氯乙烯护套电子计算机电缆

DJYP2VP2

铜芯聚乙烯绝缘,对绞铜带屏蔽,铜带总屏蔽聚氯乙烯护套电子计算机电缆

DJYP3VP3

铜芯聚乙烯绝缘,对绞铝/塑料薄膜复合屏蔽,铝/塑薄膜复合带总屏蔽,聚氯乙烯护套电子计算机电缆

DJYPV22

铜芯聚乙烯绝缘,对绞铜丝编织屏蔽,钢带铠装/聚氯乙烯护套电子计算机电缆

DJYP2V22

铜芯聚乙烯绝缘,对绞铜带屏蔽,钢带铠装/,聚氯乙烯护套电子计算机电缆

DJYP3V22

铜芯聚乙烯绝缘,对绞铝/塑复合带屏蔽/钢带铠装/,聚氯乙烯护套电子计算机电缆

DJYP2V22P2

铜芯聚乙烯绝缘,对绞铜带屏蔽,铜带总屏蔽/钢带铠装/聚氯乙烯护套电子计算机电缆

DJYP3V22P3

铜芯聚乙烯绝缘,对绞铝/塑复合带屏蔽,铝/塑复合带总屏蔽/钢带铠装,聚氯乙烯护套电子计算机电缆

型号规格

型号

额定电压U./V

对数

标称截面

DJYPV DJYP2V DJYP3V

300/500

1,2,3,4,5,6,7,8,9,10, 12,14,16,19,24,27,30,37

0.75,0.8,1.0, 1.5,2.5

DJYP2VP2 DJYP3VP3

2,3,4,5,7,8,9,10,12,14, 16,19,24,27, 30,37

DJYPV22 DJYP2V22 DJYP3V22 DJYP2V22P2 DJYP3V22P3

1,2,3,4,5,6,7,8,9,10,12, 14,16,19,24,27,30,37

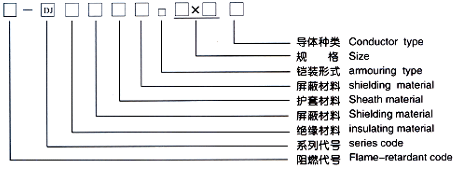

型号命名方法
1.电子计算机电缆的产品型号是按照电线,电缆产品型号编制方法确定的它是由以下几部分组成。

类别/用途

导体

绝缘

内护层

特征

外护层

----

派生

例如:

DY

Y

P

V

2.铜(带)

电子计算机

(铜导体省略)聚乙烯

屏蔽

聚氯乙烯


型号说明

项目

代号

说明

阻燃代号

/
ZR
ZRA
ZRB
ZRC

非阻燃可省略
阻燃
*阻燃
B级阻燃
C级阻燃

系列代号

DJ

电子计算机(包括DCS系统)和电动仪表用

绝缘材料

Y
V
D
W

聚乙烯
聚氯乙烯
低烟低卤聚氯乙烯
低烟无卤聚氯烯烃

屏蔽材料

P
P1
P2
P3

铜丝编织
镀锡铜丝编织
铜/聚酯复合膜
铝/聚酯复合膜

护套材料

Y
V
D
W

耐光热聚乙烯
聚氯乙烯
低烟低卤聚乙烯
低烟无卤聚烯烃

铠装材料

22

钢带铠装

导体种类

A
B
R

单股导体
七股绞合导体
多股软导体

规格


填写对数×(单元芯数×导体截面)
对数N:1、2、3、………19
单元芯数 n:2、3
导体截面 S:0.5,0.75,1.0,1.5(mm2)
