产品描述

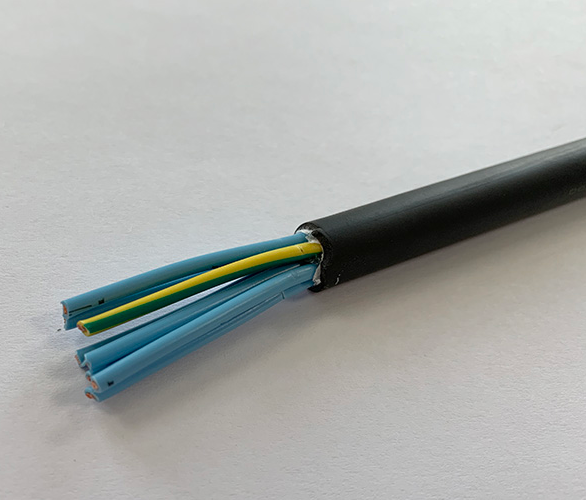

氟塑料绝缘高温电力电缆FF FV
执行标准：氟塑料绝缘高温电力电缆FF FV执行企业标准.
氟塑料绝缘高温电力电缆FF FV适用范围：
氟塑料绝缘高温电力电缆FF FV适用于固定敷设在额定电压0.6/1KV及以高温环境下的输配电线路中。
阻燃电缆主要用于有防火要求较高的场合。该产品保持同电压等级、同规格普通电缆所有的性能指标，如：较高的机械、物理性能，优良的电气性能和耐化学腐蚀性能等，又具有阻燃特性避免了由于电缆引起的火灾的蔓延，减少了生命和财产的巨大损失。
低烟低卤阻燃电缆除保持阻燃电缆的一般特性和电气性能外，还具有燃烧时发烟量小、氯化氢气体释放量小和低腐蚀性的特点。
低烟无卤阻燃产品除了能满足阻燃电费的使用要求外，还具有无卤酸气体释出、发烟量小、产品腐蚀性气体较少、阻燃性能好的特点。
氟塑料绝缘高温电力电缆FF FV使用特性：
1、额定电压：Uo/U为0.6/1KV。
2、电缆导体长期允许工作温度
FF型不超过200℃；
ZR-FV、ZR-FV22型不超过105℃；
WD-FV、WD-FV22型不超过90℃
3、敷设时的环境温度不低于0℃，低于0℃应预先加热。
4、电缆允许弯曲半径应不小于电缆外径的15倍。
型号、名称：
型号
| 名 称
|
FF | 氟塑料绝缘和护套高温电力电缆
|
ZR-FV | 氟塑料绝缘阻燃聚氯乙烯护套高温电力电缆
|
WD-FV | 氟塑料绝缘低烟无卤阻燃聚氯乙烯护套高温电力电缆
|
ZR-FV22 | 氟塑料绝缘阻燃聚氯乙烯护套钢带铠装高温电力电缆
|
WD-FV22 | 氟塑料绝缘低烟无卤阻燃聚氯乙烯护套钢带铠装高温电力电缆
|
规格范围
型号
| 芯数
| 标称截面(mm2) |
FF | 1～４，3+1 | 1.5～240 |
ZR-FV，WD-FV | 1～４，3+1 | 1.5～185 |
ZR-FV22，WD-FV22 | 2～４，3+1 | 4～185 |
3+1芯
主线芯
| 中性线芯
| 主线芯
| 中性线芯
| 主线芯
| 中性线芯
|
4 | 2.5 | 25 | 16 | 95 | 50 |
6 | 4 | 35 | 16 | 120 | 70 |
10 | 6 | 50 | 25 | 125 | 70 |
16 | 10 | 70 | 35 | 185 | 95 |
注：1、对于B类绝缘线芯截面在10 mm2以上和R类绝缘线芯截面在50 mm2以上的软电缆绝缘层允许采用阻燃保护层形式，以加强电缆的机械性能。
2、为了考虑电缆机械性能和安装方便，对于大规格电缆可采用另加阻燃护套方式进行防保。
3、根据用户需要，可以产生5芯电力电缆。
型号说明
项目
| 代号
| 说明
|
阻燃代号
| ZR D W | 阻燃型 低烟型 无卤型 |
导体代号
| T X | 铜导体（省略） 镀锡导体 |
绝缘材料代号
| F | 聚全氟乙丙烯（F46） |
护套材料代号
| V | 聚氯乙烯PVC |
铠装代号
| 2 3 | 钢带 细钢丝 |
导体种类
| A B R | 单股导体X（可省略） 七股绞合导体 多股软导体 |
交货长度
无铠装电缆允许长度不小于500米，铠装电缆允许长度不小于200米。允许长度不小于30米短段电缆交货，其数量应不超过交货总长度的10%。
其它交货长度应根据双方协议长度交货。
