产品描述

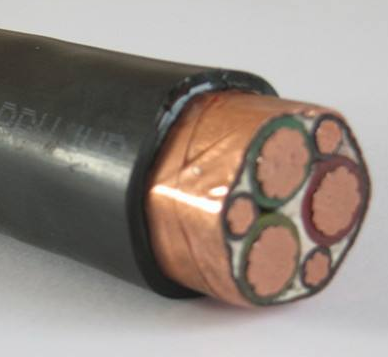

耐火变频电缆NH-BPVVPP2 NH-BPYJVPP2
执行标准：耐火变频电缆NH-BPVVPP2 NH-BPYJVPP2执行企业标准.
适用范围
耐火变频电缆NH-BPVVPP2 NH-BPYJVPP2适用于额定电压0.6/1KV及以下与变频电机相匹配的动力传输系统中屏蔽要求严格控制的动力线路及输配电线路。本产品具有良好的屏蔽性能，同时具有同心中性保护导线的作用。
耐火变频电缆NH-BPVVPP2 NH-BPYJVPP2使用特性
1、采用复合屏蔽，能抗静电耦合、电磁感应、电波、接地不良以及电源线传导干扰。
2、由于是采用的相线包在屏蔽层（导体内）当线路出现零序或高次谐波电流分量时，屏蔽层（同心导体）内电流总和为零，不对外界产生电磁干扰。
3、具有低而均匀的正（逆）序和零序阻抗，与普通四芯力缆相比，它有利于改善供电品质。
4、屏蔽层（同心导体）在零序工作状态下的电抗值，比普通力缆的第四芯导体低得多，故有利于新型短路自动保护设备的应用，有利于电缆及及其它相关设备的安全运行。
5、屏蔽层和电缆主芯截面的一定比例，起到了PE保护作用。
6、双层复合屏蔽使干扰衰减比可达104，从而确保外界的任何干扰对系统不产生影响。
7、推荐的允许弯曲半径：电缆弯曲试验用圆柱体的2倍。
8、燃烧特性
（1）成束阻燃电缆能经受GB/T18380.3-B类（IEC332-3）规定的成束燃烧试验。
（2）耐火电缆能满足GB/T19216-2005（IEC60331）规定的耐火试验。
电缆型号、名称
型号
| 名 称
|
BPVVPP2 | 聚氯乙烯绝缘及护套铜丝编织铜带绕包复合屏蔽变频电力电缆
|
BPYJVPP2 | 交联聚乙烯绝缘聚氯乙烯护套铜丝编织铜带绕包复合屏蔽变频电力电缆
|
BPVVFPP2 | 聚氯乙烯绝缘丁腈聚氯乙烯护套铜丝编织铜带绕包复合屏蔽变频电力电缆
|
BPYJVFPP2 | 交联聚乙烯绝缘丁腈聚氯乙烯护套铜丝编织铜带绕包复合屏蔽变频电力电缆
|
ZR-BPVVPP2 | 聚氯乙烯绝缘阻燃聚氯乙烯护套铜丝编织铜带绕包复合屏蔽变频电力电缆
|
ZR-BPYJVPP2 | 交联聚乙烯绝缘阻燃聚氯乙烯护套铜丝编织铜带绕包复合屏蔽变频电力电缆
|
WD-BPVVPP2 | 聚氯乙烯绝缘低烟无卤聚氯乙烯护套铜丝编织铜带绕包复合屏蔽变频电力电缆
|
WD-BPYJVPP2 | 交联聚乙烯绝缘低烟无卤聚氯乙烯护套铜丝编织铜带绕包复合屏蔽变频电力电缆
|
NH-BPVVPP2 | 聚氯乙烯绝缘及护套铜丝编织铜带绕包复合屏蔽耐火变频电力电缆
|
NH-BPYJVPP2 | 交联聚乙烯绝缘聚氯乙烯护套铜丝编织铜带绕包复合屏蔽耐火变频电力电缆
|
BPFVPP2 | 氟塑料绝缘聚氯乙烯护套铜丝编织铜带绕包复合屏蔽变频电力电缆
|
BPFFPP2 | 氟塑料绝缘和护套铜丝编织铜带绕包复合屏蔽变频电力电缆
|
BPFGPP2 | 氟塑料绝缘硅橡胶护套铜丝编织铜带绕包复合屏蔽变频电力电缆
|
BPGGPP2 | 硅橡胶绝缘和护套铜丝编织铜带绕包复合屏蔽变频电力电缆
|
BPGVFPP2 | 硅橡胶绝缘丁腈聚氯乙烯护套铜丝编织铜带绕包复合屏蔽变频电力电缆
|
ZR-BPFVPP2 | 氟塑料绝缘阻燃聚氯乙烯护套铜丝编织铜带绕包复合屏蔽变频电力电缆
|
WD-BPFVPP2 | 氟塑料绝缘低烟无卤聚氯乙烯护套铜丝编织铜带绕包复合屏蔽变频电力电缆
|
NH-BPFVPP2 | 氟塑料绝缘聚氯乙烯护套铜丝编织铜带绕包复合屏蔽耐火变频电力电缆
|
规格范围
芯数
| 截面
|
2-4 | 1.5-240 |
3+1 | |
3+3 |
主要技术指标 ：
称截面 (mm2) | 导体结构 根数/单丝直径
| 20℃时导体***大直流电阻不大于(Ω/km)
| 20℃时***小绝缘电阻(Ω.km)
| 交流电 压试验
| 成束燃烧试验 | ||
硬结构
| 软结构
| 不镀锡
| 镀锡
| ||||
1.0 | 1/1.13 | 7/0.43 | 18.1 | 18.2 | 交联聚乙烯绝缘 氟塑料绝缘 硅橡胶绝缘
| AC 3.5 KV 5min 不击穿
| 符合GB/18380.33（IEC332-3）规定的成束燃烧试验 |
1.5 | 1/1.38 | 7/0.52 | 12.1 | 12.2 | |||
2.5 | 1/1.78 | 19/0.41 | 7.41 | 7.56 | |||
4.0 | 1/2.25 | 19/0.52 | 4.61 | 4.66 | |||
6.0 | 1/2.76 | 19/0.64 | 3.08 | 3.11 | |||
10 | 7/1.35 | 49/0.52 | 1.83 | 1.84 | |||
16 | 7/1.70 | 49/0.64 | 1.21 | 1.24 | |||
25 | 7/2.14 | 98/0.58 | 0.727 | 0.734 | |||
35 | 7/2.52 | 133/0.58 | 0.524 | 0.529 | |||
50 | 19/1.83 | 133/0.68 | 0.387 | 0.393 | |||
70 | 19/2.14 | 189/0.68 | 0.27 | 0.277 | |||
95 | 19/2.52 | 259/0.68 | 0.197 | 0.210 | |||
120 | 24/2.52 | 323/0.68 | 0.161 | 0.164 | |||
150 | 30/2.52 | 342/0.74 | 0.129 | 0.132 | |||
185 | 37/2.52 | 570/0.64 | 0.0991 | 0.100 | |||
240 | 61/2.52 | 741/0.64 | 0.0754 | 0.0762 | |||
