通讯光缆OPGW ADSS一、产品型号型号名称OPGW光纤复合架空地线ADSS全介质自承式光缆二、产品执行标准通讯光缆OPGW ADSS执行GB/T7424-2008《光缆总规范

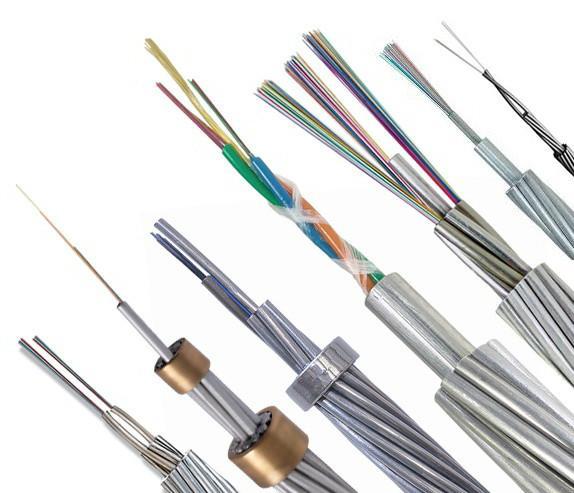

通讯光缆OPGW ADSS
一、产品型号

二、产品执行标准

通讯光缆OPGW ADSS执行GB/T7424-2008《光缆总规范》

三、产品应用范围

OPGW光缆主要在500KV 、220KV 、110KV电压等级线路上使用，受线路停电、安全等因素影响，多在新建线路上应用。

ADSS全介质自承式光缆，是一种全部由介质材料组成、自身包含必要的支撑系统、可直接悬挂于电力杆塔上的非金属光缆，主要用于架空高压输电系统的通信路线，也可用于雷电多发地带、大跨度等架空敷设环境下的通信线路。

四、通讯光缆OPGW ADSS产品使用特性

OPGW光缆使用特性是：

（1）高压超过110kv的线路，档距较大（一般都在250M以上）；

（2）易于维护，对于线路跨越问题易解决，其机械特性可满足线路大跨越；

（3）OPGW外层为金属铠装，对高压电蚀及降解无影响；

（4）OPGW在施工时须***停电，停电损失较大，所以在新建110kv以上高压线路中应该使用OPGW；

（5）OPGW的性能指标中，短路电流越大，越需要用良导体做铠装，则相应降低了抗拉强度，而在抗拉强度一定的情况下，要提高短路电流容量，只有增大金属截面积，从而导致缆径和缆重增加，这样就对线路杆塔强度提出了安全问题。

ADSS光缆使用特性是：

（1）施工作业简单。免除了立杆、架设钢绞吊线和在吊线上挂滑轮敷设光缆的程序，可像电力线一样，直接飞渡田野、沟坎和河流。

（2）通信线路与电力线路各成体系，无论是哪种线路出现故障，维护检修等均不会互相影响。

（3）与电力系统使用的捆绑式和缠绕式光缆相比，ADSS不依附电力线或地线，单独架设于杆塔上，可在不停电的条件下施工。

（4）光缆在高强度电场中具有优越的性能，不受电磁干扰、特种材料制成的外护套，免遭雷击。

（5）省去了通信线路勘测及杆塔建设过程，简化了工程建设。

（6）ADSS光缆直径小、重量轻，减少了冰凌和风力对光缆的影响，也减轻了杆塔和支撑物的负荷。***大限度利用杆塔资源，500KV以下高压输电线缆上将广泛应用。

五、产品技术参数表

OPGW光缆参数表

ADSS光缆参数表

档距（米）	光缆芯数 (2-288XN)	外径	***小弯曲半径静态	***小弯曲半径动态	***大运行张力	设计气候条件
100	2-24	12.4	160	250	4716	风速30M-AT/M-ATin 覆冰10M-ATM-AT 其他可根据用户气象，跨距等具体条件另行设计
100	26-48	13.0	170	260	5305
200	2-24	12.4	160	250	6858
200	26-48	13.0	170	260	7715
300	2-24	12.6	160	250	9012
300	26-48	13.2	170	260	10138
400	2-24	12.9	170	260	11460
400	26-48	13.5	170	260	12892
600	2-24	13.5	170	260	16365
600	26-48	14.1	180	280	18411
800	2-24	14.1	180	280	20971
800	26-48	14.7	190	280	23592
1000	2-24	14.8	190	290	27930
1000	26-48	15.0	200	300	29980
