产品描述

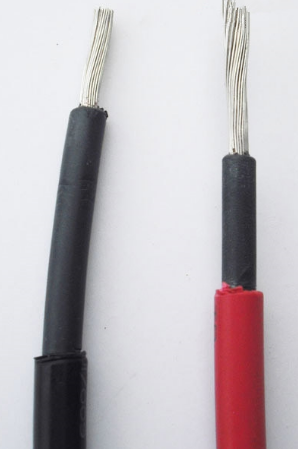

太阳能光伏电缆PV1-F
一、产品型号
型号 | 名称 |
PV1-F | 光伏电缆 |
二、产品执行标准
2Pfg1169/08.2007《光伏系统用电缆要求》
三、产品应用范围
用于太阳能光伏系统连接，可适用于昼夜温差大的沙漠和有盐雾潮湿的沿海以及高原辐射强的地区
四、产品使用特性
结构
导体: 符合 DIN VDE 0295 and IEC 60228 Class 5的绞合镀锡铜导线
绝缘: 电子束交联，低烟无卤阻燃复合物
护套: 电子束交联，低烟无卤阻燃复合物
(PV1-F)光伏电缆电气性能
额定电压 U0/U: 0.6/1 kV
***大允许交流电电压: 1.8 kV DC (导体/导体,无接地系统, 电路无负荷时)
绝缘电阻: 1000 MΩ-km
火花试验: 6000 V
能耐电压: 6500 V
热性能
室内温度: -40℃ ~ +90℃
导体的***大温度: IEC/EN 60216-1 120℃ (20000h)
短路温度: 200℃/5 s
耐热性试验: EN 60216-2 (温度为 +120° C)
高温压力试验: EN 60811-3-1
耐湿热: EN60068-2-78， 85% 湿度
机械性能
***小弯曲半径: 4×OD (fixed), 5×OD (flexing)
动态渗透: 2 PfG 1169/08.2007 附录 F
槽传播: 2 PfG 1169/08.2007 附录 G
拉伸强度以及绝缘层和护套的延伸率: EN 60811
化学性能
耐臭氧: EN 50396 part 8.1.3 方法B
耐风化和紫外线: HD 605/A1
耐氨
良好的耐油和耐化学腐蚀
良好的耐磨损和耐老化性能
耐酸碱: 按照 EN 60811-2-1 (草酸&氢氧化钠)
五、产品技术参数表
标称截面积 mm² | 根数/单丝 | 标称导体 直径 mm | 标称绝缘 厚度 mm | 标称护套 厚度 mm | 标称外径 mm | 标称重量 kg/km |
1×1.5 | 30/0.25 | 1.58 | 1.14 | 0.82 | 5.4 | 52 |
1×2.5 | 50/0.25 | 2.04 | 1.14 | 0.82 | 5.8 | 67 |
1×4.0 | 56/0.30 | 2.59 | 1.14 | 0.82 | 6.4 | 87 |
1×6.0 | 84/0.30 | 3.17 | 1.14 | 0.82 | 7.0 | 113 |
1×10 | 78/0.40 | 4.07 | 1.52 | 0.82 | 8.6 | 178 |
1×16 | 128/0.40 | 5.22 | 1.52 | 0.82 | 9.8 | 254 |
1×25 | 199/0.40 | 6.51 | 1.52 | 0.82 | 11.1 | 363 |
1×35 | 279/0.40 | 7.71 | 1.52 | 0.82 | 12.3 | 473 |
六.光伏电缆的载流量
标称截面积 mm² | 20℃时***大导体电阻 Ω | 载流量 | ||
单根电缆，空气中 | 单根电缆，地表 | 多跟电缆，地表 | ||
A | A | A | ||
1.5 | 13.7 | 30 | 29 | 24 |
2.5 | 8.21 | 41 | 39 | 33 |
4 | 5.09 | 55 | 52 | 44 |
6 | 3.39 | 70 | 67 | 57 |
10 | 1.95 | 98 | 93 | 79 |
16 | 1.24 | 132 | 125 | 107 |
25 | 0.795 | 176 | 167 | 142 |
35 | 0.565 | 218 | 207 | 176 |
