产品描述

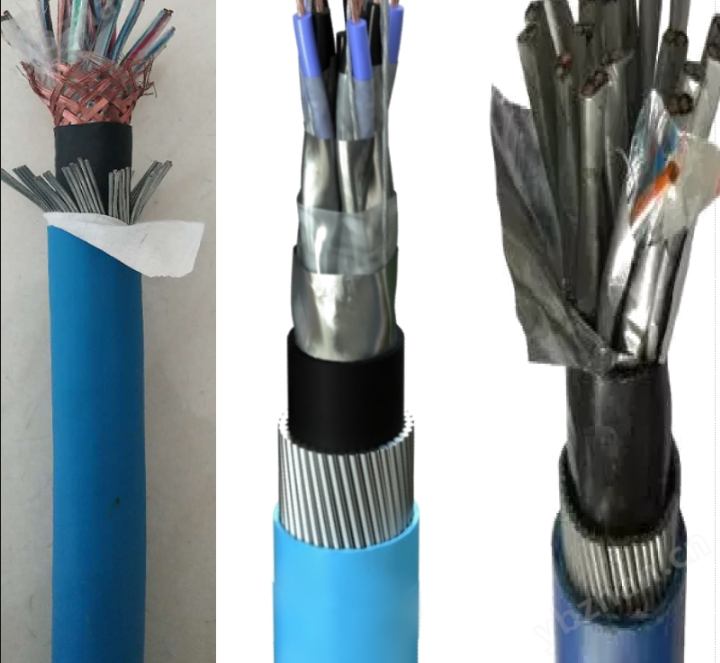

本安计算机电缆BAVVP3 BAYVP3
执行标准：本安计算机电缆BAVVP3 BAYVP3执行TICW/T09-2006
本安计算机电缆BAVVP3 BAYVP3用途
本安计算机电缆BAVVP3 BAYVP3，主要应用于石油、化工等部门的本质安全型设备及系统。它不仅能可靠地传输微弱模拟信号和数字信号，而且防干扰性能高，电气性能稳定，保证了传输信号参数的准确性和控制系统的安全运行。
型号、名称及用途
型号 | 名称 | 用途 |
BAVVP3 BAVVP3-22 BAYVP3 BAYP3V BAYVP3-22 BAYP3VP3 BAYP3VP3-22 | 铜芯PVC绝缘铝塑复合带屏蔽PVC护套本质安全系统用电缆 铜芯PVC绝缘铝塑复合带屏蔽钢带凯装PVC护套本质安全系统用电缆 铜芯PE绝缘铝塑复合带屏蔽PVC护套本质安全系统用电缆 铜芯PVC绝缘铝塑复合带对绞屏蔽PVC护套本质安全系统用电缆 铜芯PE绝缘铝塑复合带屏蔽钢带凯装PVC护套本质安全系统用电缆 铜芯PE绝缘铝塑复合带双屏蔽PVC护套本质安全系统用电缆 铜芯PE绝缘铝塑复合带双屏蔽钢带凯装PVC护套本质安全系统用电缆 | 桥架敷设 地埋敷设 桥架敷设 桥架敷设 地埋敷设 桥架敷设 地埋敷设 |
规格
型号 | 额定电压 | 对数 | 标称截面 |
BAVVP3 BAYVP3 BAYP3V BAYP3VP3 | 300/500 | 1～18 | 0.5、0.75 、1.0、1.5 |
BAVVP3-22 BAYVP3-22 BAYP3VP3-22 | 300/500 | 4～18 | 0.5、0.75 、1.0、1.5 |
技术性能
1、 导体直流电阻
标称截面 | 0.5 | 0.75 | 1.0 | 1.5 |
20℃直流电阻不大于 | 36.8 | 24.5 | 18.1 | 12.1 |
2、70℃时绝缘电阻不小于0.012MΩ·KM。
3、耐电压性能：线芯间1500V/5min；线芯对地1500V/5min。
4、任一线对工作电容：不大于100μF/KM。
5、任一线对电感电阻比：不大于50μH/Ω。
6、在频率为50Hz强度为400A/m的外界磁场下，电缆任何一对感应信号值不超过0.5Mv。
7、静电放电电压15kV±10﹪，对电缆内任一线芯的耦合系数不大于0.1﹪。
8、辐外电磁场频率20～200MHz，场强120dB，电场信号衰减不大于50dB。
本品特色
1、 电缆外护套采用蓝色作标志，便于识别安装。
2、 在工艺上提高屏蔽效果，保证仪器仪表的可靠工作。
3、 采用铝塑复合带屏蔽，提高电缆安全防爆性能。
使用条件
1、 电缆敷设环境温度不低于0℃，长期工作温度不超过70℃电缆不承受运动和冲击的情况下，允许电缆在环境温度-40℃～50℃之间运行。
电缆允许弯曲半径不小于电缆外径的10倍，对于铠装电缆则应不小于电缆外径的2倍。
