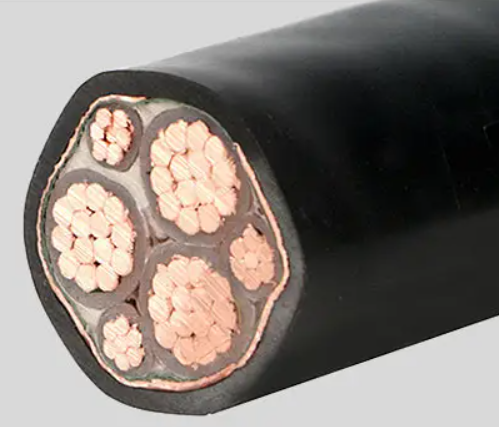

低烟无卤变频电缆WDZ-BPYJEP WDZ-BPYJEP2

   低烟无卤变频电缆WDZ-BPYJEP WDZ-BPYJEP2适用于对屏蔽性能要求较严格的动力线路及输配电线路，尤其适用于额定电压0.6/1kv及以下的变频控制传动系统中作供电或连接电缆。随着频率制传动技术的发展，对频率变速传动系统的要求越来越高，尤其是对采用快速切换的1IGB半导体现代变频技术，尽管脉冲频率高或更断时间仅毫秒内，但它们对周围环境产生电磁场。为保持就频器正常工作不受电磁干扰，因此边接变频器与三相交流电机之间的电缆就要具有抗干扰性能、较低的有效电容及较低的传输阻抗。

注：变频器电缆实际上是一种屏蔽型的电力电缆，不同之处为地线或均分成三等份放置于三主线芯间，或作成同心导体绕在三芯主线的外面均匀电场、改善电缆的电磁辐射水平。多用于大功率变频器的供电及与变频电机的边接。

执行标准：烟无卤变频电缆WDZ-BPYJEP WDZ-BPYJEP2执行企业标准。

烟无卤变频电缆WDZ-BPYJEP WDZ-BPYJEP2应用范围

由变频器用供电电缆和频率控制电机组成了传动系统。它用于频率控制传动系统中作供电电缆或连接电缆。该系统的电缆尤其适用于钢铁、石油化工、电厂、造纸、纺织、金属加工和食品加工的自动化生产线的输送机、传输线以及各类压力泵、鼓风机、集中空调等。

允许温度及工作电压

1、交联聚乙烯绝缘变频电缆允许导体连续工作***高温度900C，短路时***高温度2500C。

硅橡胶绝缘变频电缆允许导体连续工作***高温度1500C，短路时***高温度2500C。

2、交联型变频电缆在运输、储存、辐射、搬运和作业时自由弯曲≥500C，固定敷设：≥00C。

硅橡胶绝缘变频电缆在运输、储存、辐射、搬运和作业时自由弯曲≥-200C，固定敷设：≥-250C。

3、电缆弯曲半径为电缆直径的12倍，软电缆为电缆直径的6倍。

4、额定电压为600/1000V，交流试验电压3500V。

产品特点

1、较低的有效电容。

2、具有屏蔽性能，高密度编织屏蔽及复合屏蔽设计使电缆具有良好的抗电磁干扰、电磁辐射的性能，有利于新型短路自动保护设备的应用。

3、较低且均匀的正（逆）序和零阻抗，与普通四芯电缆相比极大改善了供电品质：该电缆含有屏蔽层，以防止电磁干扰，传输阻抗RX是对屏蔽抗感应和电容耦合的有效性量度，低传输阻抗可提供良好的电磁相容性。

4、完全对称的三芯设计，更好的电磁兼容性，比四芯电缆更好的性能。三根耐候耐温树脂绝缘线芯在缝隙处匀等距绞合，形成一种真正的同心结构。

5、****屏蔽了高次谐波电流分量对其他控制电路的干扰。

6、屏蔽层的截面设计与主线芯达到一定比例，可用作PE接地线芯。

7、电缆导体的***高工作温度与绝缘材料相适应。

8、采用低烟无卤阻燃护层，电缆在发生火灾时具有发烟少，无有毒气体等优点，使用更安全环保，也可以制造成耐火燃烧型，可用于危险区域。

9、试验电压：3.5kv/5min；脉冲雷击电压：正负10次，40kv不击穿。

型号、名称及适用场所
