产品描述

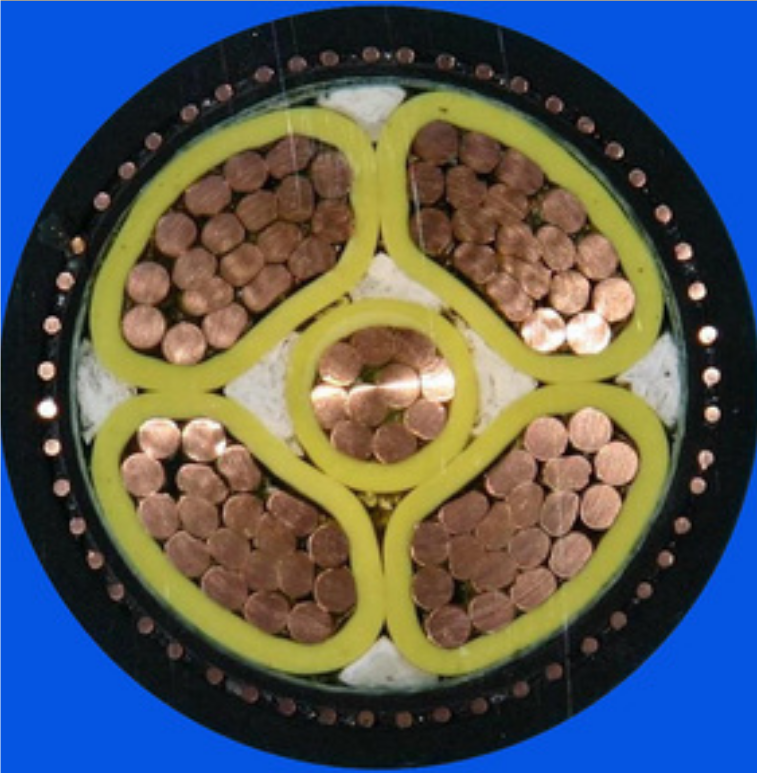

铜芯导体电缆VVT YJVT
执行标准：铜芯导体电缆VVT YJVT执行GB/T12706-2002
适用范围：铜芯导体电缆VVT YJVT适用于额定电压0.6/1kv及以下的电力线路中作输送电能用。
铜芯导体电缆VVT YJVT产品特点
1、具有较低且均匀的正（逆）序和零序阻抗，有利于改善供电品质。
2、同心层导体比普通四芯电缆的第四芯在零序工作状态的电抗值低得多，有利于短路自动保护装置得灵敏工作，从而保证电缆相关设备的安全运行。
3、具有较强的抗电磁干扰性能和抗雷击性能。
4、五芯同心导体电力电缆适用于三相五线制的配电系统。
型号及名称
型 号 | 名 称 | |
铜 芯 | 铝 芯 | |
VV-T YJV-T | VLV-T YJLV-T | 聚氯乙烯（交联聚乙烯）绝缘同心导体聚氯乙烯护套电力电缆 |
VV22-T YJV22-T | VLV22-T YJLV22-T | 聚氯乙烯（交联聚乙烯）绝缘同心导体钢带铠装聚氯乙烯护套电力电缆 |
VV32-T YJV32-T | VLV32-T YJLV32-T | 聚氯乙烯（交联聚乙烯）绝缘同心导体细钢丝铠装聚氯乙烯护套电力电缆 |
续表
型 号 | 名 称 | |
铜 芯 | 铝 芯 | |
VV42-T YJV42-T | VLV42-T YJLV42-T | 聚氯乙烯（交联聚乙烯）绝缘同心导体粗钢丝铠装聚氯乙烯护套电力电缆 |
ZR-VV-T ZR-YJV-T | ZR-VLV-T ZR-YJLV-T | 阻燃型聚氯乙烯（交联聚乙烯）绝缘同心导体聚氯乙烯护套电力电缆 |
ZR-VV22-T ZR-YJV22-T | ZR-VLV22-T ZR-YJLV22-T | 阻燃型聚氯乙烯（交联聚乙烯）绝缘同心导体钢带铠装聚氯乙烯护套电力电缆 |
ZR-VV32-T ZR-YJV32-T | ZR-VLV32-T ZR-YJLV32-T | 阻燃型聚氯乙烯（交联聚乙烯）绝缘同心导体细钢丝铠装聚氯乙烯护套电力电缆 |
ZR-VV42-T ZR-YJV42-T | ZR-VLV42-T ZR-YJLV42-T | 阻燃型聚氯乙烯（交联聚乙烯）绝缘同心导体粗钢丝铠装聚氯乙烯护套电力电缆 |
NH-VV-T NH-YJV-T | — | 聚氯乙烯（交联聚乙烯）绝缘同心导体聚氯乙烯护套耐火电力电缆 |
NH-VV22-T NH-YJV22-T | — | 聚氯乙烯（交联聚乙烯）绝缘同心导体钢带铠装聚氯乙烯护套耐火电力电缆 |
NH-VV32-T NH-YJV32-T | — | 聚氯乙烯（交联聚乙烯）绝缘同心导体细钢丝铠装聚氯乙烯护套耐火电力电缆 |
NH-VV42-T NH-YJV42-T | — | 聚氯乙烯（交联聚乙烯）绝缘同心导体粗钢丝铠装聚氯乙烯护套耐火电力电缆 |
规格
型 号 | 芯 数 | 标称截面 | |||
铜 芯 | 铝 芯 | ||||
VV-T NH-VV-T ZR-VV-T VV22-T NH-VV22-T ZR-VV22-T VV32-T NH-VV32-T ZR-VV32-T VV42-T NH-VV42-T ZR-VV42-T | YJV-T NH-YJV-T ZR-YJV-T YJV22-T NH-YJV22-T ZR-YJV22-T YJV32-T NH-YJV32-T ZR-YJV32-T YJV42-T NH-YJV42-T ZR-YJV42-T | VLV-T — ZR-VLV-T VLV22-T — ZR-VLV22 VLV32-T — ZR-VLV32 VLV42-T — ZR-VLV42 | YJLV-T — ZR-YJLV-T YJLV22-T — ZR-YJLV-22 YJLV32-T — ZR-YJLV32 YJLV42-T — ZR-YJLV42 | 3+1 （T） 4+1 （T） | 4～30 |
使用条件
1、导体 长期允许工作温度：聚氯乙烯绝缘为700C；交联聚乙烯绝缘为900C。
2、电缆短路时（ 持续时间不超过5s），导体的***高温度不超过：聚氯乙烯绝缘为1600C；交联聚乙烯绝缘为2500C。
3、敷设时环境温度应不低于00C。
4、电缆允许弯曲半径为：单芯电缆不小于电缆外径的20倍，多芯电缆不小于电缆外径的15倍。
交货长度
1、交货电缆单根长度不小于100m，允许长度不小于20m的短段电缆交货，其数量不超过交货长度的±10%。
2、根据双方协议，允许任何长度的电缆交货。
3、长度计量误差不超过±0.5%
