低烟无卤太阳能光伏电缆PV1-F-16
简单介绍】低烟无卤太阳能光伏电缆适用于高允许1.8kV（线芯对线芯，非接地系统）直流电压、在光伏系统中CD侧使用的单芯软电缆（电线）。
【详细说明】
PV1-F 16mm2 50平方低烟无卤太阳能光伏电缆
低烟无卤太阳能光伏电缆PV1-F16mm2 【 PV1-F产品规格：1.5mm2、2.5 mm2、4 mm2、6 mm2、10 mm2、16 mm2】
【详细说明】
低烟无卤太阳能光伏电缆PV1-F16mm2 技术规范
PV-电缆（光伏组件用电缆）目前尚无或行业标准，本试验技术规范所涉及到的要求来自于德国标准化委员会PV-系统用电线K411.2.3工作组的初稿。
这个初稿将作为德国标准报批稿进行发布。
德国莱茵TUV(上海)将用此技术规范对PV-电缆的性能进行检测和评估。
在德国莱茵TUV公司内部此技术规范的文件编号为2PfG 1169/08.2007。
低烟无卤太阳能光伏电缆PV1-F16mm2 使用范围
2PfG 1169/08.2007适用于高允许1.8kV(线芯对线芯，非接地系统)直流电压、在光伏系统中CD侧使用的单芯软电缆(电线)。
该产品适合于Ⅱ类放心等J下使用。
电缆运行的环境温度高到90℃。
电缆可以多根并联使用。
3、特殊M词术语
PV 系统( )：光伏系统(太阳能系统)。
DC侧( )：光伏装置中从光伏电池到光伏换流器直流端子之间的部分。
标准试验条件下的开路电压(UOC STC)：在标准试验条件下，未加载(开路)的光伏组件、光伏电线、光伏列阵、光伏发电机或光伏换流器直流侧的电压。
标准试验条件下的短路电流(ISC TC)：在标准试验条件下，光伏组件、光伏电线、光伏列阵或光伏发电机的短路电流。
4、无卤PV-电缆的基本信息
4.1电缆型号
PV1-F
4.2电缆特性
●额定电压：
AC U0/U=0.6/1kV
DC 1.8kV(线芯对线芯，非接地系统,没有负载下的回路)
如果电缆使用在直流系统中，其导体间的额定电压应不大于电缆AC额定值U的1.5倍。在单相接地直流系统中，此数值应乘以0.5的系数。
●温度范围：
环境温度： -40℃到+90℃
导体高工作温度：120℃
电缆运行的环境温度高到90℃。依据EN60216-1标准进行考核，其J缘和护套的温度指数是120℃。
期望使用寿命是25年
5秒钟的短路温度是200℃

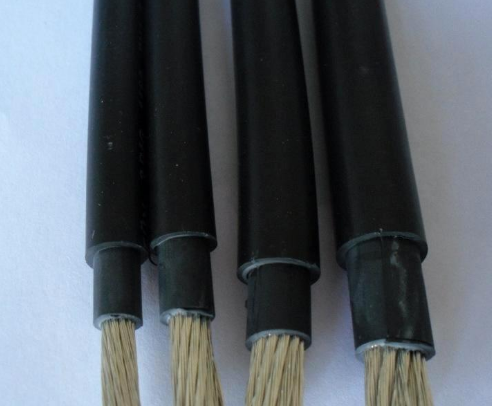

4.3电缆结构
●导体
导体芯数： 1
导体是EN60228(IEC60228、GB/T3956)中的D5类导体，而且须是镀锡的。
●导体的截面
1.5，2.5，4，6，10，16，25，35mm2。
●导体隔离层
在导体周围可以使用一层合适的无卤材料作为隔离层。
●J缘
J缘应是挤出型的无卤材料，应是一层或紧密粘附着的几层组成。J缘应是实心且材质均匀，在剥离J缘时须尽可能不要损伤J缘本身、导体和镀锡层。
J缘厚度由生产商规定，但小值须≥0.5mm。

低烟无卤太阳能光伏电缆建议的J缘厚度
标称截面(mm2) 1.5 2.5 4 6 25 35
J缘标称厚度(mm) 1 1 1 1 1.2 1.2

●导体隔离层
在J缘周围可以使用一层合适的无卤材料作为隔离层。
●护套
J缘线芯须有护套包覆，护套应是合适的无卤材料。
护套应是挤出型的无卤材料，应是一层或紧密粘附着的几层组成。
护套厚度由生产商规定，但小值须≥0.5mm。

建议的护套厚度
标称截面(mm2) 1.5 2.5 4 6 25 35
护套标称厚度(mm) 0.8 0.8 0.9 0.9 1.2 1.2

●外径
外径的平均值应在生产商规定的范围内。
●多芯结构
在多芯结构中每一个单芯电缆都应符合本技术文件的要求；在多芯结构中每一个附加元件都应符合本技术文件的要求。
4.4电缆载流量的要求
环境温度：60℃，导体高工作温度：120℃
1、导体：IEC 60228，5类绞合镀锡铜丝，2、J缘:交联低烟无卤阻燃聚烯烃双层J缘，3、护套:交联低烟无卤阻燃聚烯烃型号：光伏电缆额定电压：0.6kV温度范围：-40℃～+90℃干燥或潮湿20′000小时导体大工作温度: 120℃。
