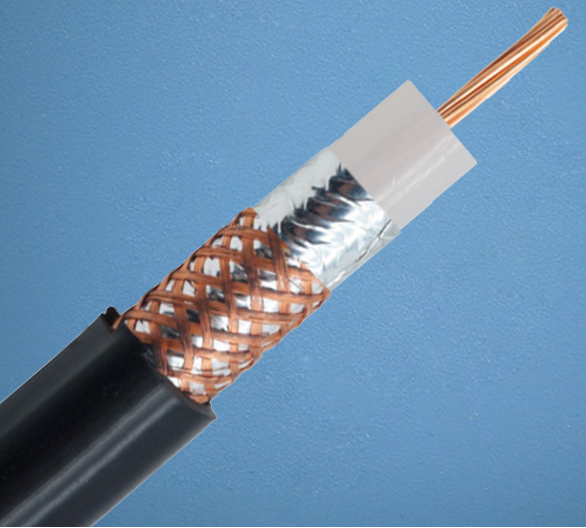

同轴射频电缆SYV-50-17-41
同轴射频电缆SYV-50-17-41同轴射频电缆SYV-50-17-41可用作监控系统的信号传输。 一般型号：SYV75-X(X代表它的绝缘外径3mm/5mm，
- 电 话：18855017299,13637026879
- 邮 箱：823213582@qq.com
产品描述
同轴射频电缆SYV-50-17-41
同轴射频电缆SYV-50-17-41可用作监控系统的信号传输。 一般型号：SYV75-X(X代表它的绝缘外径3mm/5mm，数字越大线径越粗） SYV中S---同轴射频电缆,Y---聚乙烯,V---聚氯乙烯. 75表示特征阻抗, 视频线分 75-3(100米) 能正常工作的传输距离 75-5(300米) 能正常工作的传输距离 75-7(500-800米) 能正常工作的传输距离 75-9(1000-1500米) 能正常工作的传输距离 常用的型号一般是SYV75-5,同一厂家可能还提供不同价位的产品，这个具体的区别就是所用的铜是纯铜还是铜包铝，或外屏蔽层铜芯的根数，比如：96编（指由96根细铜芯编织）、128编等，编数越多，屏蔽性能就越好，所以这个在产品采购时需要加以注意。
同轴射频电缆SYV-50-17-41可用作监控系统的信号传输。 一般型号：SYV75-X(X代表它的绝缘外径3mm/5mm，数字越大线径越粗） SYV中S---同轴射频电缆,Y---聚乙烯,V---聚氯乙烯. 75表示特征阻抗, 视频线分 75-3(100米) 能正常工作的传输距离 75-5(300米) 能正常工作的传输距离 75-7(500-800米) 能正常工作的传输距离 75-9(1000-1500米) 能正常工作的传输距离 常用的型号一般是SYV75-5,同一厂家可能还提供不同价位的产品，这个具体的区别就是所用的铜是纯铜还是铜包铝，或外屏蔽层铜芯的根数，比如：96编（指由96根细铜芯编织）、128编等，编数越多，屏蔽性能就越好，所以这个在产品采购时需要加以注意。
实芯聚乙烯绝缘同轴射频电缆(SYV系列)产品主要技术参数
电缆型号 | 内导体结构 mm | 绝缘外径 mm | 编织屏蔽层数 | 电缆外径 mm | 特性阻抗 Ω | 衰减常数(20℃) | |
频率(MHz) | 衰减≤dB/m | ||||||
SYV-50-2-1 | 7×0.16 | 1.50±0.10 | 1 | 2.8±0.2 | 50±2 | 200 | 0.450 |
SYV-50-2-7 | 7×0.16 | 1.50±0.10 | 1 | 2.8±0.2 | 0.450 | ||
SYV-50-2-8 | 7×0.16 | 1.50±0.10 | 1 | 2.8±0.2 | 0.450 | ||
SYV-50-2-41 | 1×0.68 | 2.20±0.10 | 1 | 4.0±0.2 | 0.310 | ||
SYV-50-3-1 | 7×0.32 | 2.95±0.13 | 1 | 5.0±0.2 | 0.240 | ||
SYV-50-3-3 | 1×0.90 | 2.95±0.13 | 1 | 5.0±0.2 | 0.220 | ||
SYV-50-3-4 | 1×0.90 | 2.95±0.13 | 1 | 5.0±0.2 | 0.220 | ||
SYV-50-3-5 | 1×0.90 | 2.95±0.13 | 2 | 5.8±0.2 | 0.220 | ||
SYV-50-3-41 | 1×0.90 | 2.95±0.13 | 2 | 5.8±0.2 | 0.220 | ||
SYV-50-5-1 | 1×1.40 | 4.80±0.20 | 1 | 7.2±0.3 | 0.150 | ||
SYV-50-5-3 | 1×1.40 | 4.80±0.20 | 1 | 7.2±0.3 | 0.150 | ||
SYV-50-5-4 | 1×1.40 | 4.80±0.20 | 2 | 7.9±0.3 | 0.150 | ||
SYV-50-5-41 | 1×1.40 | 4.80±0.20 | 2 | 7.9±0.3 | 0.150 | ||
SYV-50-7-1 | 7×0.75 | 7.25±0.25 | 1 | 10.3±0.3 | 0.110 | ||
SYV-50-7-2 | 7×0.75 | 7.25±0.25 | 1 | 10.3±0.3 | 0.110 | ||
SYV-50-7-3 | 7×0.75 | 7.25±0.25 | 2 | 11.0±0.3 | 0.110 | ||
SYV-50-7-4 | 7×0.75 | 7.25±0.15 | 1 | 10.3±0.3 | 50±1 | 3000 | 0.620 |
SYV-50-7-6 | 7×0.75 | 7.25±0.15 | 2 | 11.0±0.3 | 0.620 | ||
SYV-50-7-41 | 7×0.75 | 7.25±0.25 | 2 | 11.0±0.3 | 50±2 | 200 | 0.110 |
SYV-50-9-41 | 7×0.95 | 9.00±0.30 | 1 | 12.2±0.4 | 0.095 | ||
SYV-50-12-1 | 7×1.15 | 11.50±0.30 | 1 | 15.0±0.4 | 0.080 | ||
SYV-50-12-41 | 7×1.15 | 11.50±0.30 | 1 | 15.0±0.4 | 0.080 | ||
SYV-50-15-41 | 7×1.54 | 15.00±0.40 | 1 | 19.0±0.5 | 0.065 | ||
SYV-50-17-1 | 1×5.00 | 17.30±0.40 | 1 | 22.0±0.5 | 0.056 | ||
SYV-50-17-2 | 1×5.00 | 17.30±0.40 | 1 | 22.0±0.5 | 0.056 | ||
SYV-50-17-3 | 1×5.00 | 17.30±0.40 | 2 | 22.7±0.5 | 0.060 | ||
SYV-50-17-41 | 19×1.04 | 17.30±0.40 | 1 | 22.0±0.5 | 0.060 | ||
本产品适用于仪器、仪表、对讲、监控、无线.广播.监控系统工程和有关电子设备中传输射频信号.
1、SYV：实心聚乙烯绝缘射频同轴电缆
2、SYWV(Y)：物理发泡聚乙绝缘有线电视系统电缆，视频（射频）同轴电缆（SYV、SYWV、SYFV）适用于闭路监控及有线电视工程
SYWV（Y）、SYKV 有线电视、宽带网专用电缆 结构：（同轴电缆）单根无氧圆铜线+物理 发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）
3、信号控制电缆（RVV护套线、RVVP屏蔽线）适用于楼宇对讲、防盗报警、消防、自动抄表等工程
RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆 电压300V/300V 2-24芯
