产品描述

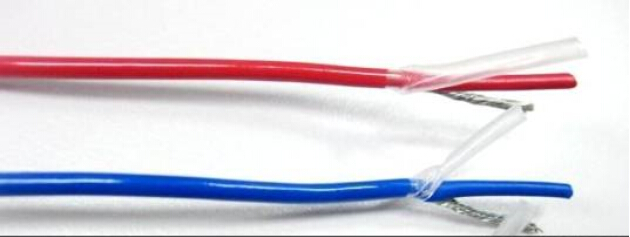

补偿导线JX-VVP-2*1.0
补偿导线JX-VVP-2*1.0的作用
补偿导线JX-VVP-2*1.0是来延伸热电极即移动热电偶的冷端，与显示仪表联接构成测温系统。等效采用IEC 584-3《热电偶第三部份－补偿导线》国家标准。产品主要应用于各种测温装置，已被广泛用核电、石油、化工、冶金、电力等部门。
补偿导线型号按产品的品种划分为：SC，KC，KX，EX，JX，TX。
其中：a)型号第一个字母与热电偶的分度号相对应；
b)字母“X”表示延伸型补偿导线(型别)
c)字母“C”表示补偿型补偿导线(型别)
注：SC型补偿导线可配用R型分度号热电偶。
使用分类、允许等级、护层着色标志：
使用分类 | 标志 | 允许登记及护层着色 | |
普通级 | 精密级 | ||
一般用 | G | （黑色） | S（灰色） |
耐热用 | H | （黑色） | S（灰色） |
结构特征、绝缘层、护层材料、使用温度
绝缘层及护层 | 使用温度 | |
材料 | 符号 | |
聚氯乙烯 | PV | -25～70℃ -25～105℃ |
聚全氟乙丙烯 | FEP | -60～205℃ |
可溶性聚四氟乙烯 | PFA | -60～260℃ |
产品标号（标记）
配用热电 偶分度号 | 一般用（G） 产品标号 | 耐热用（H） 产品标号 | ||
普通级 | 精密级（S） | 普通级 | 精密级（S） | |
S | SC-G | SC-GS | SC-H | -- |
N | NC-G | NC-GS | NC-H | NC-HS |
K | NC-G | NC-GS | NC-H | -- |
KC2-G | KG2-GS | KC2-H | KC2-HS | |
KX-G | KX-GS | KX-H | KX-HS | |
E | EX-G | EX-GS | EX-H | EX-HS |
J | JX-G | JX-GS | JX-H | JX-HS |
T | TX-G | TX-GS | TX-H | TX-HS |
补偿导线合金丝和绝缘层颜色
补偿号 线型号 | 配用热电 偶的分度号 | 补偿导线合金线 | 绝缘层 着色 | ||
正极 | 负极 | 正极 | 负极 | ||
SC | S(铂铑10—铂) | SPC(铜) | SNC(铜镍) | 红 | 绿 |
NC | N(镍铬硅—镍硅) | NPC(铁) | NNC(铜镍) | 红 | 黄 |
TC | T(铜—康铜) | TPC(铜) | TNC(铜镍) | 红 | 蓝 |
KX | K(镍铬—镍硅) | KPX(镍铬) | KNX(铜镍) | 红 | 黑 |
EX | E(镍铬—铜镍) | EPX(镍铬) | ENX(铜镍) | 红 | 棕 |
JX | J(铁—铜镍) | JPX(铁) | JNX(铜镍) | 红 | 紫 |
TX | T(铜—铜镍) | TPX(铜) | TNX(铜镍) | 红 | 白 |
1、补偿线缆按产品品种划分为:SC BC KC KX JX TX EA,其中字母“×”表示延伸型补偿导线，字母
“C”表示补偿线缆其热电势和电阻值符合下表规定：
2、补偿线缆防潮试验的绝缘电阻在40℃水中24小时后不小于（10米）25MΩ.
3、补偿线缆耐热老化24小时后进行5倍外径试验，经电压试验5000V/1min不击穿。
